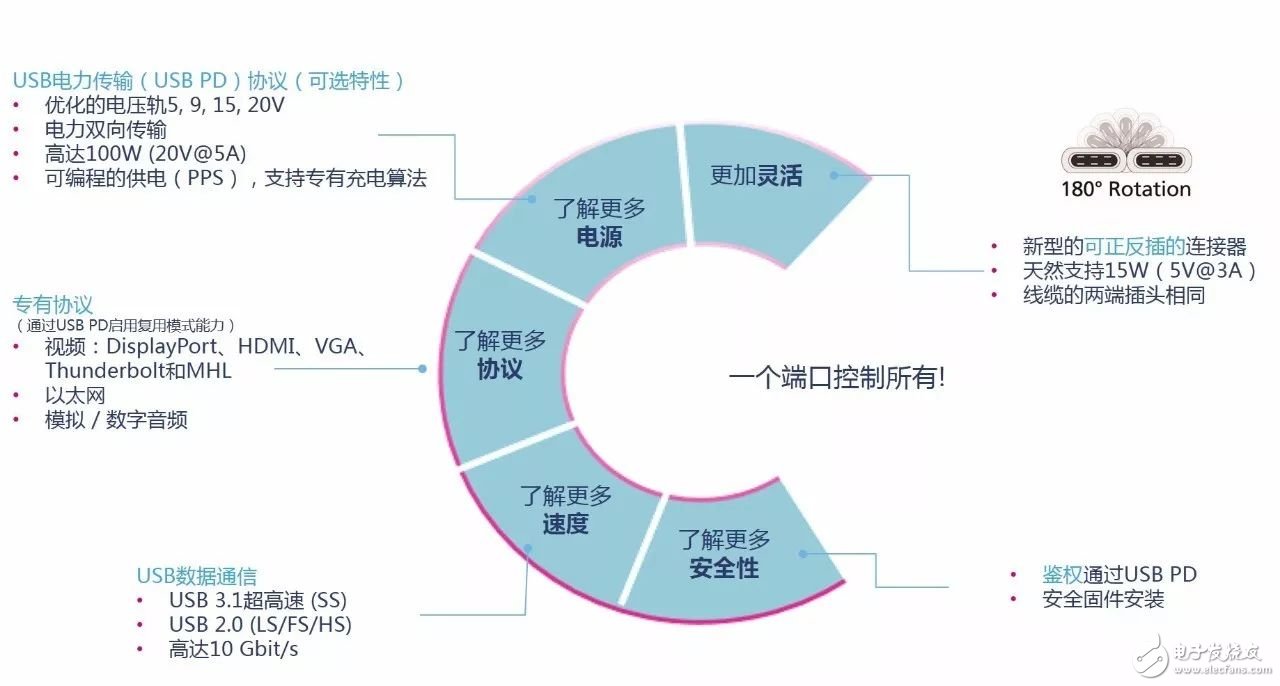

USB - C技術 - "C"之后

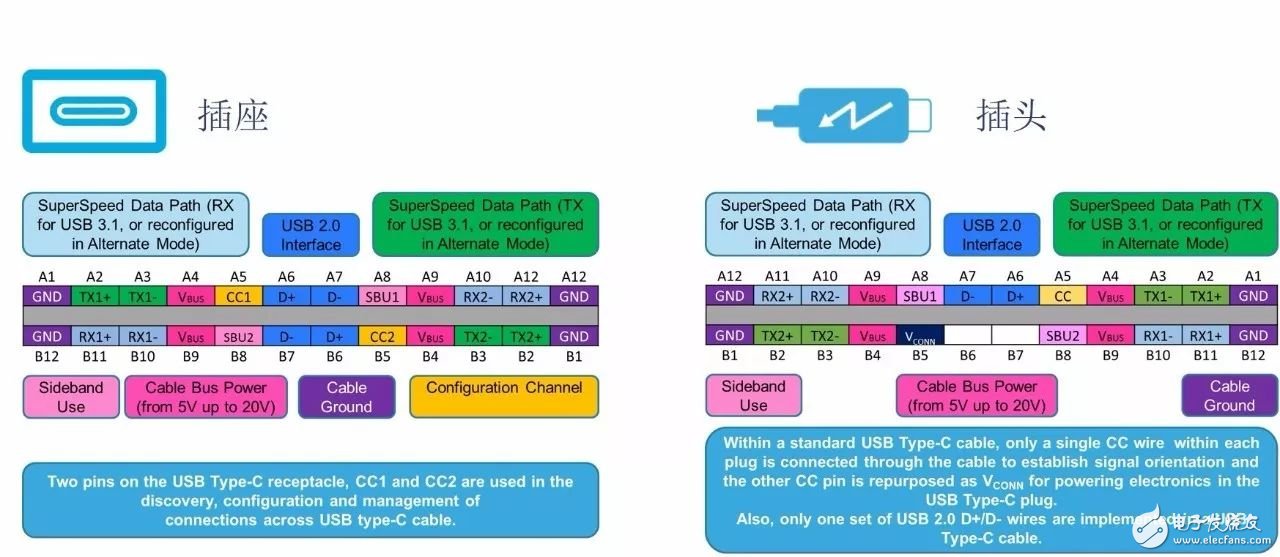

Type-C?引腳排列功能

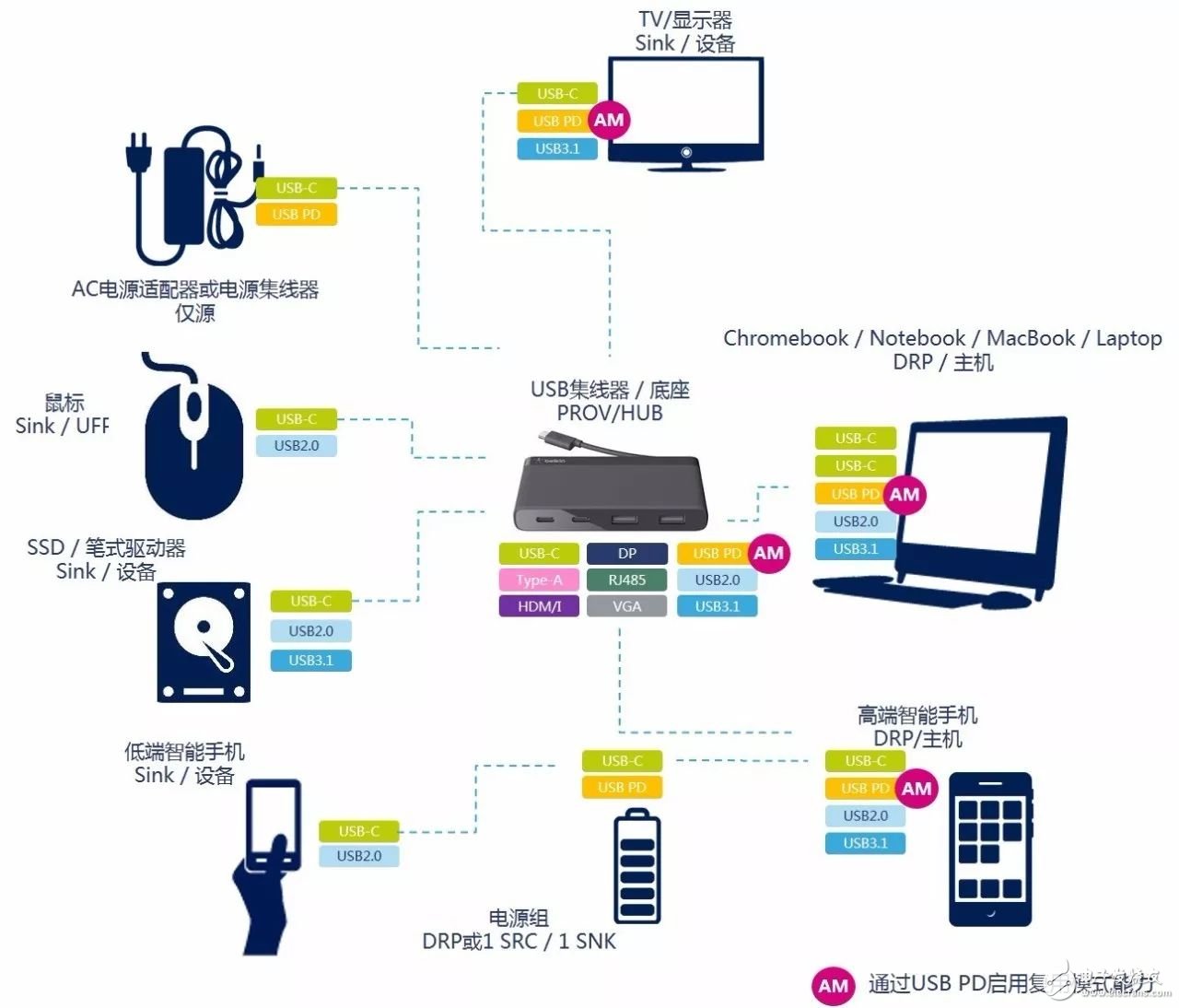

典型應用

術語

電力角色

? Source/供電方：提供電力

? Sink/用電方：消耗電力

? DRP：雙角色電力（可為Sink或Source）

數據角色

? DFP：下行端口（通常是主機 / HUB端口）

? UFP：上行端口（通常是設備）

? 雙角色數據 –“活動式”端口的典型配置

電力角色和數據角色可互換！

可使用USB PD動態交換角色

ST芯片 & 系統架構

USB Type-C?解決方案 - 價值主張

?我們的解決方案分為基于ARMCortex的STM32 MCU和STUSB1602USB-C控制器。

?它在開發多端口應用（用電方/供電方/DRP角色）的靈活性、上市時間和成本方面提供了最佳的折中。

?STM32和其FW封裝（USBPD 棧和驅動）提供了支持特定應用用例和新特性（鑒權、可編程供電（PPS）和FW升級）的方法，更快地支持了最新的USB IF標準版本。

?STUSB1602提供了BOM成本優化，它集成了主要的模擬功能，如600mAVconn開關、VBUS柵極驅動器和放電、28VVBUS短路保護、電壓監控、以及電池電量耗盡管理，以及在很多SoC制程中受高功耗和高壓限制，不適合集成的特性。

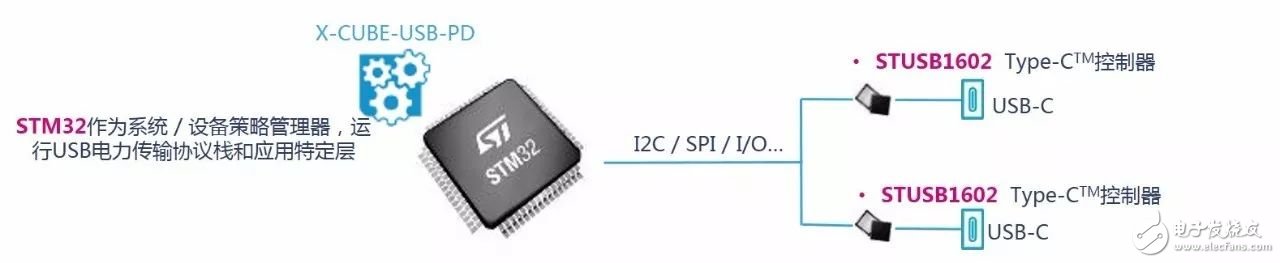

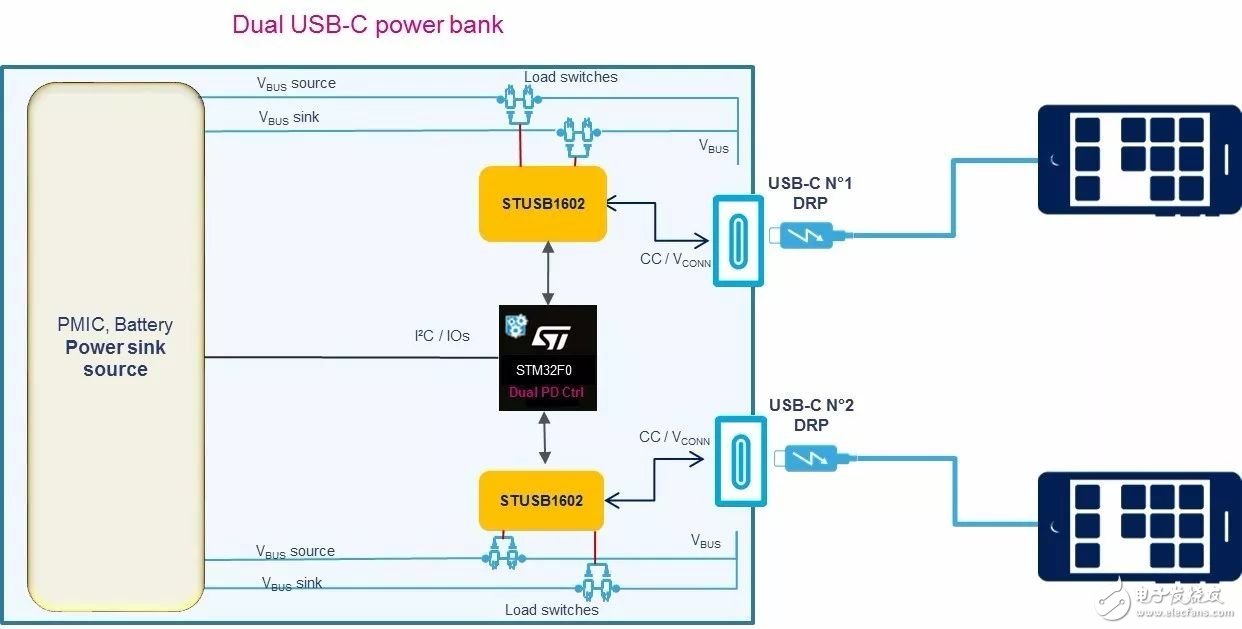

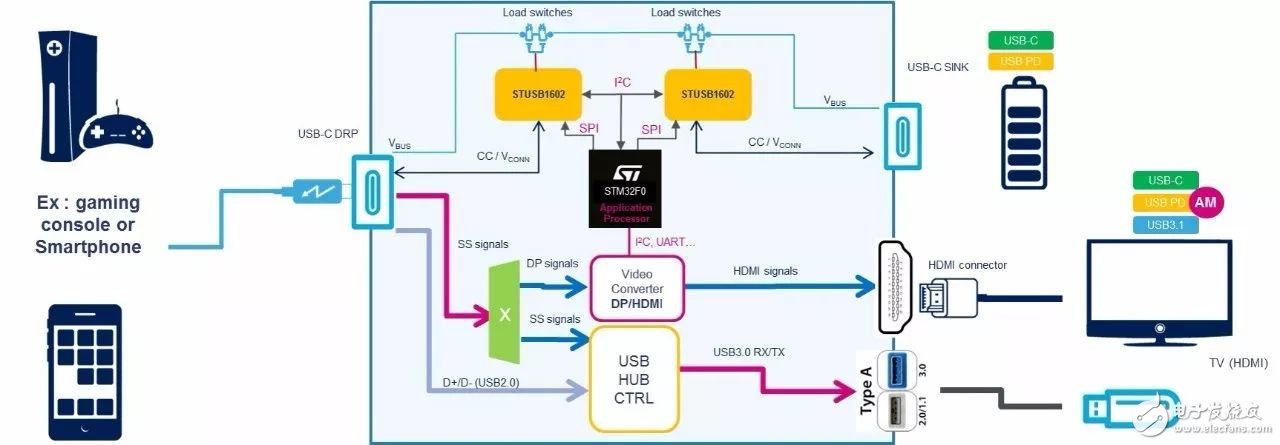

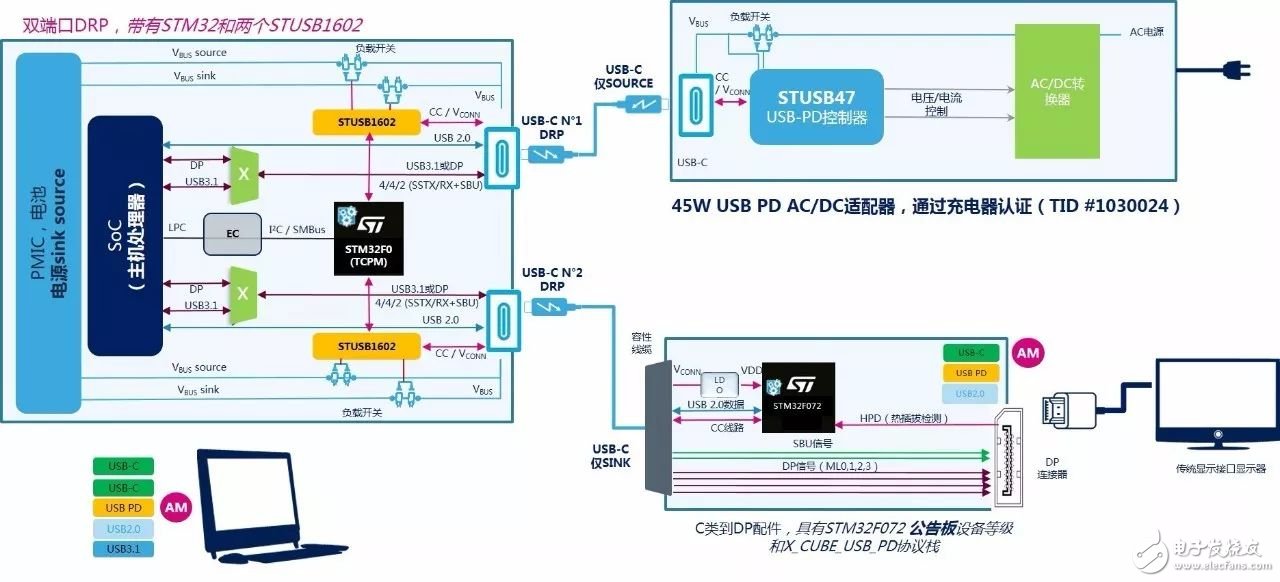

典型案例：

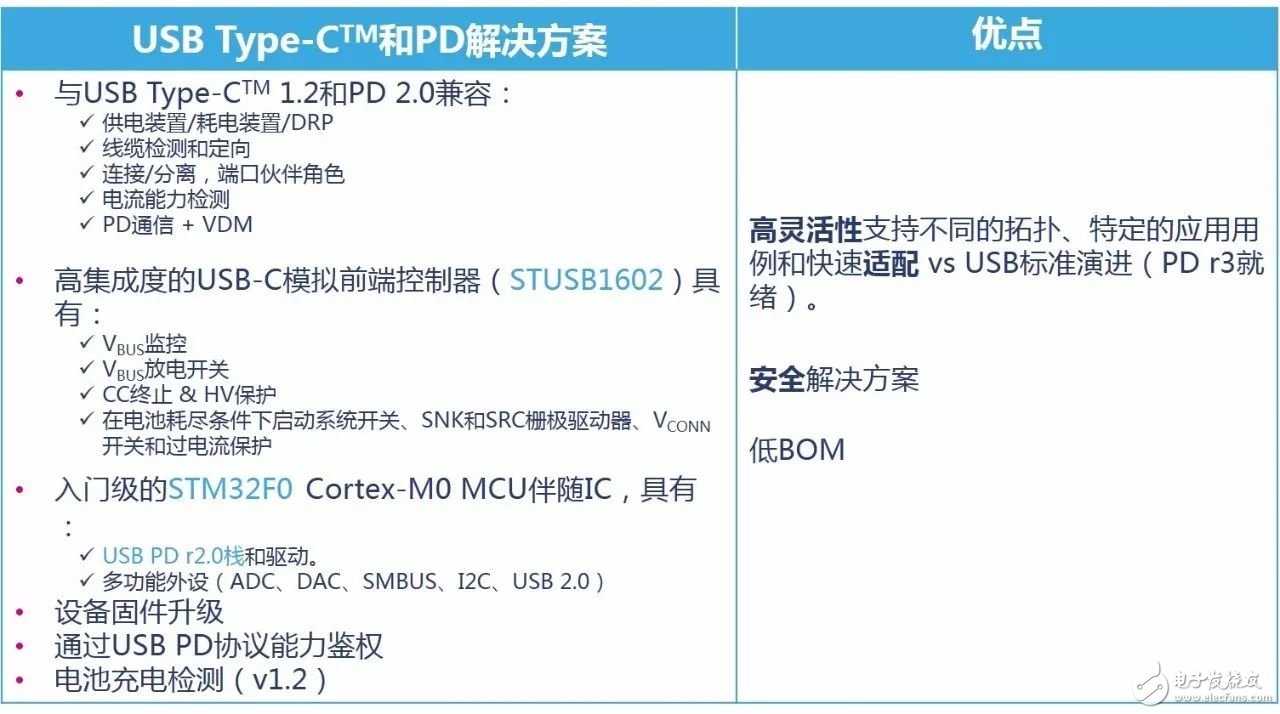

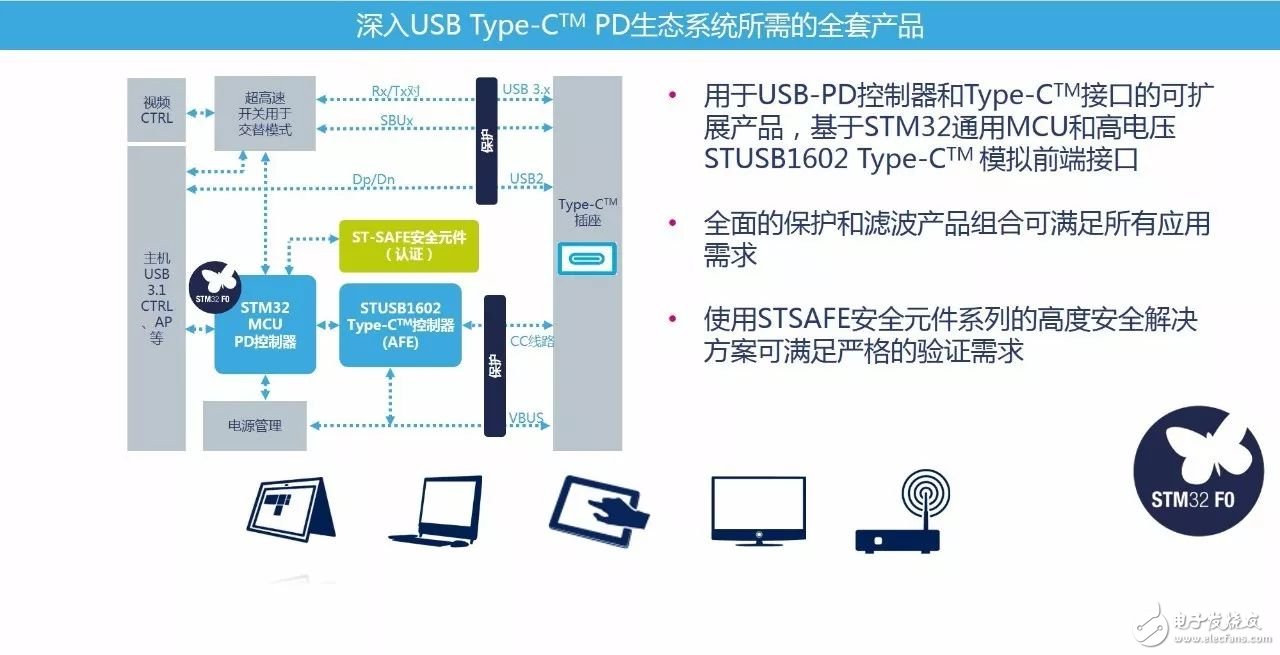

Type-C?和PD解決方案概述

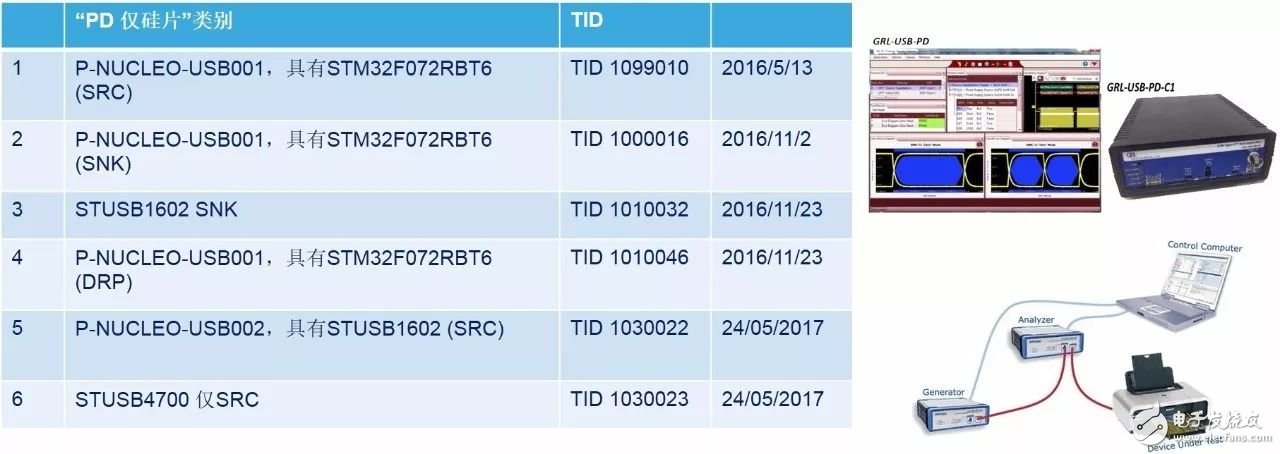

認證產品 - 等級 N°3

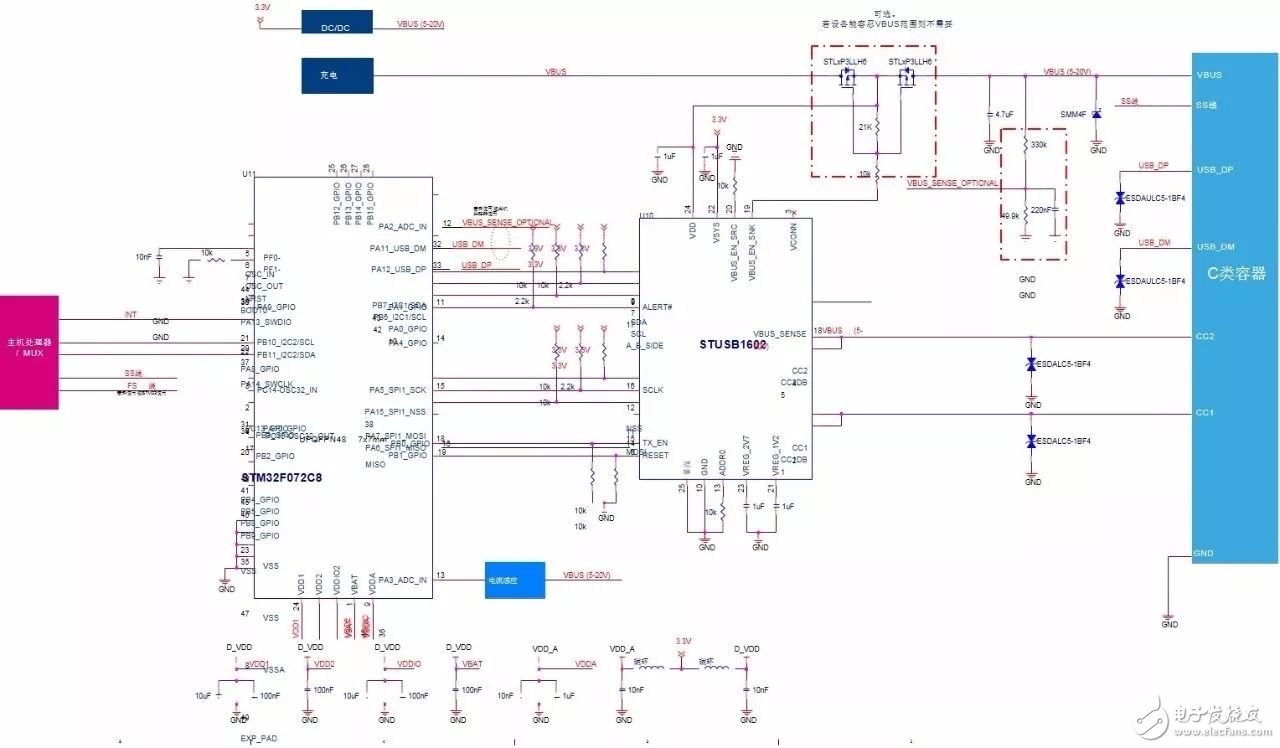

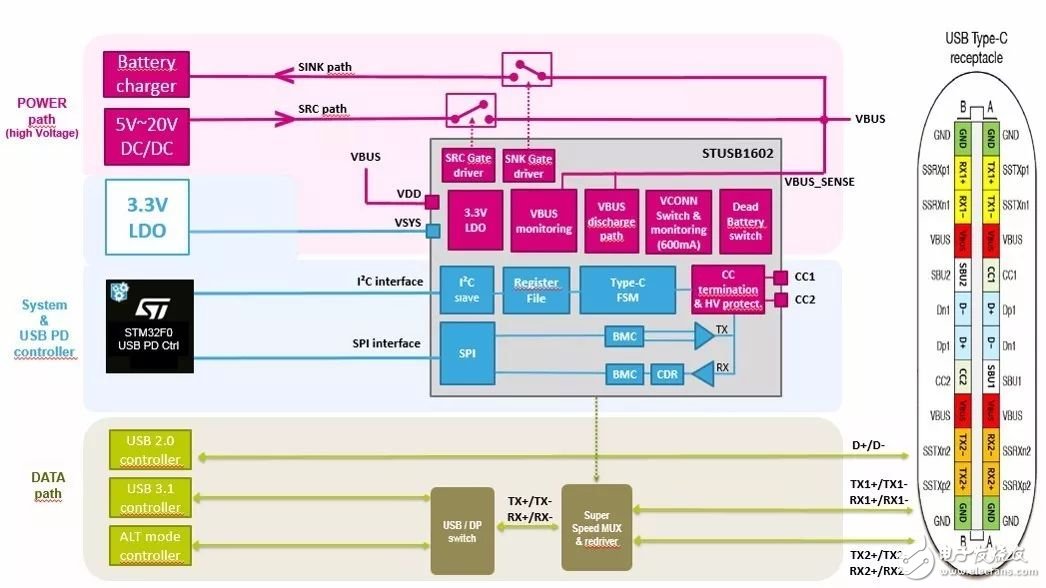

典型原理圖 - 用電方單端口

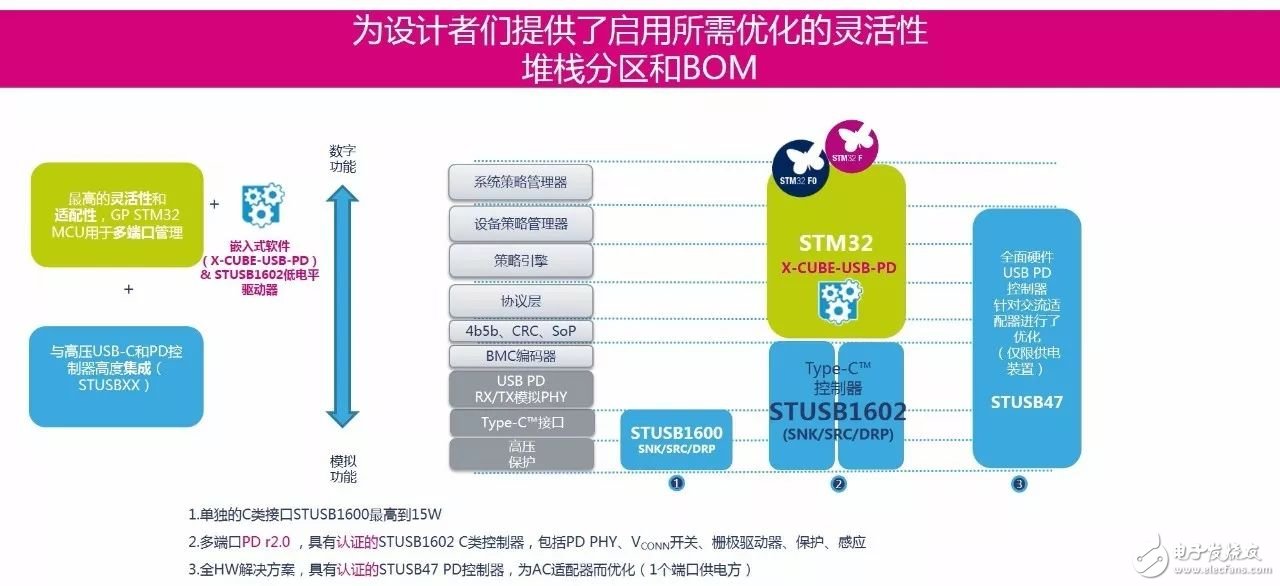

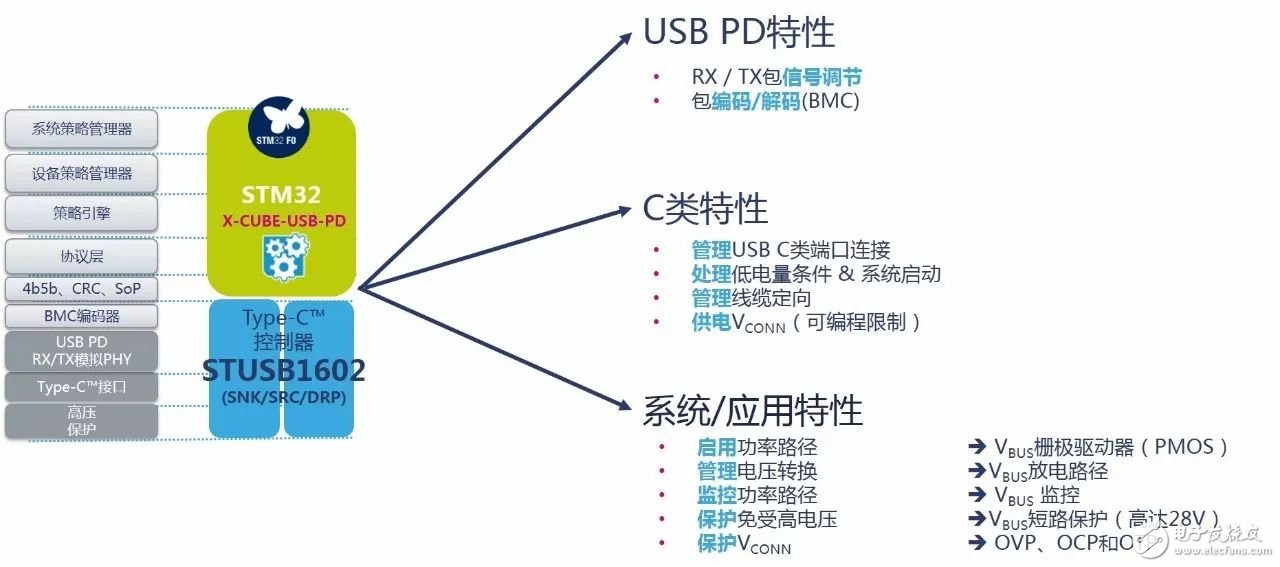

HW/SW分類

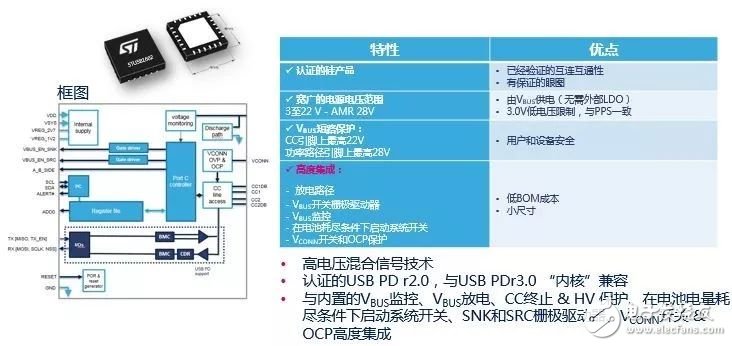

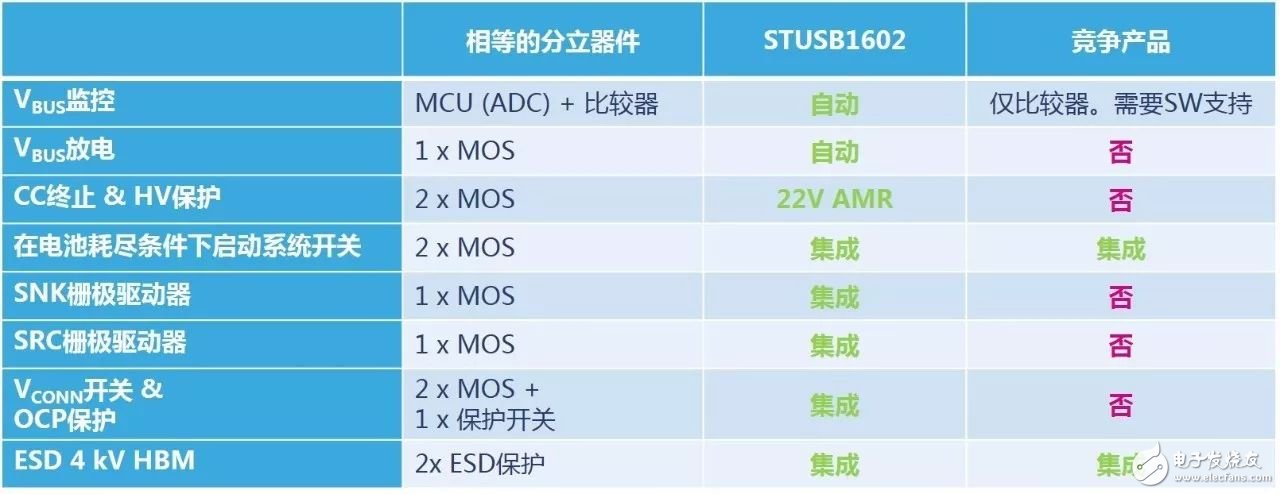

STUSB1602與競爭對手的比較

X-CUBE-USB-PD：認證的STM32 USB-PD庫

與USB Type-C?1.2和USB PD 2.0規范兼容

固件包含有：

?USB PD “內核”庫，用于基于STM32F0 CortexTM-M0的設備（1或2端口的二進制）

?移植至STM32 CortexTM-M4系列的工作正在進行（STM32F3 / STM32F4）

?開源、器件級別的庫、HAL和驅動支持STUSB1602

?使用P-NUCLEO-USB002的供電方、用電方和DRP固件樣例。

?軟件PC工具（命令行界面）

關鍵特性包括設備策略管理器、策略引擎和協議層

?線纜檢測和定向

?USB-PD消息編碼/解碼

?支持廠商定義的消息（復用模式）

?公告板驅動器

?SOP’和SOP’’

STM32 USB-PD庫已經適用于PD3.0，能夠使用新的可選特性，如PPS、鑒權和FW升級。

STM32Nucleo開發套件

主要特性

?2個全功能的USB Type-C?端口

?供電方、用電方和雙角色

?600mAVCONN & 放電路徑

?支持在低電流條件下啟動系統

?板上電源管理

?有專用的電源連接器與外部電源（不包含在套件中）接口?NUCLEO-F072RB

?雙端口認證的USB Type-C? Nucleo屏蔽，有兩個STUSB1602 AFE

?全功能3A認證線纜

***

www.st.com/x-nucleo

www.st.com/x-cube
