基于ARM Cortex-A5內核的 SAMA5D3系列MPU，在增加性能的同時又降低了功耗，而且具有極強的易用性及安全性，非常適合目前流行的人機交互、M2M、智能電網等應用領域。而Atmel SAMA5D3 Xplained就是基于這款SAMA5D3系列 MPU的又一款力作。

SAMA5D3 Xplained開發板

SAMA5D3 Xplained外觀小巧精致，不同于米爾科技體積頗為壯觀的MYD-SAMA5D21開發板，SAMA5D3 Xplained僅有125mm*75mm大小，相比市面上的三星note3系列手機還要小一些，不過，狹小的空間限制了PCB的布線，所以SAMA5D3 Xplained有10層板，聽起來，作為開發板這層數還真有點Hold不住，基于聯發科真8核MTK6592方案的智能手機（華為、紅米note系列手機）普遍采用的也就8層板或者10層板，由此可大概想象一下SAMA5D3 Xplained的豐富的可擴展功能。

對于板卡自身，SAMA5D3 Xplained開發板的配件就少得可憐，僅有一條micro USB線，作為5V電源線供電以及串口、下載線使用，從文檔說明知曉板卡通過電腦的USB HOST接口即可供電，至少能說明一個問題，就是功耗比較低。不過看SAMA5D3 Xplained開發板還預留了一個DC適配器插座未貼片，是否是考慮到以后接擴展模塊如果輸入電流不夠用的情況下可以通過適配器供電的兼容設計。板卡上還有其他幾個未貼片的地方，如電源適配器座旁邊的TF卡座，板卡后面的幾個未貼片器件（后面會提到）等，這些都為板卡自身的擴展預留了空間。OK，我們先來了解下SAMA5D3 Xplained開發板具體有些什么板載資源。

SAMA5D3 Xplained開發板正面

SAMA5D3 Xplained開發板背面

SAMA5D3 Xplained開發板硬件框圖

板載資源：

• SAMA5D36 Cortex-A5 MPU，最高536MHz主頻

• 256MB DDR2、256MB NAND Flash；串行FLASH以及1-WIRE EEPROM（空貼）

• LCD連接器、雙網口（百兆網口+千兆網口）；一個SD卡座、一個micro SD卡接口（空貼）

• 3個USB口（HOST*2、Device*1）、擴展IO口，兼容Arduino R3 Shield

• 一個標準JTAG接口、一個串口DEBUG接口、三個機械按鍵（用戶、喚醒、復位）

MPU ATSAMA5D36

當然，板卡在功能以及功耗上的用心設計也體現出對核心控制器的信心，據Atmel官方介紹SAMA5D3系列MPU能以低于 150mW 的功耗提供高達 536MHz (850DMIPS) 的處理能力，下面我們重點來看下板卡上這顆高性能、低功耗的MPU SAMA5D36。

ATSAMA5D36微控制器

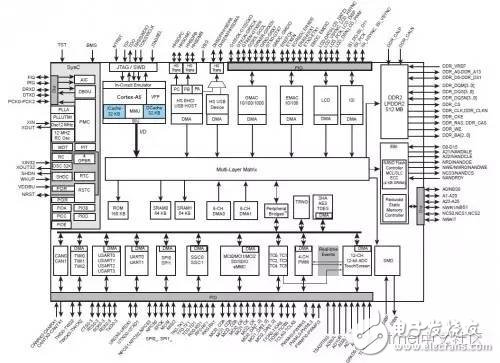

ATSAMA5D36微控制器系統框圖

SAMA5D3 Xplained 開發板搭載的是Atmel SAMA5D3系列中規格最高的一顆產品SAMA5D36（各系列之間的不同之處可參見下表），基于ARM Cortex-A5內核，最高主頻達536MHz，12mm*12mm大小，324ball BGA封裝。集成了雙以太網MAC、LCD控制器雙CAN、USB控制器等常用的功能，而且預留了眾多可供大家DIY的IO口，相當靈活。

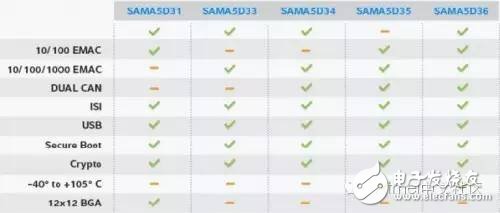

SAMA5D3系列MPU

將SAMA5D3系列與SAM9X系列MPU簡單的比較你就會發 現，SAMA5D3系列支持更高的32位DDR位寬，增加了支持千兆網口的MAC控制器，同時支持LCD控制器及ISI，支持LCD顯示分辨率更是提高到 720p，而SAM9X系列不僅只能支持16位位寬的DDR（除了工業控制等更新?lián)Q代比較慢的領域還能用到，或者一些低端的路由器可能還在使用，基本屬于 淘汰邊緣的產品了），僅有百兆以太網口MAC，并不是全系列支持LCD控制器等諸多看起來已經落后的功能，更讓用戶放心的是，SAMA5D36在提升性 能、降低功耗的同時不僅保持與ARM經典處理器應用的兼容性，更是在指令與功能方面與更高性能的Cortex-A8、A9、A15等系列100%的兼容。

同樣，基于Cortex-A5處理器的SAMA5D3在安全性方面也是值得稱道的，如被大家 熟知的Trustzone、更有安全加密引擎、安全哈希算法等，加之Atmel廣泛的生態系統，無論是功能、性能亦或是能效、成本、安全 性，SAMA5D3給你不得不升級換代的理由。

SAMA5D3 Xplained其他硬件部分：

• 千兆以太網口以及一個百兆以太網口的混合設計

• 背面的電源管理部分搭載act ive-semi公司的ACT8865 PMU

小結：

總體來說Atmel SAMA5D3系列MPU筆者給予很高的評價，在性能和能效上對于經三大廠商Atmel、e絡盟、英蓓特聯合主推SAMA5D3 Xplained開 發板在些許設計上或許會讓人比較詫異，但無論是做工還是可讓用戶自定義DIY的功能擴展都無可挑剔，10層板（開發板中很少見），基于Cortex-A5 處理器（目前市面上基于ARM A5內核的產品不多），性能、能效完爆Classic ARM處理器，同時在系統成本、安全性都有明顯的優勢，加上Atmel廣泛的生態圈， 簡直是極客、開發者之愛，喜歡挑戰的朋友可以去嘗試一下。
