8位工程師在討論《原理圖設計規范》。上一秒之前還很和諧！●

下一秒討論原理圖怎么畫的時候，大家的意見就分歧很大了！

類似于“豆?jié){是喝甜的還是咸的？”、“粽子里面是放棗子還是放肉？”這樣的問題，原來這么多！

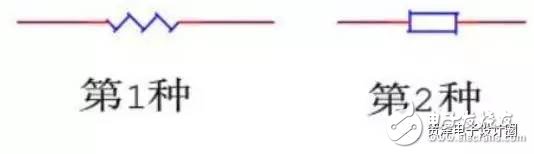

▼第一大分歧：電阻的表示方法！

你是第一種，還是第二種？中間是方框還是折線？方框做多大？

現場一片混亂立馬分成N派。

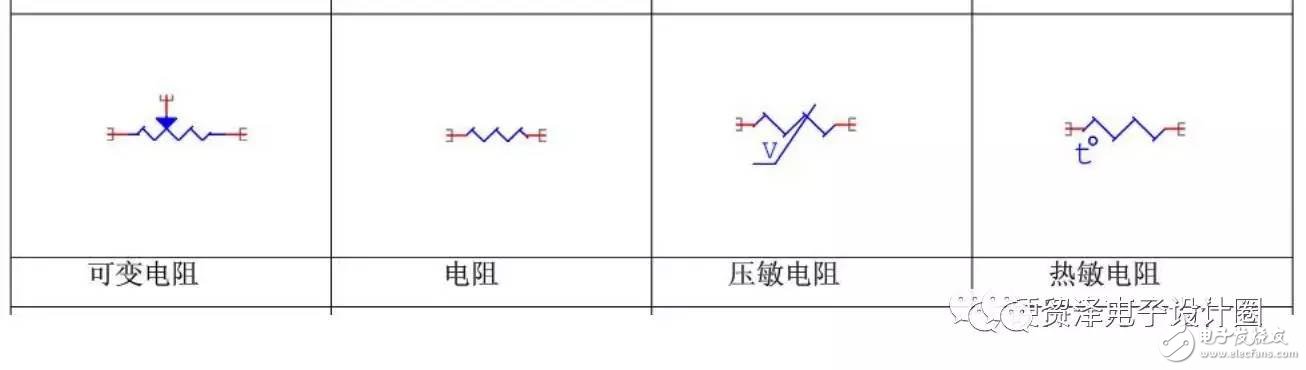

普通的電阻都這樣，這么多種電阻現身的時候，我當時就凌亂了。

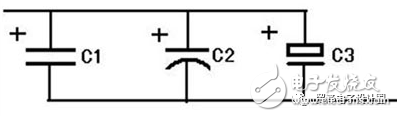

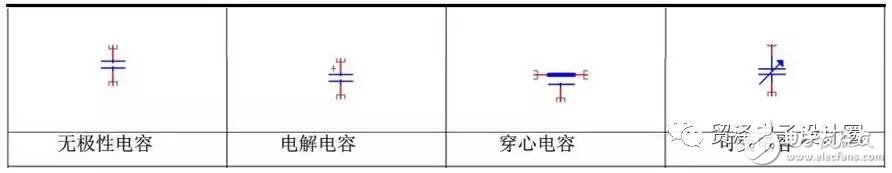

▼第二大分歧：有極性的電容的表示方法！

下圖厲害了！一張圖表示三種方式，還有某世界五百強的原理圖規范中，就標了好幾種。。

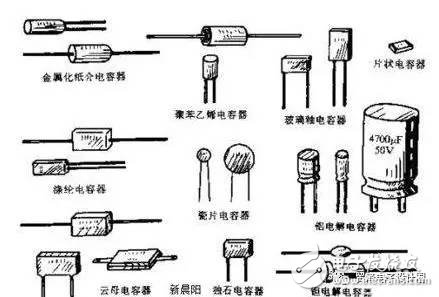

電容的種類已經夠多了，選型時讓人糟心，電容的表示方法一樣讓人糟心。

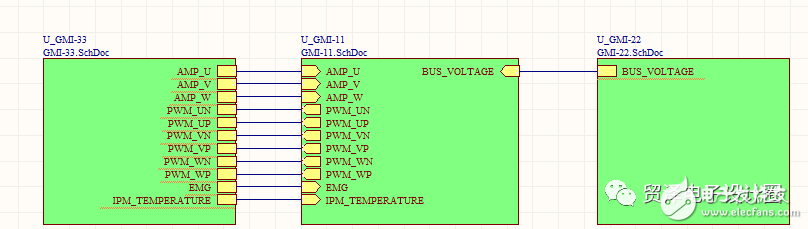

▼第三大分歧：層次圖分歧

正方辯友：要層次圖，層次圖利于原理圖作為模塊化的分享。

反方辯友：不要層次圖，層次圖帶來不必要的麻煩，把原理圖割裂之后，容易忽略一些問題，讓我不放心。

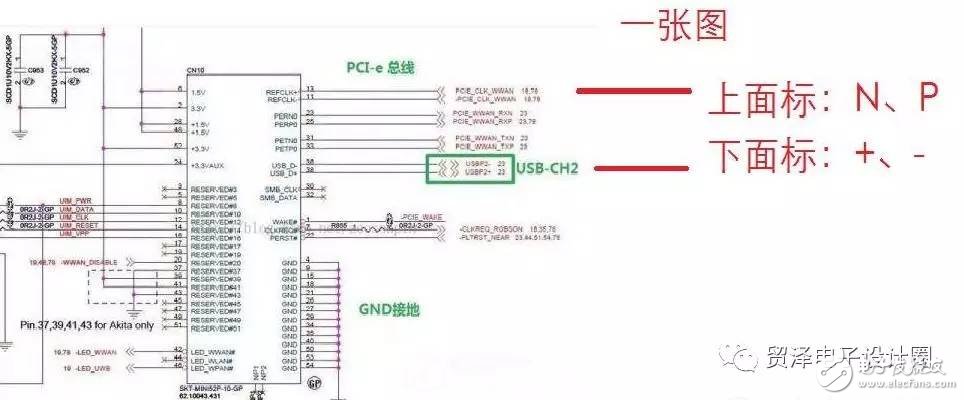

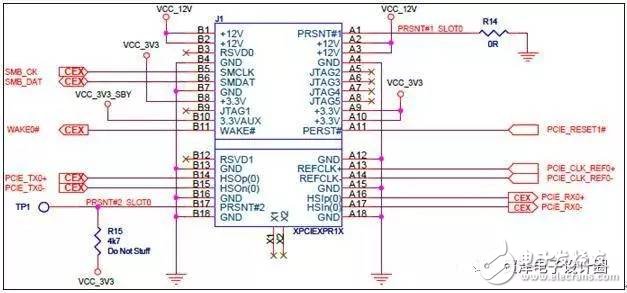

▼第四大分歧：差分對表示法：+、- N、P

管腳描述：標N、P，網絡名標+、-

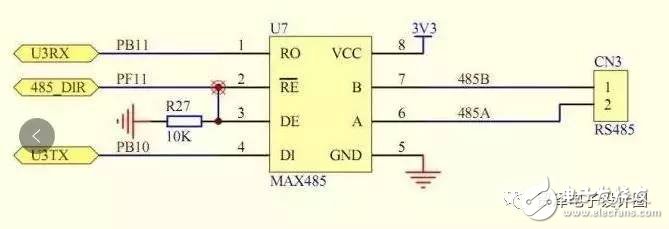

485：帶我玩玩唄！

▼第五大分歧：電源和地表示法：

正電源是否加+？ +5V VS 5V0

小數點的表示法： 5.0V、3.3V VS 5V0 3V3

數字模擬分開： DVDD5V0 AVDD3V3 VS 5V0_DVDD 3V3_ AVDD

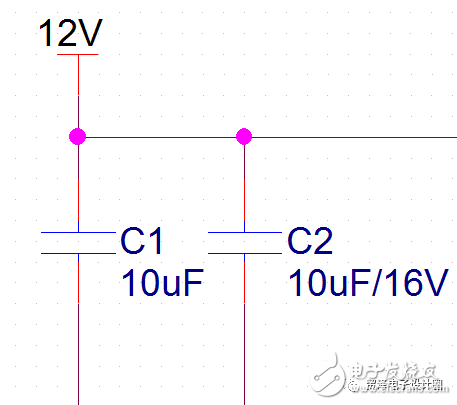

▼第六大分歧：電容的耐壓值，是否需要填在Value里面？

▼第七大分歧：100nF or 0.1uF or 104

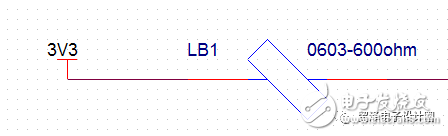

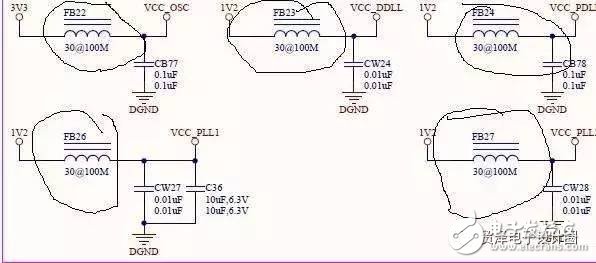

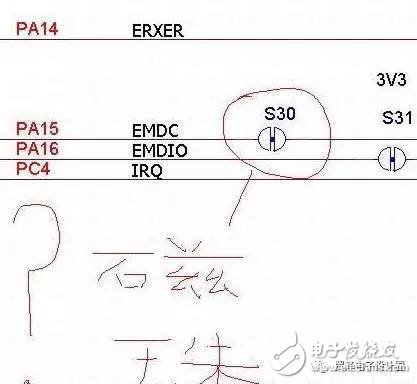

▼第八大分歧：磁珠的表示方法

對了，磁珠到底是標稱LB、還是FB？

比較痛恨，把磁珠直接畫成電感，位號叫做LX的。

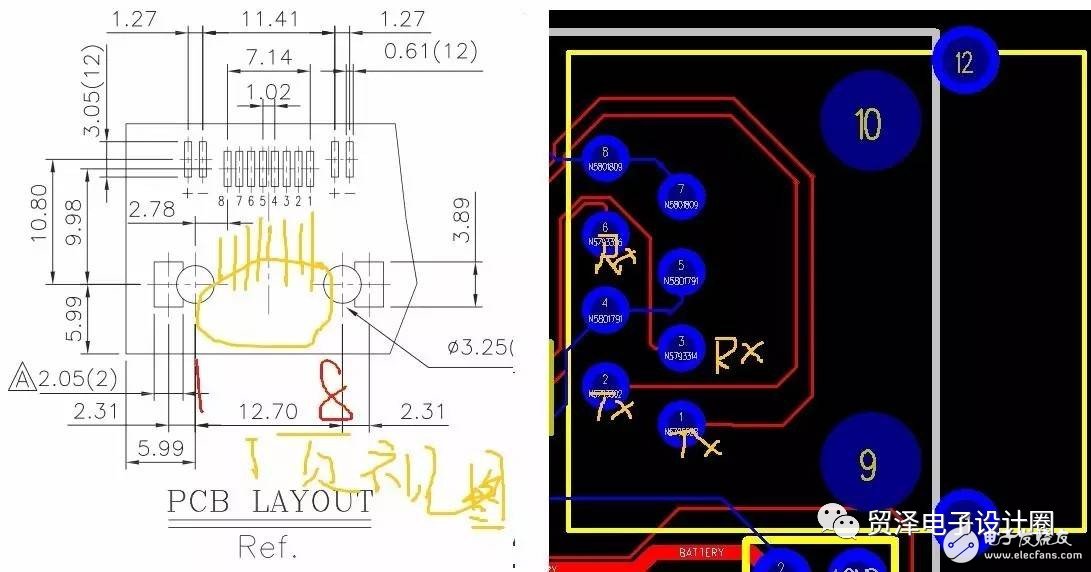

▼第九大分歧：TX、RX網絡名，到底怎么算？

到底以誰做為主設備？

有人說以CPU為主，MCU、FPGA、DSP為從設備；

那么FPGA和DSP之間也有呢？

你是不是死在這上面很多次？

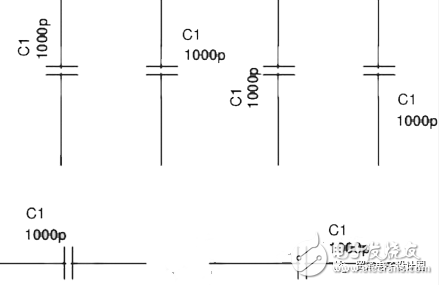

▼第十大分歧：位號和Value放在器件的什么位置和什么方向。

曾經，有次加班比較晚了。我讓老孫把圖紙改完再走，然后我們兩加班到快夜里12點。他老婆電話來了，兩個人感覺在電話里面都吵架了。我說：“你先走吧，我來改！”他說：“行，我先回家，不過你不要?jiǎng)游覉D紙，我明天一早過來改完。”

然后他先走了。。。。

第二天，早上，他質問我：“你動我圖了！”

我說：“沒有！”

他說：“你一定動我原理圖了，我電容位號都是放左側的，這幾個怎么到右側了！！！！！”

我。。。。。。
