8位(八位)邏輯開關電路圖

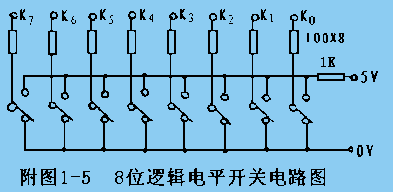

??? 安裝在操作部分的下部，由8個鈕子開關組成。電路如附圖1-5所示。
??? 開關往上拔時，對應的輸出插孔輸出高電平“1”；開關往下?lián)軙r，輸出低電平“o”。“o”、“1”信號在輸入（出）插孔板的K0～K7插孔輸出。邏輯開關的電源與+5v電源在內部已接通。
??? 注意：由于機械接觸抖動，往往在幾十毫秒內會使輸出電平出現多次抖動，某些情況下不宜直接驅動電路。（如不宜作CP信號）
?
