Unit-Scroll｜滾輪旋轉編碼器拓展單元
NEW

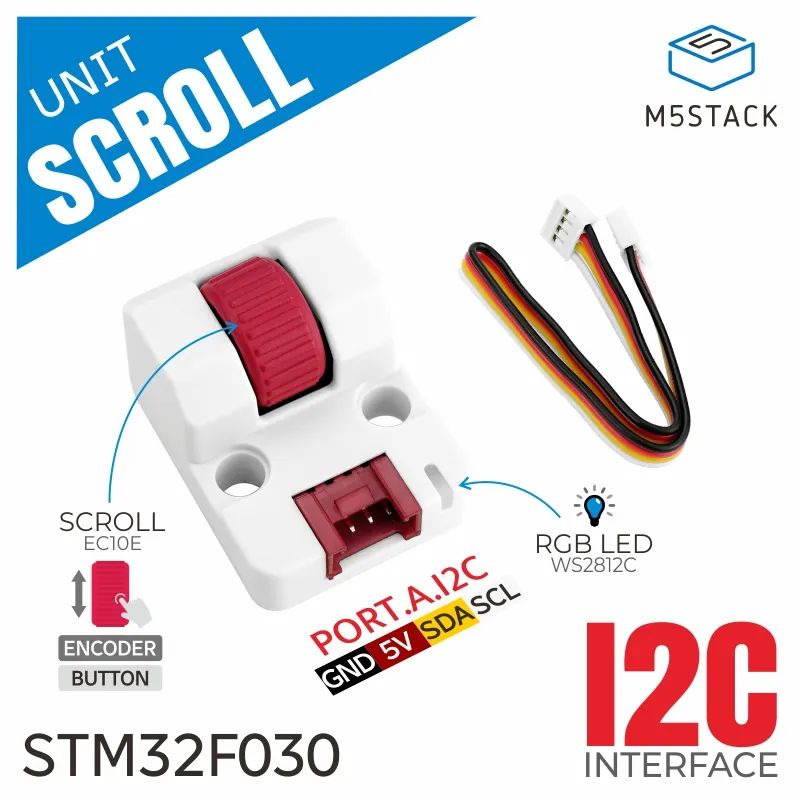

UnitScroll
Unit Scroll是一款滾輪形態的旋轉編碼器拓展單元。其采用STM32F030為主控，集成編碼器脈沖信號采集固件。具有尺寸小，低功耗，靈敏度高的特性。用戶可通過I2C讀取操作直接獲取編碼數值，化繁為簡。
產品特性
-基于STM32微控制器
-AB相輸出（12脈沖/轉）
-內置按鍵
-多彩WS2812C RGB LED指示燈
-I2C通信接口

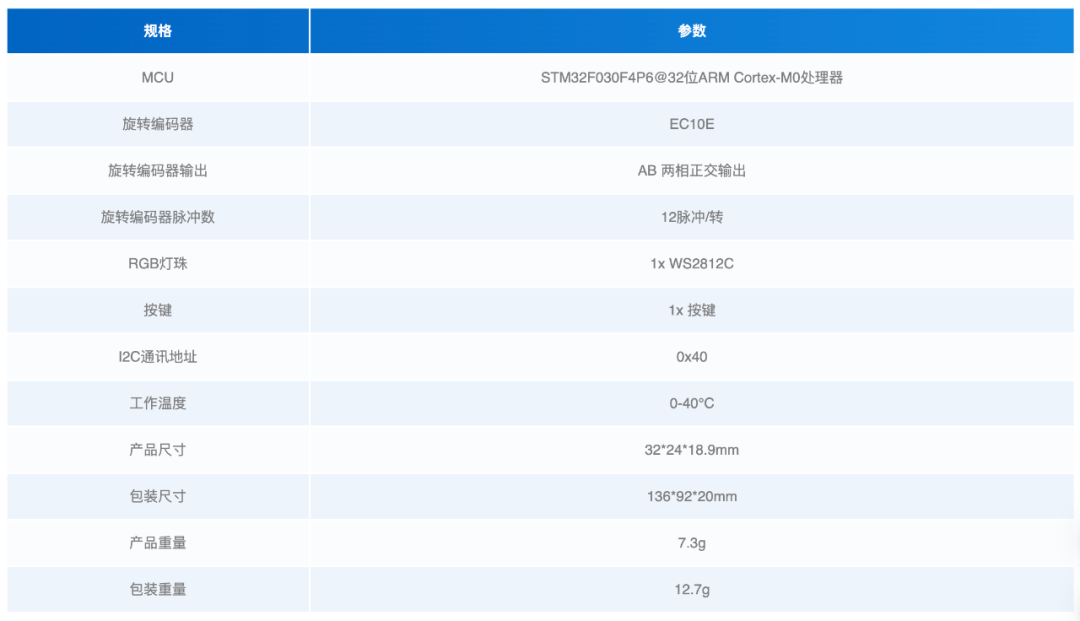

主要參數
演示案例
Unit Scroll能夠感知旋轉和按壓動作，用戶可通過旋轉操作實現精確的刻度調整和音量控制。其應用范圍廣泛，可用于音頻控制臺、人機交互、智能家居、以及工業設備中，提供流暢的操作體驗和高度可靠的控制反饋。
