智能路燈控制器的接線方法
智能路燈控制器：又稱智能路燈控制開關，不用近距離手動接觸路燈開關，使用手機或者電腦軟件程序對路燈進行開、關控制，不受天氣、山川、河流等因素的影響。
智能路燈控制開關怎么接線？

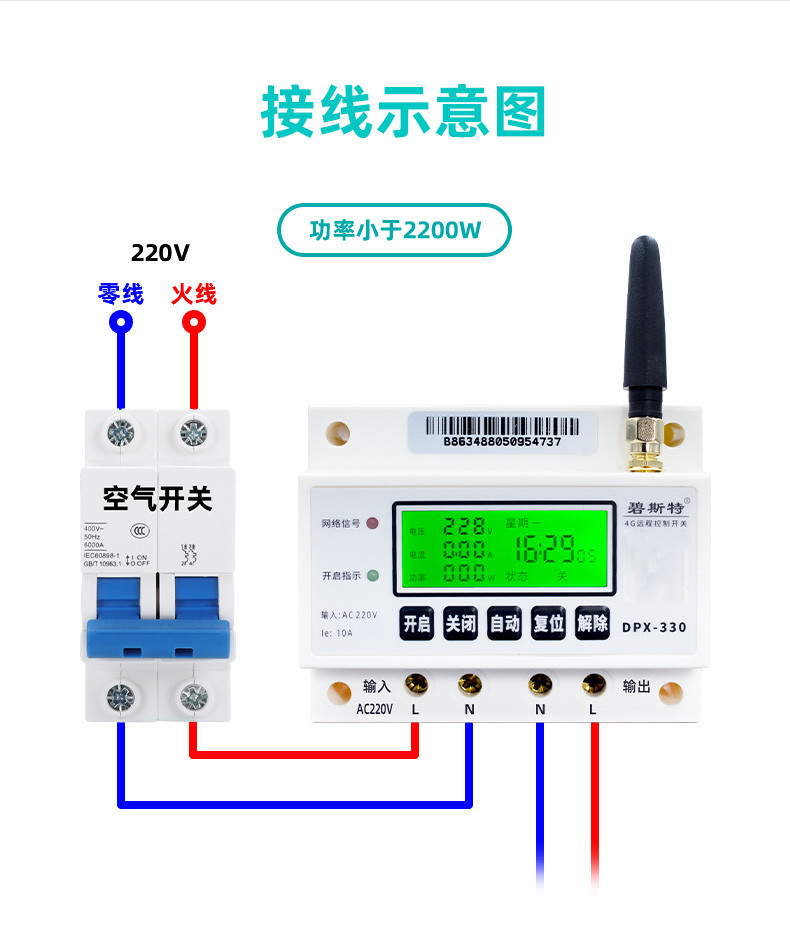

使用智能路燈控制開關控制單臺或者多臺路燈，且功率小于2200W。
1.220V市電接入空氣開關，空氣開關火零線接在智能路燈控制開關左側的進線口。
2.路燈的進線直接接在控制器右側的出線口。

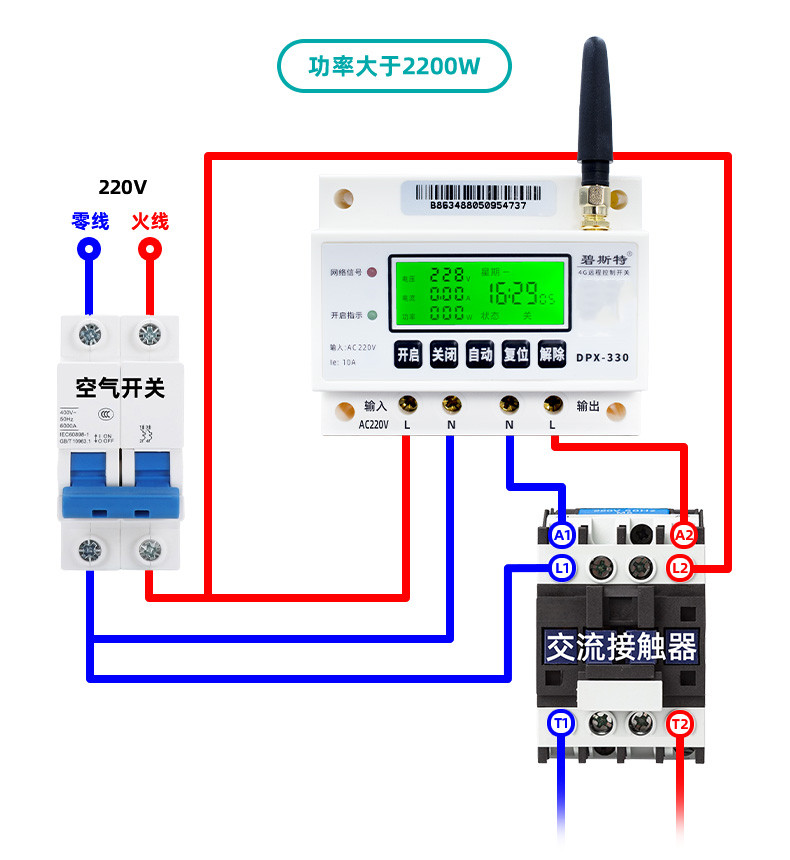

使用智能路燈控制器控制一條街或者一片局域的路燈總開關，且功率大于2200W時，需要添加交流接觸器。
1.220V市電接入空氣開關，空氣開關火零線連接控制器的進線。
2.再從空氣開關接出另外一組火零線接在交流接觸器的L1、L2上。
3.智能路燈控制器的出線端子連接到交流接觸器的A1、A2上。
4.路燈總開關的火零線連接在交流接觸器的T1和T2上。
