      液體溫度檢測電路圖

      溫控電路圖 ? 來源：本站整理 ? 作者：nana ? 2010-12-05 17:21 ? 次閱讀

      為提高測量準確度，現采用AD590型集成溫度傳感器，其測溫準確度可達正負0.1%~0.5%，測溫范圍是-55度~150度，響應用速度僅為10US。AD590的電流與溫度嚴格成正比，溫度每變化1度，電流就改變1UA，是一種理想的溫度/電流轉換器件。

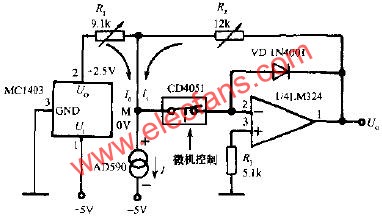

      測溫電路的原理如圖所示。由帶隙基準電壓MC1403提供+2.5V基準電壓，經R1接AD590的正極，還經過多路模擬開關CD324的反相輸入端，

      測溫電路的原理 www.asorrir.com
