5Z3P電子管的基本參數及電路圖
5Z3P是一支直熱式整流電子管（也有旁熱式的但極為少見）。其基本參數如下：

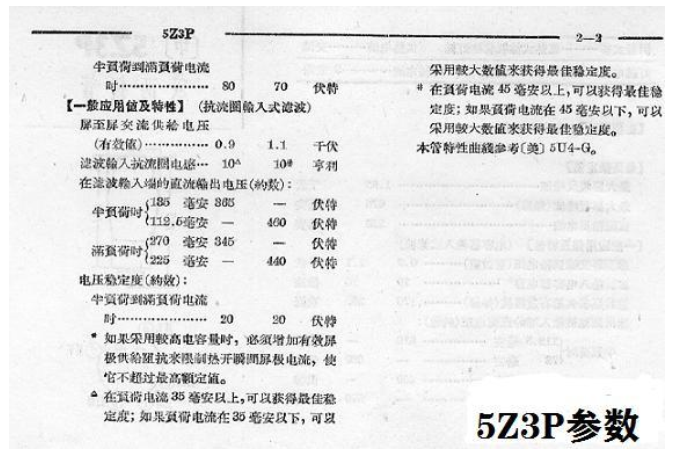

參數圖1
參數圖2
5Z3P管腳識別如下
5Z3P管腳分布和內部各極
5Z3P雖然配套大八腳管座，但其實只有2，8燈絲和輸出（注意8腳輸出直流高壓），4，6陽極四個腳參與電路工作。管腳識別比較容易：管子朝向眼睛，管腳定位鍵順時針旋轉依次為1-8腳。
5Z3p燈絲是條型，5z3PT是吊絲型.5z3PAT是排絲型。可以互換使用。
5Z3P整流電路基本原理圖如下，請大家參考：
