GP8101+BP5929調光調色溫方案的原理以及特點介紹
介紹：
智能照明領域， LED調光調色溫逐漸成為主流的需求，不管是學校教室照明，還是家庭的智能燈具，或者商場超市等環境中，都有此類的應用需求。客益電子推出的雙路PWM信號 +單路 DCDC調光調色溫的方案，可以實現一路 PWM調光，一路 PWM調色溫的功能。并且通過模擬電壓調光實現純線性電流驅動，完全無頻閃。
原理：

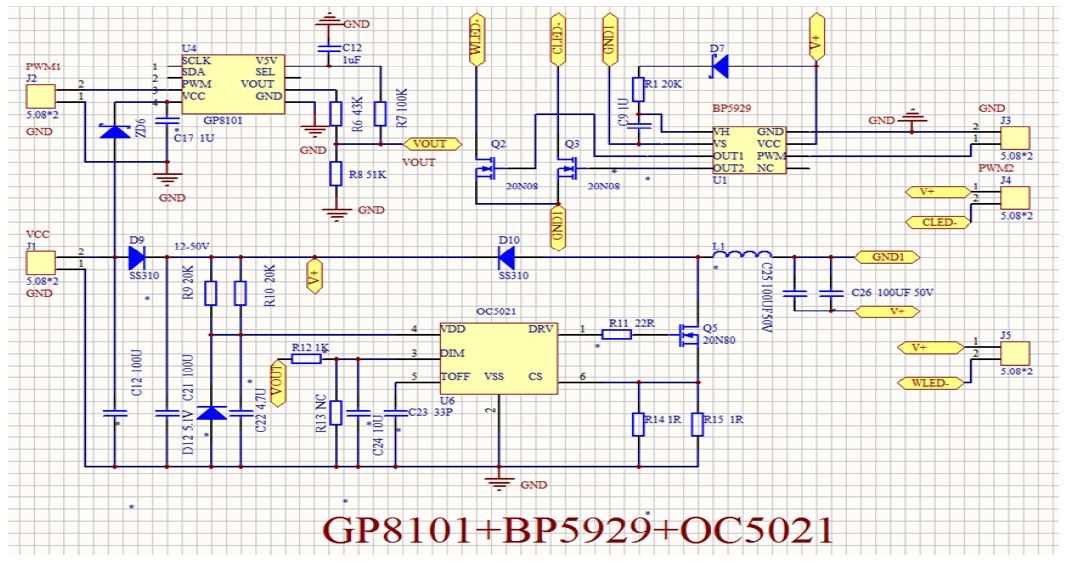

一路PWM輸入，通過 PAC芯片 GP8101轉換成模擬電壓，模擬電壓調節 DCDC輸出總電流，從而調節 LED的亮度。另一路PWM信號輸出，通過 PWM轉換 芯片BP5929轉換成 2兩路互補的 PWM輸出，通過互補斬波的方式實現色溫的調節。
特點：
單路 DCDC支持調光調色；模擬電壓調光，完全無頻閃；20KHz 高頻調色溫；可以對接藍牙 wifi模塊實現智能調節。
