2019年是5G元年，國際上美、韓及歐洲多國已實現5G商用，國內四家運營商（移動、電信、聯通、廣電）在2019年6月正式獲得了工信部下發的5G商用牌照，三大運營商（移動、電信、聯通）也是紛紛加快了國內5G基礎網絡建設以及部署。

5G已至，但4G仍將在未來一段時間內在無線通信中居主導地位。以中國移動為例，4G業務量近兩年仍將持續增長，預計2021年4G流量將出現拐點，2022年5G用戶數可能與4G相當，未來2年國內移動通信仍會以4G為主，因此在發展5G的同時如何保持4G網絡性能是運營商面臨的重要課題。

來源：中國移動4.9GHz產業與應用白皮書

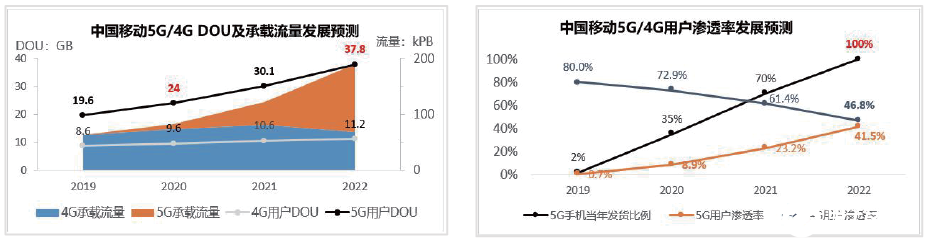

圖1 中國移動4G/5G DOU及成長流量發展預測

中國移動作為國內運營商的龍頭企業，獲得了2515MHz-2675MHz、4800MHz-4900MHz共260MHz頻率資源。其中4800MHz-4900MHz頻段由于頻率高、產業不成熟，當前不適合大規模應用，因此2515MHz-2675MHz成為中國移動5G的主頻段。

在2515MHz-2675MHz中，并不能全部用于5G，其中2575MHz-2635MHz是中國移動4G現網頻段，已在國內廣泛應用，如何協調4G、5G的頻率應用也是中國移動必須面對的問題。

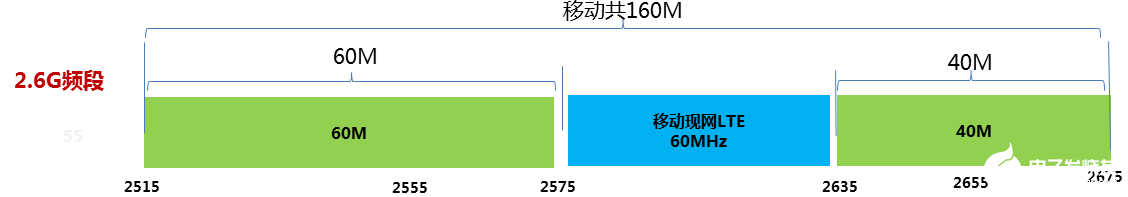

圖2 中國移動2.6G頻段現狀態

大唐移動針對中國移動的實際情況，深入研究2.6G頻段4G、5G共存協同技術，利用多種協同方案，實現4/5G協同發展。

一．NR部署100M， 同時反向開通4G 3D-MIMO，保障4/5G網絡容量

5G提升系統容量的一個主要手段是大帶寬，2.6G頻段可實現單載波100MHz的帶寬傳輸，是LTE的5倍。但中國移動2.6G頻段中間60MHz頻率已用于現網LTE（2575MHz-2635MHz，共3*20MHz載波，見圖2），因此2.6G最大連續帶寬只有60M，將嚴重影響5G性能。

在此情況下，LTE向高頻段移頻，使5G實現100MHz連續的載波是一種可行的方法。

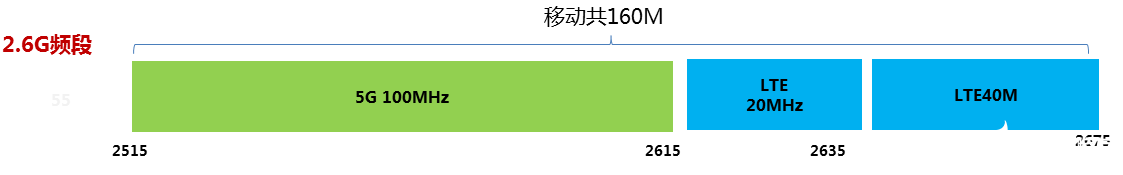

圖3 5G開通100MHz后的頻率狀態

見上圖所示，LTE向高頻段移頻，5G占用2515MHz-2615MHz頻率，共1*100MHz載波，LTE占用2615MHz-2675MHz頻率，共3*20MHz載波，與當前LTE 2.6G頻段的帶寬相等。

上述方案的問題在于，現網LTE 2.6G頻段設備只支持2575MHz-2635MHz，并且對于高頻段（2655MHz-2675MHz），現網4G終端只有30%支持，種種原因綜合，導致5G分配100MHz帶寬時，必將影響4G現網的容量。

大唐移動據此提供解決方案，開發了4/5G雙模設備，在部署的5G基站設備上，可反向開通4G 3D-MIMO功能，共平臺支持4G和5G。

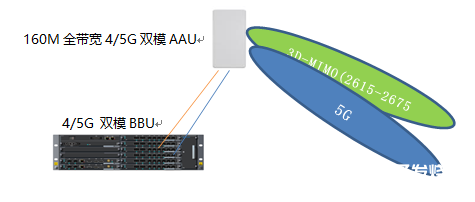

圖4 4/5G雙模配置示意圖

反向開通的3D-MIMO功能，一個20MHz載波容量提升與原LTE相比，覆蓋率得到提升，容量提升2.5倍以上，因此3D-MIMO 1-2個載波（2615-2655MHz）可支持原LTE三個3*20MHz載波的容量，后續隨著4G終端對高頻段（2655MHz-2675MHz）滲透率的提高，可進一步提高擴容能力。

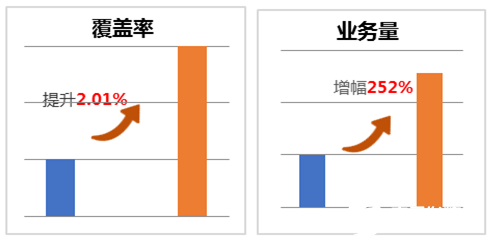

圖5 反向開通3D-MIMO與原LTE小區性能對比

二．4/5G頻譜共享提升頻譜利用率

在5G初期，5G用戶數較少，終端滲透率低，5G載波負荷較低。對于一些熱點高負荷區域，4G載波的負荷高，如一些商圈、學校等，即使用滿了4G載波仍不夠用，高峰期經常發生擁塞現象，影響用戶感知。據此，大唐移動開發了4/5G頻譜共享功能，實現4/5G頻率的共享，提升頻譜效率。

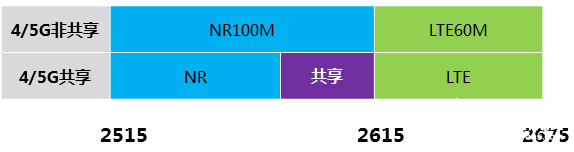

圖6 頻譜共享示意圖

從上圖可見，在4G與5G交界處，劃分一段頻率，典型為2575MHz-2615MHz，共40M帶寬，4/5G小區間通過信息交互，當4G負荷高時可以用于4G，5G負荷高時可以用于5G。當4G、5G負荷均比較高時，可根據運營商策略，優先保證4G 或5G用戶。5G建網初期4G用戶容量需求大，建議優先保證4G用戶體驗。通過頻率共享，可使5G總頻譜效率提升超過20%。

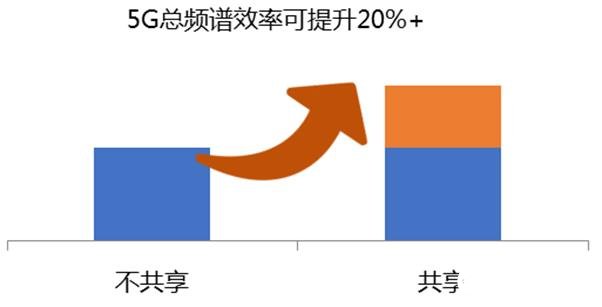

圖7 頻譜共享時5G頻率效率提升

三．通過多種方案規避4/5G間互干擾

5G初期，可能存在部分4G站點無法退頻的情況，形成4/5G部分頻率（2575-2615MHz）同覆蓋的現象，對5G形成強干擾，嚴重影響5G性能。在5G預商用網中，該情況已經出現，嚴重影響5G的感知。

大唐移動從現網應用出發，實現下行頻率選擇功能及上行IOT干擾規避功能，避免4/5G形成強的互干擾，影響網絡性能。

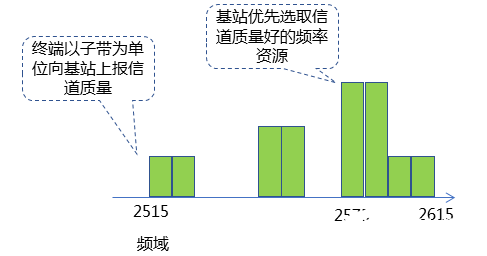

下行頻率選擇

基于用戶在頻域的信道質量進行資源優先級排序，優先分配傳輸能力好的資源，將用戶調度到未受干擾或者干擾較輕的頻率上。通過用戶級頻率選擇，有助于抑制4/5G鄰區干擾，同時有利于達到小區頻譜效率的最大化。

圖8 上行頻率選擇

上行IOT干擾規避

5G NR小區統計上行頻域干擾測量結果，優先選擇干擾較低的頻率資源用于上行業務傳輸。對于上行干擾大，超過規定門限的頻率資源，暫時禁止在其上進行業務傳輸。當再次測試到這些頻率上的干擾信號低于門限時，重新啟用在該頻率上傳輸上行業務。

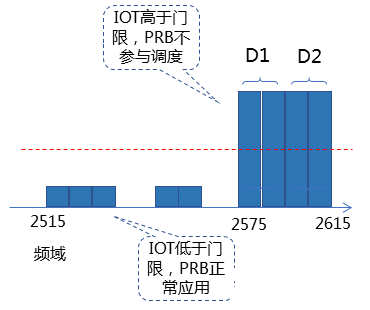

圖9 上行IOT干擾規避

移動網絡每次更新?lián)Q代，原有網絡均會存在較長時間，4/5G網絡也一樣，因此，4/5G網絡并存情況下如何使4G、5G網絡性能均得到提升是個長期的研究課題。大唐移動除上述功能外，還對4/5G協同節能、4/5G功率共享等特性進行研究開發，通過各種手段促進4/5G協同發展，為4/5G移動網絡性能的穩步提升保駕護航。
