微雪電子樹莓派1.44寸LCD擴展板簡介
樹莓派1.44寸LCD擴展板 - 128x128分辨率
基于Raspberry Pi 40pin GPIO接口 帶有內部控制器，可使用SPI接口通信。
型號 1.44inch LCD HAT
產品簡介
【一分鐘自我介紹】
我是一款樹莓派專用的1.44寸LCD擴展板，128x128分辯率，帶有內部控制器，可使用SPI接口通信。
你的樹莓派是否需要一款迷你的顯示屏？Come on, Baby!
【我的特點】
基于Raspberry Pi 40pin GPIO接口，適用于Raspberry Pi系列主板
板載一個搖桿和三個按鍵，簡單實用
提供完善的配套資料手冊(Raspberry/Arduino/STM32等示例程序)
【我的參數】
驅動芯片：ST7735S
支持接口：SPI
顯示顏色：RGB，65K彩色
分辨率：128x128
背光：LED
工作電壓：3.3V
產品圖片
接口定義
| 功能引腳 | 樹莓派接口(BCM) | 描述 |
|---|---|---|
| KEY1 | P21 | 按鍵1/GPIO |
| KEY2 | P20 | 按鍵2/GPIO |
| KEY3 | P16 | 按鍵3/GPIO |
| 搖桿Up | P6 | 搖桿上 |
| 搖桿Down | P19 | 搖桿下 |
| 搖桿Left | P5 | 搖桿左 |
| 搖桿Right | P26 | 搖桿右 |
| 搖桿Press | P13 | 搖桿按下 |
| SCLK | P11/SCLK | SPI時鐘信號輸入 |
| MOSI | P10/MOSI | SPI數據輸入 |
| DC | P25 | 數據/命令，低電平為命令，高電平為數據 |
| CS | P8/CE0 | 片選，低電平有效 |
| RST | P27 | 復位，低電平有效 |
| BL | P24 | 背光 |
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
嵌入式主板
+關注
關注
7文章
6096瀏覽量
36138 -
微雪電子
+關注
關注
9文章
873瀏覽量
7039
發布評論請先 登錄
相關推薦
熱點推薦

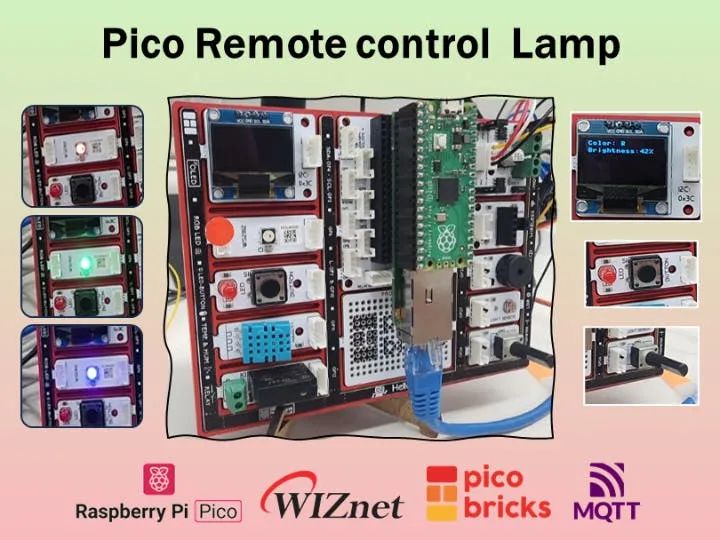

樹莓派與EthernetHat：用ChatGPT實現的MQTT智能家居項目！
