前不久小e發布小米手環3的時候，有過一個小小的預告，就是我們已經將小米手環4收入囊中了。所以，看完小米手環3覺得不過癮，小米手環4這就來啦。老規矩，先從配置將這部手環再了解一下吧。還想要看到更具體的參數信息就得去到eWisetech搜庫獲取啦。

配置一覽

屏幕：0.95英寸丨AMOLED 彩色屏丨120x240丨屏占比36.4%

存儲：512KB RAM+ 16MB ROM

電池：135mAh鋰離子電池

特色：5ATM防水丨支持心率檢測

拆解步驟

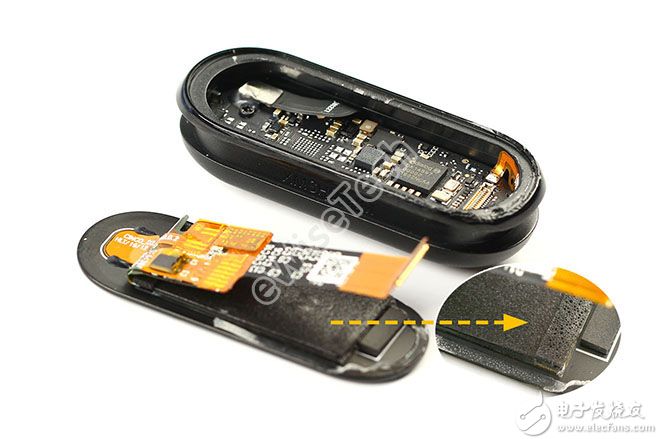

使用熱風槍加熱屏幕與后蓋縫隙處，加熱溫度約120℃，配合撬片緩慢將屏幕與后蓋分離。屏幕與后蓋通過防水膠固定。

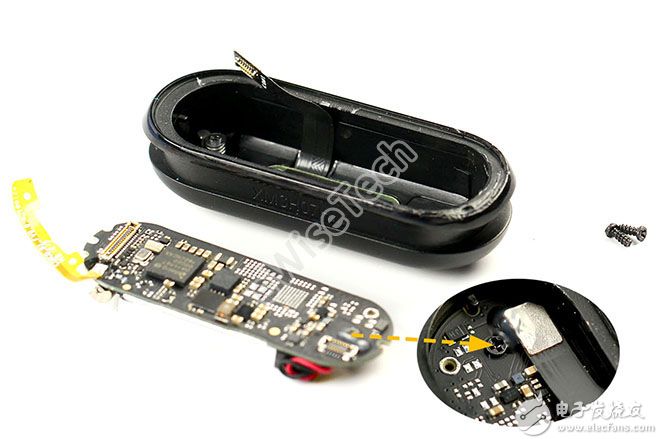

主板通過兩顆十字螺絲與后蓋固定，心率傳感器軟板連接主板BTB接口處通過點膠進行保護，擰開螺絲，斷開連接器。取下主板。

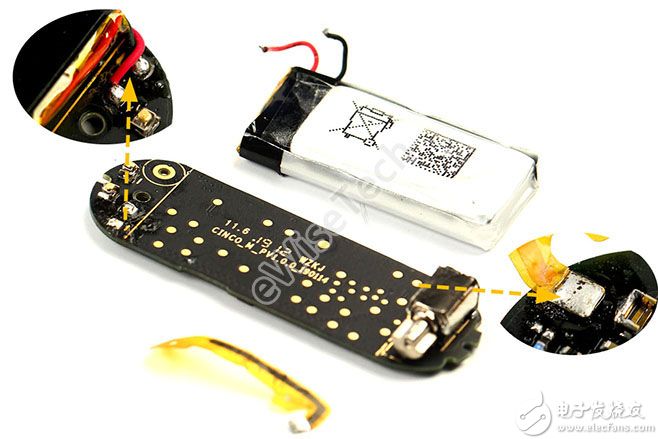

電池和天線軟板都通過焊點與主板連接。

電池通過雙面膠固定在主板背面。

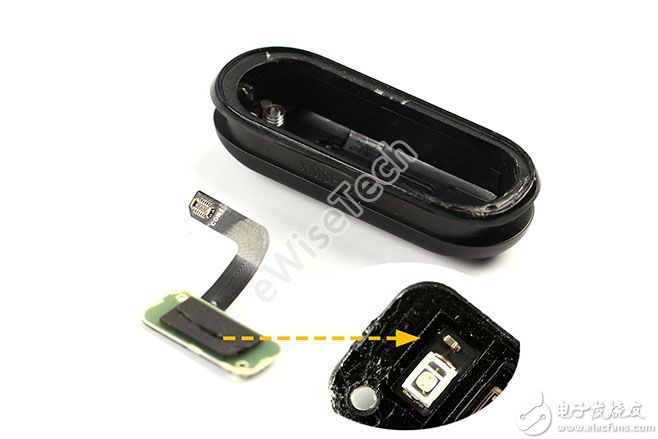

心率傳感器軟板上貼有泡棉膠用于與后蓋固定，小心取下即可。

模組信息：

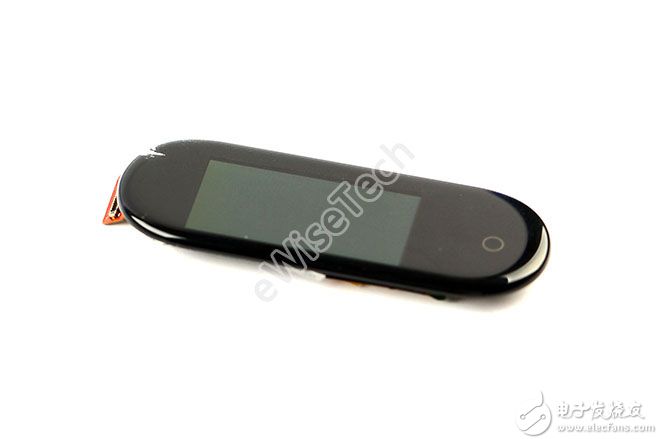

屏幕采用0.95英寸120 x 240的AMOLED彩屏。

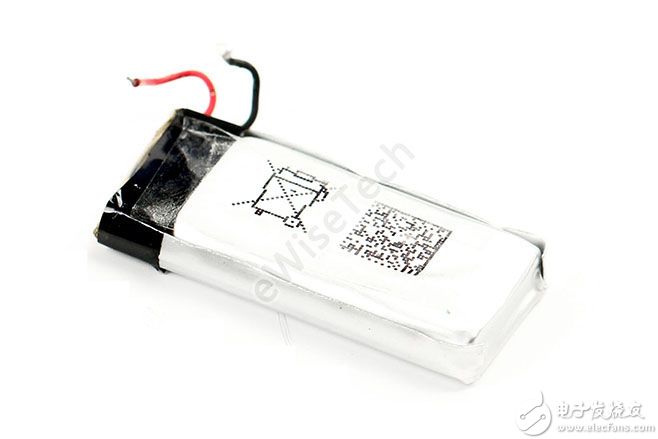

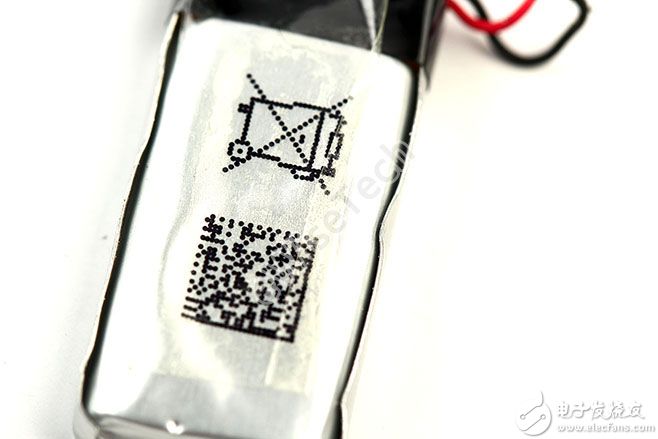

電池為135毫安鋰離子聚合物電池。

主板ic信息

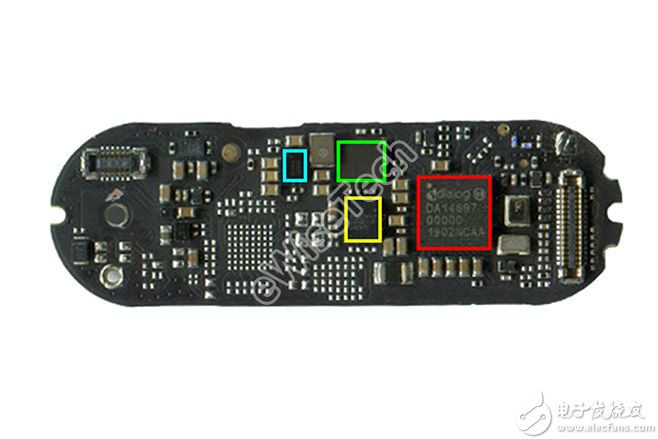

主板正面:

紅色-Dialog-DA14697-低功耗藍牙模塊

黃色-STMicroelectronics-六軸加速度傳感器+陀螺儀

綠色-16MB閃存芯片

青色-SGMICRO-LED燈驅動

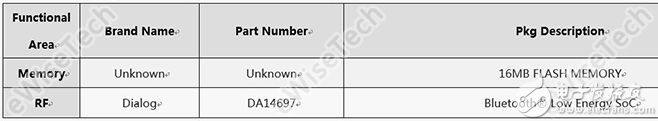

主板上使用的Logic、Memory、PM和RF芯片信息見下表：

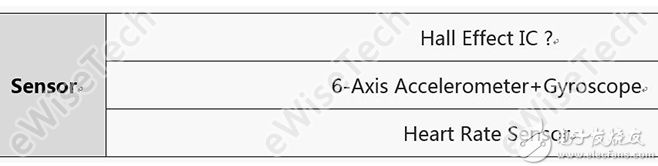

主板上使用的MEMS芯片信息見下表：

當然了，這邊只是冰山一角，想要了解更全面的芯片信息，以及各個模組的詳細參數，就一定要戳進eWisetech搜庫，以了解更多，更精彩的信息。

總結

由于這款小米手環4支持5ATM防水。所以在屏幕與后蓋通過防水膠固定。電池與天線軟板都通過焊點與主板連接，電池則通過雙面膠固定在主板背面。主板上器件均未采用點膠進行保護。
