在電子技術中，N/2（N為奇數）分頻電路有著重要的應用，對一個特定的輸入頻率，要經N/2分頻后才能得到所需要的輸出，這就要求電路具有N/2的非整數倍的分頻功能。CD4013是雙D觸發器，在以CD4013為主組成的若干個二分頻電路的基礎上，加上異或門等反饋控制，即可很方便地組成N/2分頻電路。

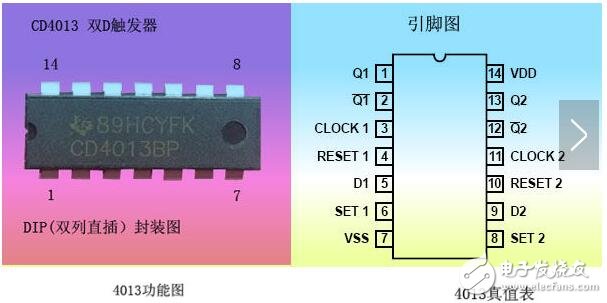

　　CD4013由兩個相同的、相互獨立的數據型觸發器構成。每個觸發器有獨立的數據、置位、復位、時鐘輸入和Q及Q輸出。此器件可用作移位寄存器，且通過將Q輸出連接到數據輸入，可用作計數器和觸發器。在時鐘上升沿觸發時，加在D輸入端的邏輯電平傳送到Q輸出端。置位和復位與時鐘無關，而分別由置位或復位線上的高電平完成。

　　這篇文章主要就是和大家詳細介紹CD4013的雙D觸發器，好讓大家對CD4013有一個更加全面的了解。

　　CD4013的雙D觸發器介紹

　　4013 雙D觸發器結構功能原理應用電路

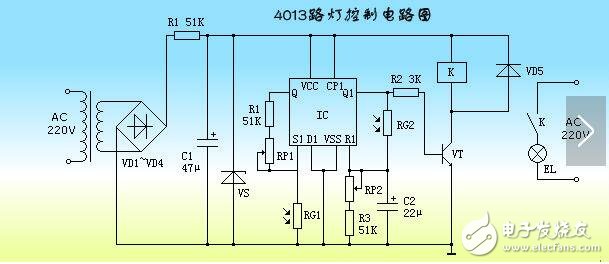

　　交流220V電壓經VD1~VD4整流、R1限流、C1濾波及VS穩壓后，為光控電路和執行電路提供+12V工作電壓。

　　白天，RG1和RG2受光照射而呈低阻狀態，IC的S1端為低電平，R1端為高電平，1端輸出低電平，VT處于截止狀態，K處于釋放狀態，照明燈EL不亮。

　　夜晚，RG1和RG2因無光照射或，使IC的S1端變?yōu)楦唠娖剑琑1端變?yōu)榈碗娖剑琎1端輸出高電平，VT飽和導通，K通電吸和，其常開觸頭接通，EL點亮。

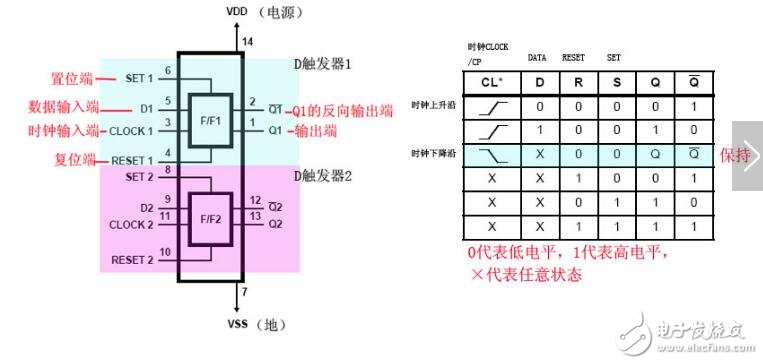

　　天亮后，RG1和RG2阻值下降，IC的Q1端又輸出低電平，VT截止，K釋放，EL熄滅。4013 是集成觸發器芯片，內部有兩個獨立的D觸發器。每個觸發器都有一個置位端（SET），復位端（RESET），時鐘端（CLOCK），數據輸入端（DATA），兩個輸出端Q和Q/端。

　　電壓范圍：3-18V

　　功能描述

　　當R為1、S為0時，無論D和CL（時鐘）為什么狀態，輸出Q一定為0，因此R可稱為復位端。當S為1、R為0時，輸出Q一定為1，s稱為置位端。

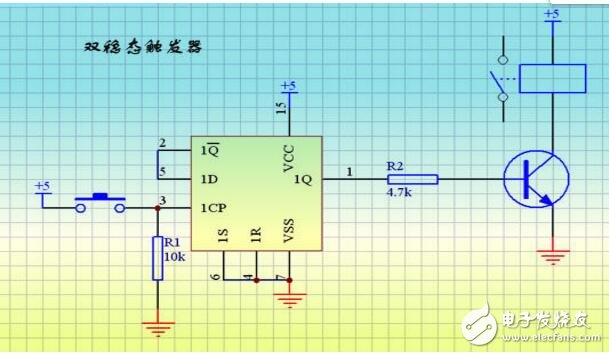

　　當R、S均為0時，Q在CP端有脈沖上升沿到來時動作，具體是Q=D，即若D為1則Q也為1，若D為0則Q也為0。

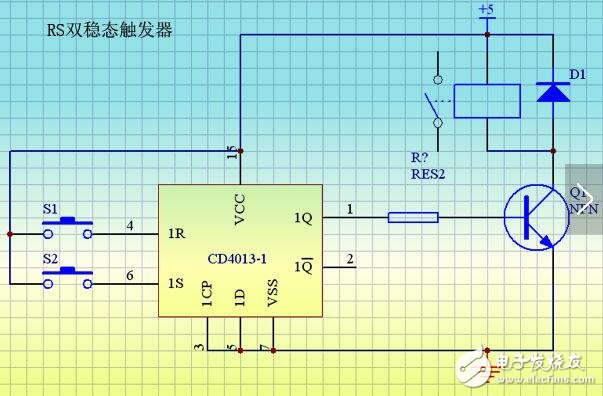

　　按下S1 ，R=1，電路復位，Q端輸出0，按下S2，S=1，電路置位，Q端輸出1.為1時三極管導通，繼電器得電動作。按下S2后，繼電器始終保持吸和狀態，只有按下S1繼電器觸點才釋放。此電路為 基本的RS觸發器。

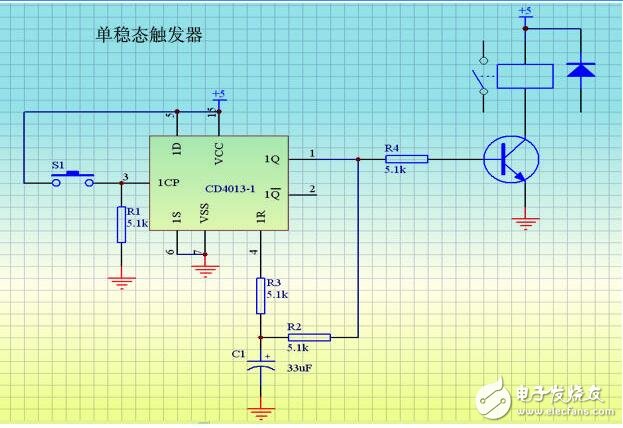

　　當S1未被按下時，復位端R=O，否則如果R=l，電路將強行復位 Q=0， 所充電荷通過R2向Q端放電，最終使R=0，這是電路的穩態。當按一下S1，CP端電位由“O 到1 ，其上升沿觸發電路傳輸D端的數據，因D=1，所以Q=1，此為暫穩態。Q端的高電位通過R2向C充電．當c兩端電壓達到復位電平時．則R=1，電路復位，Q 端變?yōu)榈碗娖剑?’．暫穩態結束，電路回復到穩態。上圖作為樓道燈延時關燈線路，穩態時，Q 端為低電平，三極管 截止，繼電器不工作，燈泡不亮 當按一下S1，電路進人暫穩態．Q=1，三極管飽和導通，繼電器得電，其常開觸點吸合接通梯道燈，燈點亮．暫穩態過后，燈自動熄滅。暫穩態時間即為燈泡點亮的時間，由R2和C的參數決定。

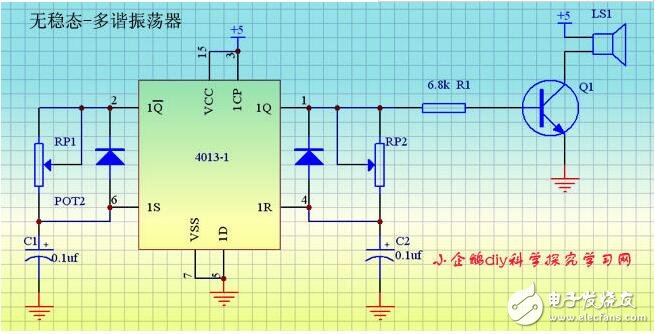

　　設在電源接通后的瞬閥Q 端精出為高電平，該高電平通過RP2向C2充電，當C2端電壓上升到復位電平時．Q 端為變?yōu)榈碗娖剑珻2通過VD2

　　向Q端放電 當Q 端為低電平時，因Q/ 為Q 的倒相輸出端，所以Q\ 為高電平，該高電平通過RP1向C1充電．當c1端電壓上升到置位電平時，電路置數，Q 變?yōu)楦唠娖剑琎變?yōu)榈碗娖剑琎端的高電平向c2充電，Q端的低電平使c1向它放電，如此循環 在Q 和Q端交替出現高低電平，形成振蕩。因電路的輸出端Q和Q沒有一個穩定的狀態 所以該電路叫無穩態振蕩器：Q端的振蕩信號加到三極管的基極放大，推動揚聲器發出響亮的音頻叫聲：振蕩頻率由RP1．RP2．C1，C2決定 因此也稱為音頻信號發生器。
