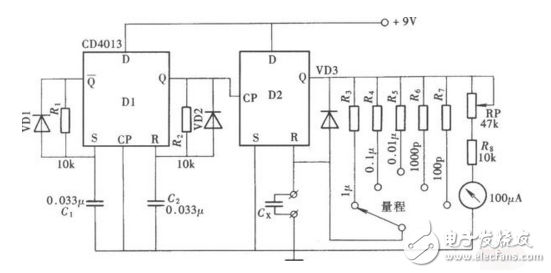

cd4013的工作原理

　　設電路初始狀態均在復位狀態，Q1、Q2端均為低電平。當fi信號輸入時，由于輸入端異或門的作用（附表是異或門邏輯功能表），其輸出還受到觸發器IC2的Q2端的反饋控制（非門F2是增加的一級延遲門，A點波形與Q2相同）。在第1個fi時鐘脈沖的上升沿作用下，觸發器IC1、IC2均翻轉。由于Q2端的反饋作用使得異或門輸出一個很窄的正脈沖，寬度由兩級D觸發器和反相門的延時決定。當第1個fi脈沖下跳時，異或門輸出又立即上跳，使IC1觸發器再次翻轉，而IC2觸發器狀態不變。這樣在第1個輸入時鐘的半個周期內促使IC1觸發器的時鐘脈沖端CL1有一個完整周期的輸入，但在以后的一個輸入時鐘的作用下，由于IC2觸發器的Q2端為高電平，IC1觸發器的時鐘輸入跟隨fi信號（反相或同相）。本來IC1觸發器輸入兩個完整的輸入脈沖便可輸出一個完整周期的脈沖，現在由于異或門及IC2觸發器Q2端的反饋控制作用，在第1個fi脈沖的作用下得到一個周期的脈沖輸出，所以實現了每輸入一個半時鐘脈沖，在IC1觸發器的Q1端取得一個完整周期的輸出。

　　cd4013在電路中可以用什么代替

　　CD4013是雙上升沿D觸發器，可以用其他任意4000系列或74系列的D觸發器芯片代替，最好是用同樣為CMOS門電路的MC14013，它和CD4013是管腳和各項參數都完全兼容的。74HC74和CD4013的工作電壓范圍相差很大，CD4013的工作電壓范圍是3V~18V，而74HC74工作電壓范圍是2V~6V。
