一、多媒體電腦音頻線路輸出雙路轉換器

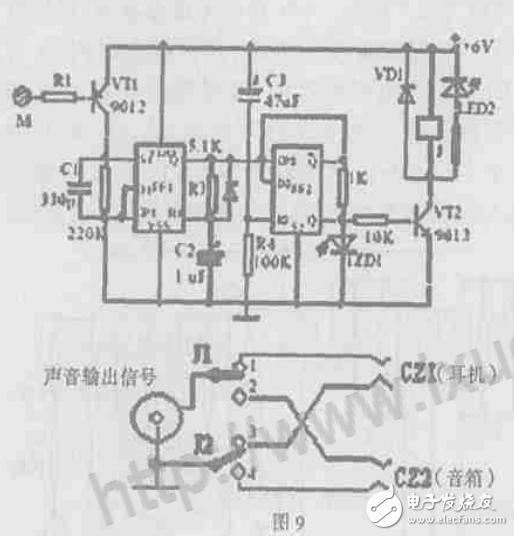

　　圖是采用CD4013構成音頻線路輸出雙路轉換器。電路中，FF1接成單穩態電路，FF2接成雙穩態電路。三極管VT1等元件構成觸摸電路，當人手指觸及金屬片M時，人體感應的交流信號的第一個負半軸使VT1工作在放大狀態，其集電極輸出高電平信號，送入FF1并使之翻轉。每觸摸一次，FF1輸出一個規則的高電平脈沖，起到整形及消除摸時產生抖動的作用。輸出脈沖寬度由R3、C2的值決定，約為0.7R3C2，按圖中數據，脈沖寬度約為3.5秒，即每隔3.5秒可接受一次觸摸。C1可以濾除一些瞬時干擾信號。

　　電路接通電源時，由C3R4組成的清零復位電路輸出一個高電平脈沖加到FF2的復位端R2，使FF2復位，輸出端Q2輸出低電平，VT2截止，繼電器J不動作，從聲卡輸入的左右兩路聲音信號分別經繼電器J的兩常閉觸點J1和J2送到CZ1。同時另一輸出端2輸出高電平，點亮發光二極管LED1起指示作用。若用手觸摸一下M，FF1輸出一高電平脈沖，送入FF2，使之翻轉，Q2跳為高電平，VT2飽和導通，J得電動作，常開觸點J1和J2閉合，輸入信號經常開　觸點轉接到插座CZ2。同時LED2導通發光指示，而LED1由于Q2跳為低電平熄滅。若再觸摸一下M，則電路又恢復為原來狀態，信號又轉接到CZ1。

　　二、開關電路中CD4013的應用

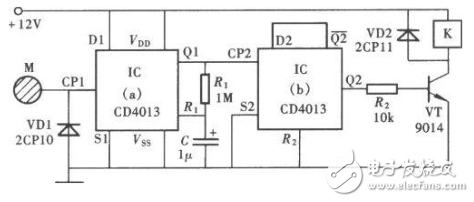

　　電源開關電路采用雙D觸發器CD4013和阻容器構成。如圖所示，ICa和R1、C組成單穩態觸發器。（單穩態電路只有一個穩定狀態，觸發翻轉后經過一段時間會回到原來的穩定狀態。）ICb組成雙穩態觸發器（ 雙穩態電路有兩個穩定狀態，觸發翻轉后會一直保持，有記憶效用，一般作存儲器或計數器）。

　　CP為脈沖輸入端，R為復位斷，S為置位端，Q為輸出端。當M被按下時，CP1上升沿到來，由于D1一直為1，所以Q1為1，由低電平變為高電平，此時Q1通過R1向C1充電，當C1上電壓到達觸發器復位端電平時，Q1又由原來的高電平變為低電平，轉換時間為0.7R1*C。由于Q1與CP2相連，在CP2處就產生了一個脈沖，又由于D與Q非相連，所以每產生一個脈沖，Q就翻轉一次，達到開關的目的。
