數碼管是一種半導體發光器件，其基本單元是發光二極管。數碼管按段數可分為七段數碼管和八段數碼管，八段數碼管比七段數碼管多一個發光二極管單元，也就是多一個小數點（DP）這個小數點可以更精確的表示數碼管想要顯示的內容；按能顯示多少個（8）可分為1位、2位、3位、4位、5位、6位、7位等數碼管。

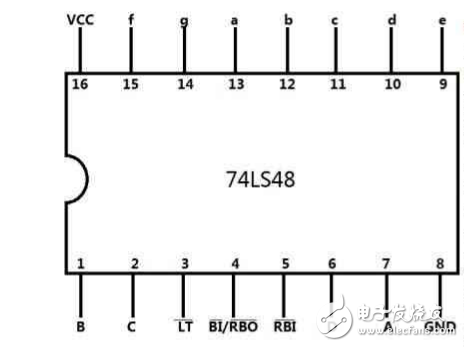

74LS48和共陰極七段數碼管管腳圖：
共陰極7段數碼管譯碼器：
A~D為輸入。D為高位，為二進制編碼;a~g為輸出，高電平有效，分別接共陰極數6 管白}a~g引|腳;7448允許輸入大于9 ;LT為燈測試輸入端。低電平有效。LT=0時。數碼管7段同時得到高電平，以檢查數碼管各段功能；RB1為滅零輸入端，低電平有效。RBI=0時，多位數中不需顯示的0被熄滅;B/RBO為滅燈輸入/滅零輸出端，低電平 有效。輸入BI=0時，各段全滅;作輸出時。若RBO=0，表示3將本該顯示卻不需顯示的0熄滅了。

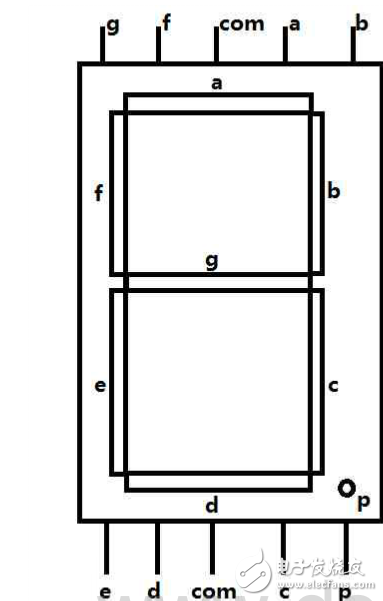

7斷數碼管功能簡介：
分為共陰極和共陽極，注意區分;共陰極數碼管com端要接低電平，由74LS48/49等驅動;共陽極數碼管com端要接高電平，由74LS46/47等驅動;兩個com端僅連接一個即可;將a~f與驅動芯片管腳對應相連即可;需要用到小數點p時，連接p弓|腳即可。
?

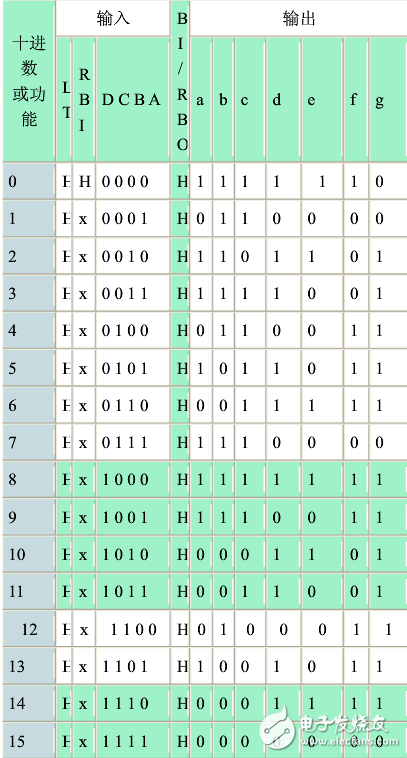

? ? ?? ?7斷譯碼驅動器功能表
74LS48的轉俞入端是四位二進制信號（8421BCD 碼），a、b、c、d、e、f、g 是七段譯砭器的輸出驅動信號，高電平有效。可直接驅動共陰極七段數碼管，是使能端，起輔助控制作用。使能端的作用如下：
（1） LT 是試燈輸入端，當LT=0， BI=1時，不管其它輸入是什么狀態，a~g七段全亮;

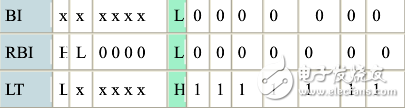

（2）BI 靜態滅燈輸入，當Bl=0，不論其它輸入狀態如何，a~g 均為0，顯示管熄滅;
（3）RBI 動態滅零輸入，當LT=1，RBI=0時，如果A3A2A1A0 （ABCD） =0000時，a~g均為各段熄滅;
（4） RBO 動態滅零輸出，它與滅燈輸入BI 共用- -個引出端。當在動態滅零時輸出才為0。片間與RBI 配合，可用于熄滅多位數字前后所不需要顯示的零。
