二極管簡介

　　二極管，（英語：Diode），電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。而變?nèi)荻O管（Varicap Diode）則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷 （稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。

　　早期的真空電子二極管；它是一種能夠單向傳導電流的電子器件。在半導體二極管內部有一個PN結兩個引線端子，這種電子器件按照外加電壓的方向，具備單向電流的傳導性。一般來講，晶體二極管是一個由p型半導體和n型半導體燒結形成的p-n結界面。在其界面的兩側形成空間電荷層，構成自建電場。當外加電壓等于零時，由于p-n 結兩邊載流子的濃度差引起擴散電流和由自建電場引起的漂移電流相等而處于電平衡狀態，這也是常態下的二極管特性。

　　早期的二極管包含“貓須晶體（“Cat‘s Whisker” Crystals）”以及真空管（英國稱為“熱游離閥（Thermionic Valves）”）。現今最普遍的二極管大多是使用半導體材料如硅或鍺。

二極管百科

　　二極管，（英語：Diode），電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。而變?nèi)荻O管（Varicap Diode）則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷 （稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。

　　早期的真空電子二極管；它是一種能夠單向傳導電流的電子器件。在半導體二極管內部有一個PN結兩個引線端子，這種電子器件按照外加電壓的方向，具備單向電流的傳導性。一般來講，晶體二極管是一個由p型半導體和n型半導體燒結形成的p-n結界面。在其界面的兩側形成空間電荷層，構成自建電場。當外加電壓等于零時，由于p-n 結兩邊載流子的濃度差引起擴散電流和由自建電場引起的漂移電流相等而處于電平衡狀態，這也是常態下的二極管特性。

　　早期的二極管包含“貓須晶體（“Cat‘s Whisker” Crystals）”以及真空管（英國稱為“熱游離閥（Thermionic Valves）”）。現今最普遍的二極管大多是使用半導體材料如硅或鍺。

　　工作原理

　　晶體二極管為一個由p型半導體和n型半導體形成的pn結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于pn結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流I0。當外加的反向電壓高到一定程度時，pn結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。pn結的反向擊穿有齊納擊穿和雪崩擊穿之分。

　　1 二極管工作原理：二極管=PN結+馬甲兒

　　在半導體性能被發現后，二極管成為了世界上第一種半導體器件，目前最常見的結構是，在PN結上加上引線和封裝，就成為一個二極管，甚至可以說二極管實際上就是由一個PN結構成的，因此二極管工作原理約等于PN的工作原理，小編從源頭講講二極管（PN結）到底是怎么來的？

　　1.1 二極管工作原理：二極管PN節的好哥倆：P型半導體、N型半導體

　　我們一般根據導電能力（電阻率）的不同將物體來劃分導體、絕緣體和半導體。更通俗地講，完全純凈的、不含雜質的半導體稱為本征半導體。主要常見代表有硅、鍺這兩種元素的單晶體結構。但實際半導體不能絕對的純凈，這類半導體稱為雜質半導體。

　　P型半導體

　　如果我們在純硅中摻入少許的硼（最外層有3個電子），就反而少了1個電子，而形成一個空穴，這樣就形成P型半導體（少了1個帶負電荷的原子，可視為多了1個正電荷）。因三價雜質原子在與硅原子形成共價鍵時，缺少一個價電子而在共價鍵中留下一個空穴。

　　圖1.P型半導體的共價結構

　　在P型半導體中空穴是多數載流子，它主要由摻雜形成;自由電子是少數載流子，由熱激發形成。空穴很容易俘獲電子，使雜質原子成為負離子。三價雜質因而也稱為受主雜質。

　　N型半導體

　　如果在純硅中摻雜少許的砷或磷（最外層有5個電子），就會多出1個自由電子，這樣就形成N型半導體，因五價雜質原子中只有四個價電子能與周圍四個半導體原子中的價電子形成共價鍵，而多余的一個價電子因無共價鍵束縛而很容易形成自由電子，如圖1所示。

　　圖2. N型半導體的共價結構

　　在N型半導體中自由電子是多數載流子，它主要由雜質原子提供;空穴是少數載流子，由熱激發形成。提供自由電子的五價雜質原子因帶正電荷而成為正離子，因此五價雜質原子也稱為施主雜質。

　　1.2 PN結=P∩N（注：“∩”交集）

　　在一塊完整的硅片上，用不同的摻雜工藝使其一邊形成N型半導體另一邊形成P型半導體后，兩種半導體的交界面附近的區域為PN結，如圖3所示。在空間電荷區，由于缺少多子，所以也稱耗盡層。

　　圖3.PN結原理圖

　　PN結的每端都帶電子，這樣排列使電流只能從一個方向流動。當沒有電壓通過二極管時，電子就沿著過渡層之間的匯合處從N型半導體流向P型半導體，從而形成一個耗盡區。在損耗區中，半導體物質會回復到它原來的絕緣狀態--所有的這些“電子空穴”都會被填滿，所以就沒有自由電子，也就沒有電流流動。

　　2 二極管工作原理：二極管PN節的單向?qū)щ娞匦?--最最最最最重要！

　　2.1二極管小實驗

　　在電子電路中，將二極管的正極（P區）接在高電位端，負極（N區）接在低電位端，二極管就會導通，這種連接方式稱為正向偏置。必須說明，當加在二極管兩端的正向電壓很小時，二極管仍然不能導通，流過二極管的正向電流十分微弱。只有當正向電壓達到某一數值（這一數值稱為“門檻電壓”，鍺管約為0.2V，硅管約為0.6V）以后，二極管才能直正導通。導通后二極管兩端的電壓基本上保持不變（鍺管約為0.3V，硅管約為0.7V），稱為二極管的“正向壓降”。

　　將二極管的正極（P區）接在低電位端，負極（N區）接在高電位端，此時二極管中幾乎沒有電流流過，此時二極管處于截止狀態，這種連接方式，稱為反向偏置。二極管處于反向偏置時，仍然會有微弱的反向電流流過二極管，稱為漏電流。當二極管兩端的反向電壓增大到某一數值，反向電流會急劇增大，二極管將失去單方向?qū)щ娞匦裕藭r二極管被擊穿，這就是二極管的反向擊穿特性，將在下一節介紹。

　　2.2 二極管上升到理論

　　為了除掉耗盡區，就必須使N型向P型移動和空穴應反向移動。為了達到目的，將PN結N極連接到電源負極，P極連接到正極。這時在N型半導體的自由電子會被負極電子排斥并吸引到正極電子，在P型半導體的電子空穴就移向另一方向。當電壓在電子之間足夠高的時候，在耗盡區的電子將會在它的電子空穴中和再次開始自由移動，耗盡區消失，電流流通過二極管，如圖4所示。

　　圖4. PN結加正向電壓時的導電情況

　　若P極接到電源負極，N型接到正極。這時電流將不會流動。N型半導體的負極電子被吸引到正極電子。P型半導體的正極電子空穴被吸引到負極電子。因為電子空穴和電子都向錯誤的方向移動，所以就沒有電流流通過匯合處，耗盡區增加，如圖5所示。

　　圖5. PN結加反向電壓時的導電情況

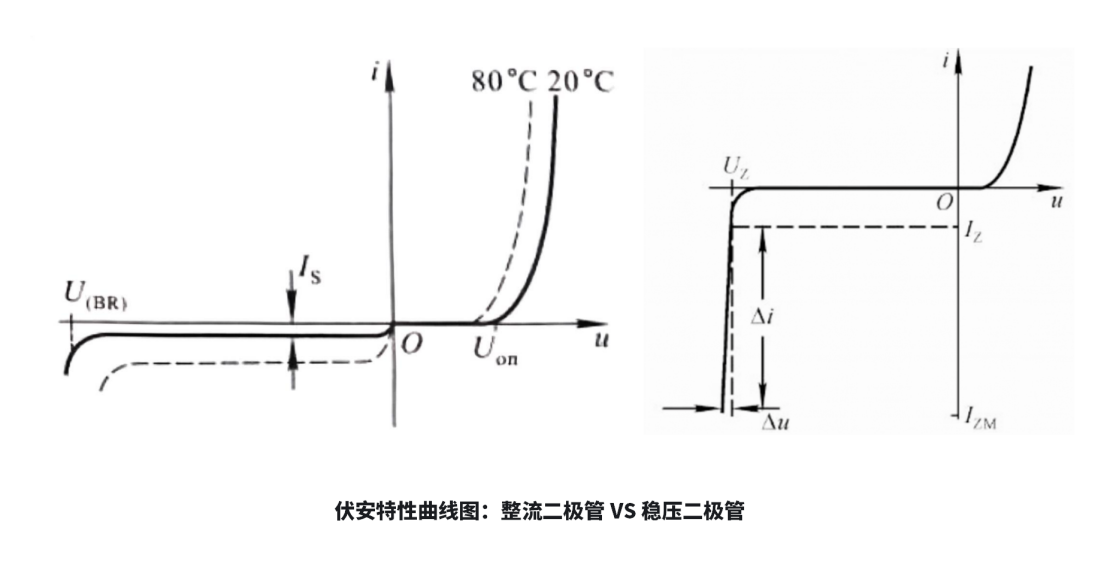

　　PN結V-I 特性表達式（伏安特性曲線如圖6所示）

　　其中，IS ——反向飽和電流;

　　VT ——溫度的電壓當量;

　　且在常溫下（T=300K）時，

　　圖6. PN結的伏安特性曲線

　　2.3總結

　　PN結加正向電壓時，呈現低電阻，具有較大的正向擴散電流;

　　PN結加反向電壓時，呈現高電阻，具有很小的反向漂移電流。

　　PN結具有單向?qū)щ娦浴?/p>

　　3 二極管工作原理：二極管PN節的反向擊穿—大大的有用！

　　當PN結的反向電壓增加到一定數值時，反向電流突然快速增加，此現象稱為PN結的反向擊穿。發生反向擊穿時，在反向電流很大的變化范圍內，PN結兩端電壓幾乎不變，如圖7所示。反向擊穿分為電擊穿和熱擊穿，PN結熱擊穿后電流很大，電壓又很高，消耗在結上的功率很大，容易使PN結發熱，把PN結燒毀。熱擊穿是不可逆的。PN結電擊穿從其產生原因又可分為雪崩擊穿和齊納擊穿兩種類型。

　　圖7.PN結的反向擊穿

　　雪崩擊穿

　　當PN結反向電壓增加時，空間電荷區中的電場隨著增強。通過空間電荷區的電子和空穴，在電場作用下獲得的能量增大，在晶體中運動的電子和空穴，將不斷地與晶體原子發生碰撞，當電子和空穴的能量足夠大時，通過這樣的碰撞，可使共價鍵中的電子激發形成自由電子—空穴對，這種現象稱為碰撞電離。新產生的電子和空穴與原有的電子和空穴一樣，在電場作用下，也向相反的方向運動，重新獲得能量，又可通過碰撞，再產生電子—空穴對，這就是載流子的倍增效應。當反向電壓增大到某一數值后，載流子的倍增情況就像在陡峻的積雪山坡上發生雪崩一樣，載流子增加得多而快，使反向電流急劇增大，于是PN結就發生雪崩擊穿。

　　雪崩擊穿多發生在雜質濃度較低的二極管，一般需要比較高的電壓（》6V），擊穿電壓與濃度成反比。

　　齊納擊穿

　　在加有較高的反向電壓下，PN結空間電荷區中存在一個強電場，它能夠破壞共價鍵將束縛電子分離出來造成電子—空穴對，形成較大的反向電流。發生齊納擊穿需要的電場強度約為2*105V/cm，這只有在雜質濃度特別大的PN結中才能達到，因為雜質濃度大，空間電荷區內電荷密度（即雜質離子）也大，因而空間電荷區很窄，電場強度就可能很高。一般整流二極管摻雜濃度沒有這么高，它在電擊穿中多數是雪崩擊穿造成的。

　　齊納擊穿多數出現在雜質濃度較高的二極管，如穩壓管（齊納二極管）。

　　必須指出，上述兩種電擊穿過程是可逆的，當加在穩壓管兩端的反向電壓降低后，管子仍可以恢復原來的狀態。但它有一個前提條件，就是反向電流和反向電壓的乘積不超過PN結容許的耗散功率，超過了就會因為熱量散不出去而使PN結溫度上升，直到過熱而燒毀，這種現象就是熱擊穿。所以熱擊穿和電擊穿的概念是不同的。電擊穿往往可為人們所利用（如穩壓管），而熱擊穿則是必須盡量避免的。

　　小問題

　　1） PN結的反向擊穿電壓是多少？

　　采取適當?shù)膿诫s工藝，將硅PN結的雪崩擊穿電壓可控制在8～1000V。而齊納擊穿電壓低于5V。在5～8v之間麗種擊穿可能同時發生。

　　2） 二極管三極管和穩壓管是否一樣呢？

　　不一樣，BC結的反向擊穿電壓低的幾十伏，高的數百伏，但有一點是一樣的，就是NPN管的BE結反向擊穿電壓都是6V左右，因此NPN管的BE結可當6V穩壓管用。

　　補充：應該是所有硅材料管（PNP和NPN）的BE結都有反向擊穿電壓都是6V這特性，利用這特性可鑒別管子的C和E腳，用10K檔分別測BC和BE的反向電阻，擊穿的是BE結。

　　4 二極管工作原理：二極管PN結的極間電容

　　PN結的P型和N型兩快半導體之間構成一個電容量很小的電容，叫做“極間電容”（如圖所示）。由于電容抗隨頻率的增高而減小。所以，PN結工作于高頻時，高頻信號容易被極間電容或反饋而影響PN結的工作。但在直流或低頻下工作時，極間電容對直流和低頻的阻抗很大，故一般不會影響PN結的工作性能。PN結的面積越大，極間電容量越大，影響也約大，這就是面接觸型二極管（如整流二極管）和低頻三極管不能用于高頻工作的原因。

　　5 二極管工作原理：數字萬用表測試二極管好壞

　　二極管比較容易損壞的元件，其燒壞容易造成線路短路或斷路的情況，影響電器正常工作，因此需要掌握測試二極管好壞的方法。

　　關于如何使用數字萬用表，請參考小編的《數字萬用表使用方法》，這里主要介紹數字萬用表測試二極管好壞。

　　1） 辨別出二極管的正負極，有白線的一端為負極，另一端為正極。

　　2） 將萬用表上的旋鈕撥到通斷檔位，并將紅黑表筆插在萬用表的正確位置。

　　3） 將紅表筆接二極管正極，黑表筆接負極。然后觀察讀數，如果滿溢（即顯示為1），則二極管已壞。若有讀數，則交換表筆，若還有讀數而不滿溢，則二極管壞。

　　4） 如果是發光二極管，若二極管正常，則可以看到微弱的亮光，長腳為正極。

　　6 二極管工作原理：二極管的主要參數

　　1） 額定正向工作電流

　　二極管長期連續工作時允許通過的最大正向電流值。因為電流通過管子時會使管芯發熱，溫度上升，溫度超過容許限度（硅管為140左右，鍺管為90左右）時，就會使管芯過熱而損壞。所以，二極管使用中不要超過二極管額定正向工作電流值。

　　2） 最高反向工作電壓

　　加在二極管兩端的反向電壓高到一定值時，會將管子擊穿，失去單向?qū)щ娔芰Α榱吮ＷC使用安全，規定了最高反向工作電壓值。

　　3） 反向電流

　　二極管在規定的溫度和最高反向電壓作用下，流過二極管的反向電流。反向電流越小，管子的單方向?qū)щ娦阅茉胶谩Ｖ档米⒁獾氖欠聪螂娏髋c溫度有著密切的關系，大約溫度每升高10，反向電流增大一倍。

　　4） 最高工作頻率fM（MC）

　　二極管能承受的最高頻率。通過PN結交流電頻率高于此值，二極管接不能正常工作。

　　5） 最高反向工作電壓VRM（V）

　　二極管長期正常工作時，所允許的最高反壓。若越過此值，PN結就有被擊穿的可能，對于交流電來說，最高反向工作電壓也就是二極管的最高工作電壓。

　　6） 最大整流電流IOM（mA）

　　二極管能長期正常工作時的最大正向電流。因為電流通過二極管時就要發熱，如果正向電流越過此值，二極管就會有燒壞的危險。所以用二極管整流時，流過二極管的正向電流（既輸出直流）不允許超過最大整流電流。

　　7 二極管工作原理：特殊體二極管

　　1） 穩壓二極管

　　電路符號：與普通二極管的電路符號稍有區別。

　　原理：又叫齊納二極管，是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。在這臨界擊穿點上，反向電阻降低到一個很小的數值，在這個低阻區中電流增加而電壓則保持恒定

　　用途：穩壓管主要被作為穩壓器或電壓基準元件使用。穩壓二極管可以串聯起來以便在較高的電壓上使用，通過串聯就可獲得更高的穩定電壓。

　　2） 發光二極管（LED）

　　電路符號：在普通二極管電路符號的邊上加兩個向外發射的箭頭。

　　原理：利用自由電子和空穴復合時能產生光的半導體制成，采用不同的材料，可分別得到紅、黃、綠、橙色光和紅外光。常用元素周期表中Ⅲ、Ⅴ族元素的化合物，如砷化鎵、磷化鎵等。制作材料決定光的顏色（光譜的波長）。

　　特點：通以正向電流發光，光亮度隨著電流的增大而增強，工作電流為幾個毫安到幾十毫安，典型工作電流為10mA左右。正向?qū)妷狠^大。

　　用途：一般作為電子產品的指示燈

　　3） 光電二極管

　　電路符號：在普通二極管電路符號的邊上加兩個朝向管子的箭頭。

　　原理：普通二極管在反向電壓作用時處于截止狀態，只能流過微弱的反向電流，光電二極管在設計和制作時盡量使PN結的面積相對較大，以便接收入射光。光電二極管是在反向電壓作用下工作的，沒有光照時，反向電流極其微弱，叫暗電流;有光照時，反向電流迅速增大到幾十微安，稱為光電流。光的強度越大，反向電流也越大。光的變化引起光電二極管電流變化，這就可以把光信號轉換成電信號，成為光電傳感器件

　　特點：無光照時與普通二極管一樣具有單向?qū)щ娦浴Ｊ褂脮r，光電二極管的PN結應工作在反向偏置狀態，在光信號的照射下，反向電流隨光照強度的增加而上升（這時的反向電流叫光電流）。光電流也與入射光的波長有關。

　　用途：用于測量光照強度、做光電池。

　　4） 變?nèi)荻O管

　　電路符號：在普通二極管電路符號的邊上加一個電容符號。

　　原理：當外加順向偏壓時，有大量電流產生，PN（正負極）結的耗盡區變窄，電容變大，產生擴散電容效應;當外加反向偏壓時，則會產生過渡電容效應。但因加順向偏壓時會有漏電流的產生，所以在應用上均供給反向偏壓。

　　用途：用于電子調諧、調頻、調相和自動控制電路等。

　　5） 肖特基二極管

　　電路符號：與普通二極管的電路符號稍有區別。

　　原理：貴金屬（金、銀、鋁、鉑等）A為正極，以N型半導體B為負極，利用二者接觸面上形成的勢壘具有整流特性而制成的金屬-半導體器件。

　　特點：為反向恢復時間極短（可以小到幾納秒），正向?qū)▔航祪H0.4V左右。

　　用途：多用作高頻、低壓、大電流整流二極管、續流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。在通信電源、變頻器等中比較常見。

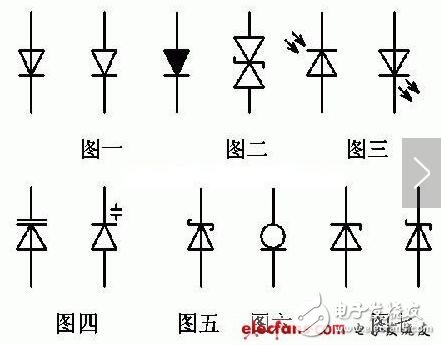

　　二極管符號及含義

　　圖一普通二極管，第一個是國內標準的畫法;

　　圖二雙向瞬變抑制二極管;

　　圖三分別是光敏或光電二極管，發光二極管;

　　圖四為變?nèi)荻O管;

　　圖五是肖特基二極管;

　　圖六是恒流二極管;

　　圖七是穩壓二極管;

　　如何辨別二極管的正負極

　　對于男人來說，擁有基本的維修技能是加分項，神馬電器故障，輕松搞定，必定讓他人刮目相看，如何辨別二極管的正負極。

　　方法/步驟

　　方法一：對于普通二極管，可以看管體表面，有白線的一端為負極。

　　方法二：對于發光二極管，引腳長的為正極，短的為負極。

　　方法三：如果引腳被剪得一樣長了，發光二極管管體內部金屬極較小的是正極，大的片狀的是負極。

　　方法四：如果眼睛近視看不清，也可打開萬用表，將旋鈕撥到通斷檔，將紅黑表筆分別接在兩個引腳。若有讀數，則紅表筆一端為正極；若讀數為“1”，則黑表筆一端為正極。
