巡航控制系統由巡航控制開關、傳感器、巡航控制ECU、執行器等組成。巡航控制開關和傳感器將信號送至ECU，ECU根據這些信號計算出節氣門的合理開度，并給執行器發出信號，調節節氣門的開度，保持汽車按設定的車速等速行駛。

　巡航控制開關

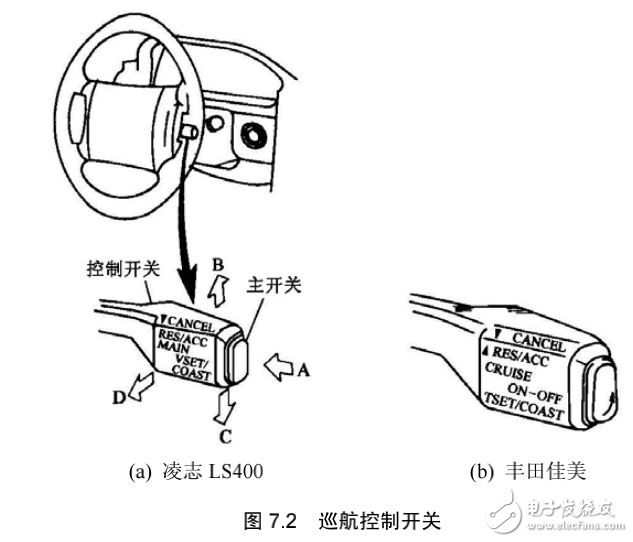

　　巡航控制開關一般采用手柄式開關，安裝于轉向盤下方，如圖7.2所示。也有的采用按鍵式開關，裝在轉向盤上。以豐田車系為例，巡航控制開關包括主開關（MAIN）、設定／減速開關（SET/COAST）、恢復／加速開關（RES/ACC）和取消開關（CANCEL）。

　　1．主開關

　　主開關（MAIN）是巡航控制系統的主電源開關，位于巡航控制開關的端部，為按鍵式開關，如圖7.2所示。按下主開關，電源接通；再按一次主開關，電源斷開。當主開關接通時，如果將點火開關關閉，主開關也關閉。當再次接通點火開關時，巡航主開關并不接通，而保持關閉。

　　2．控制開關

　　手柄式巡航控制開關一般由設定／減速開關、恢復／加速開關和取消開關組成。該開關為自動回位型。當向下推控制開關時（圖7.2中的方向C），設定／減速開關接通，放松控制開關時，開關自動回到原始位置；當向上推控制開關時（圖7.2中的方向B），恢復，加速開關接通；當向后拉控制開關時，取消開關接通（圖7.2中的方向D）。

　　3．退出巡航控制開關

　　退出巡航控制開關是指開關接通后能使巡航系統自動退出工作的開關。退出巡航控制開關除取消開關外，還包括制動燈開關、駐車制動開關、離合器開關（手動變速器1和空擋啟動開關f自動變速器1。
