Cortex-Mx 內核內部包含了一個 SysTick 定時器， SysTick 是一個 24 位的倒計數 定時器， 當計到 0 時， 將從 RELOAD 寄存器中自動重裝載定時初值。只要不把它在 SysTick 控制及狀態寄存器中的使能位清除，就永不停息。SysTick 在《STM32xx 中文 參考手冊》里面基本沒有介紹，其詳細介紹，內核編程手冊中。 在工程中我們將以 STM32F373 為例，為 SysTick 配置 1ms，利用 1ms 中斷處理系統任務。下面我們介紹 下寄存器：

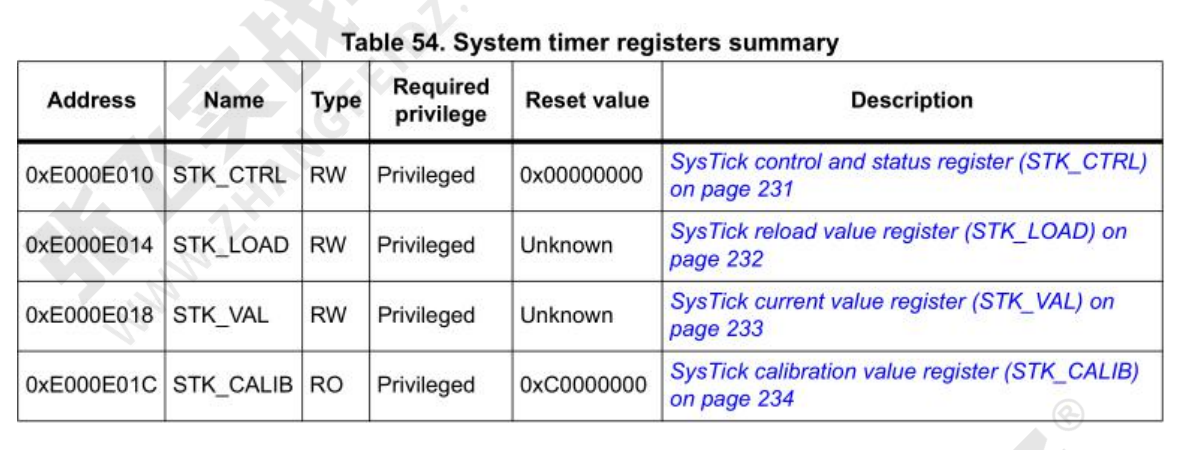

下圖是 SysTick 定時器的 4 個寄存器概括，我們介紹部分使用的寄存器：

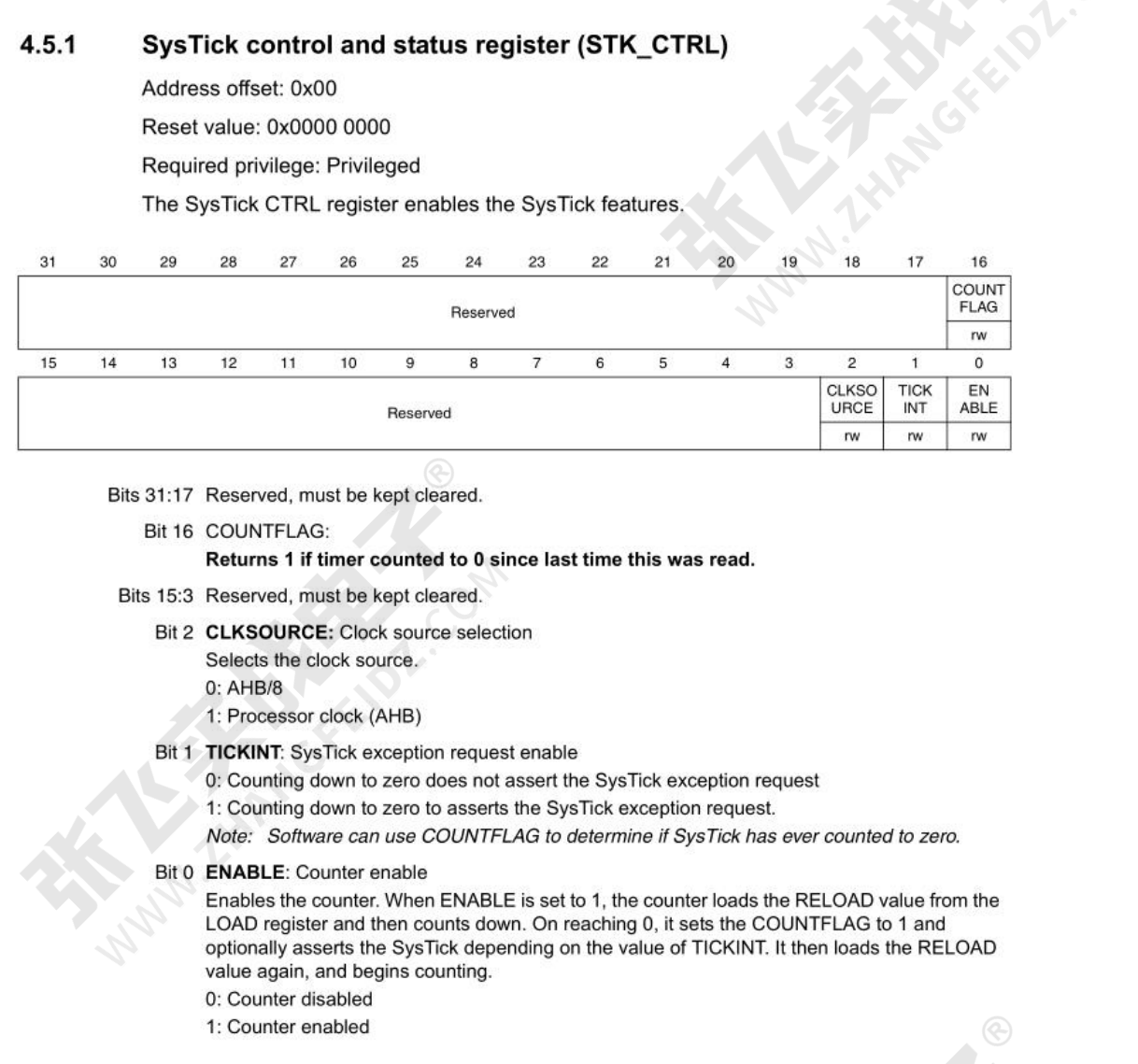

SysTick 控制和狀態寄存器

這個寄存器的 EBNALE(0 位)為 SysTick 的使能位，TICKINT(1 位)為設置是否產生 中斷，CLKSOURCE(2 位)為時鐘選擇，當為 1 時 AHB 時鐘不分頻，為 0 時 AHB 時鐘 8 分頻。當然我們選擇使能定時器，產生中斷，并選擇 AHB 8 分頻。假如系統時鐘為 72M， 即可獲得 72/8 = 9M 的 SysTick 時鐘頻率。使能 SysTick 并產生中斷，8 分頻時鐘，代 碼如下：

SysTick->CTRL = (0<<2) | (1<<1) | (1<<0);

SysTick 重裝載值寄存器

該圖來自數據手冊中斷和事件章節

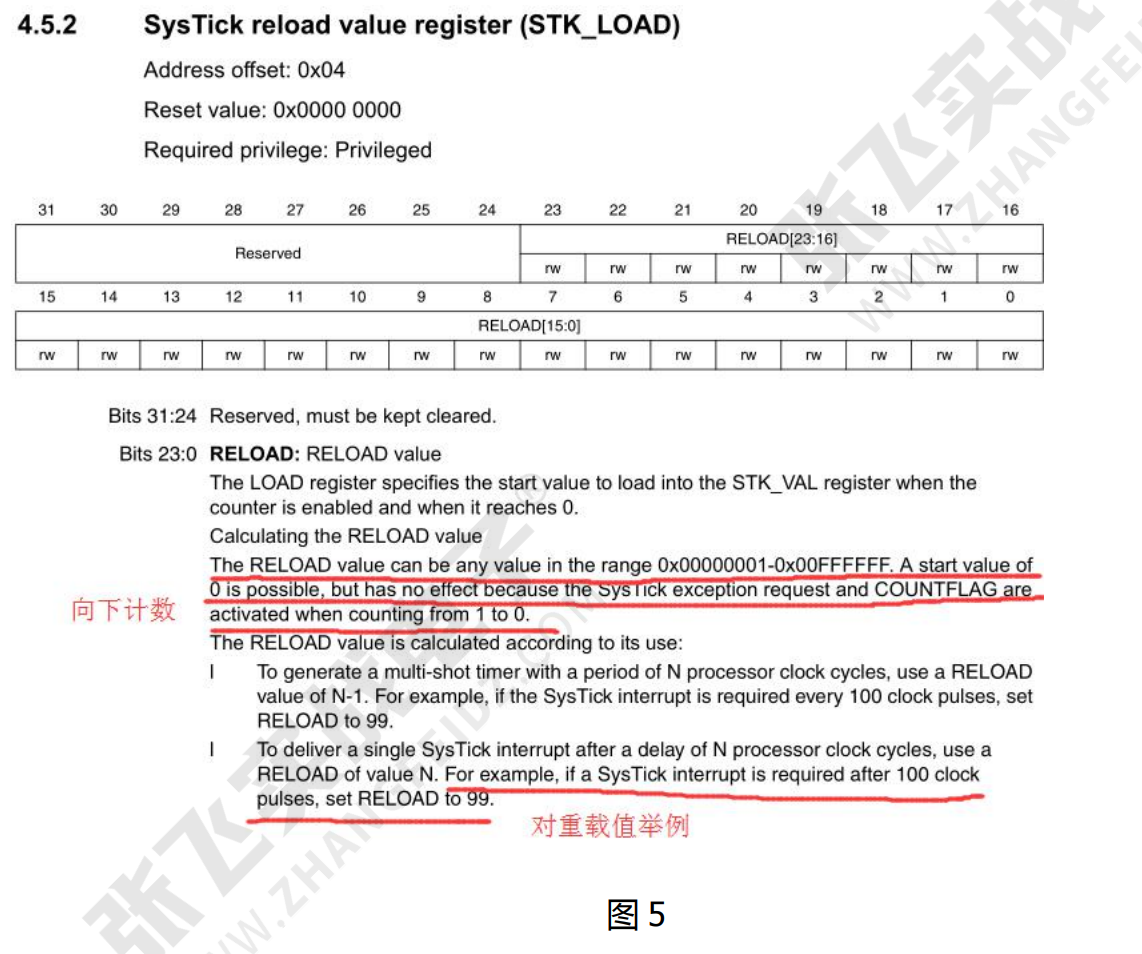

圖 5 為 SysTick 重載計數值寄存器 RELOAD([23:0])，從該介紹我們可以得出結論， SysTick 的計數方式為向下計數，也就是從 RELOAD([23:0])值向下遞減，當減到 0 的時 候產生標志位，這個時候會重新裝載該寄存器值，循環執行上面的步驟。那麼我們可以 利用這個功能做一個 1ms 的定時器，我們已經配置系統時鐘為 72M，使用系統時鐘的 8 分頻（9M）作為 SysTick 定時器的時鐘，也就是說時鐘周期 T = 1/9M(ns),即 SysTick 減1需要1/9M(ns),我們定時1ms那麼重載寄存器的值為 1ms/(1/9M(ns))-1 = 8999（注 意這里要進行單位換算），這也就是我們的重裝載值，下面給出具體代碼配置，其中使 能等操作包含在 SysTick_Config();函數里面。配置代碼如下：

SysTick->LOAD = 8999;

單個寄存器講完了我們總結一下綜合起來讓 SysTick 工作起來，我們把 SySTick 的配置 單獨做成一個函數如下：

Void SysTick_Init(void)

{

     /*

第一步：裝載值

第二步：使能 SysTick 并允許中斷，8 分頻時鐘

第三步：設置 SysTick 優先級
