      IBIS模型總質量的確定

      2017-05-31 | rar | 0.42 MB | 次下載 | 免費

      資料介紹

      　　IBIS 模型的目視 QC 檢查包括文本和波形手動檢查。這種目視檢查期間，建模工程師要驗證 IBIS 模型的報頭是否包含準確的信息。例如，報頭必須有產品系列所列范圍內的正確產品，同時必須有正確的建模注釋和注解。報頭之后，模型必須有合理的封裝寄生以及明確定義的選擇符輸入，還必須直接映射產品說明書中的參數，包括緩沖器類型、負載狀態、輸入緩沖器閾值以及工作或指定溫度范圍。

      　　另外，DC 和瞬態波形必須符合 IBIS 標準。DC 波形的測量電壓跨度范圍為–VDD 到 +2 × VDD（其中 VDD 為緩沖器的電源電壓）。這一范圍中，輸入和輸出電流不得超出 2A。請注意，在 IBIS 模型報頭的注釋部分，解釋了出現 2A 以上過大電流的原因。圖 1 顯示了輸出緩沖器的下拉測試配置，而圖 2 則顯示了某個 IBIS 模型所產生下拉曲線的一個例子。

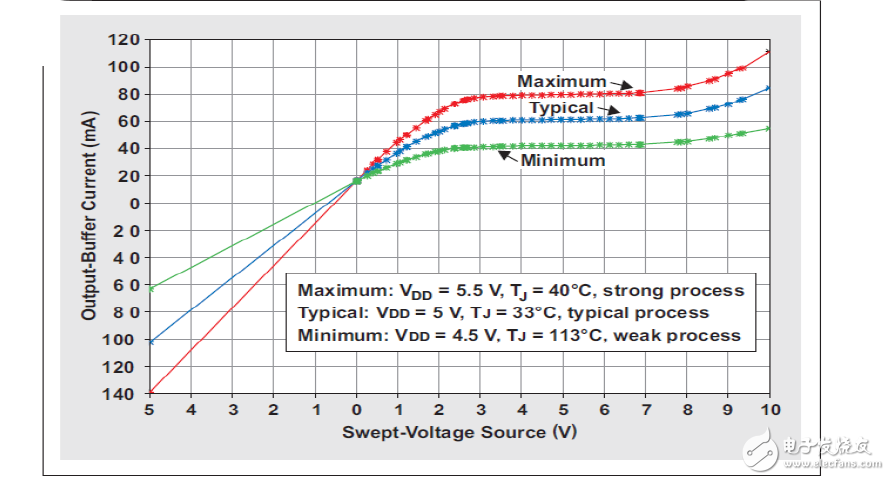

      　　圖 2 DAC7718 輸出緩沖器的下拉 IBIS 圖

      IBIS模型總質量的確定

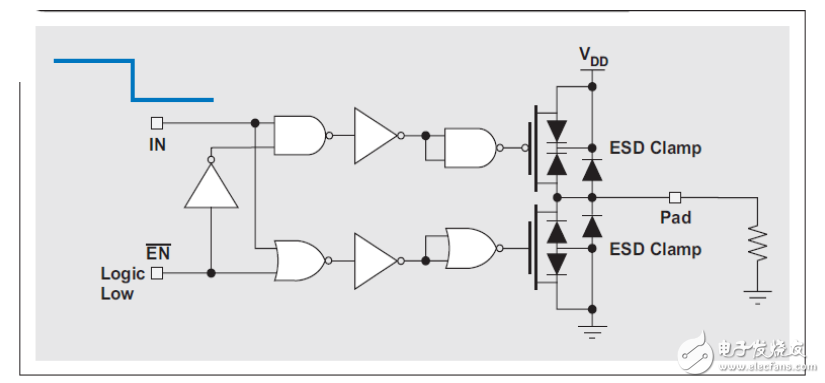

      　　圖 3 輸出緩沖器的下降沿 V-t 測試電路

      IBIS模型總質量的確定

      　　圖 3 顯示了一個輸出緩沖器瞬態下降沿的正確測試電路結構。焊盤之后的電阻器一般為 50Ω；但是，根據產品說明書中所稱 IC 要求的不同，其可以為其他不同值。
