簡易鎖存電路保護電源設計技巧

2017-12-08 | rar | 0.6 MB | 次下載 | 1積分

資料介紹

曾經是否需要過一款簡單、低成本的鎖存電路?圖1顯示的就是這樣一款電路,它只需幾元錢的組件便可以提供電源故障保護,基本上是一個可控硅整流器SCR),結合了一些離散組件。兩個晶體管正常情況下為關閉狀態。若想開啟鎖存,您需要將PNP基極驅動為低電平,或者將NPN基極驅動為高電平,直至其中一個晶體管開啟。這樣會形成集電極電流,讓另一個晶體管也開啟,從而進一步開啟初始晶體管。電路以一種再生方式執行鎖存操作。電流僅受限于電源阻抗和晶體管特性,從而允許電路對電容器快速放電。
簡易鎖存電路保護電源設計技巧?

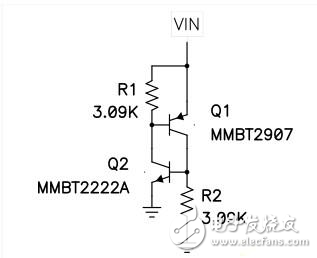

圖1使用離散組件構建一個具有受控保持電流的SCR

這種電路的一個有趣特性是,您可以通過選擇電阻器值建立SCR的保持電流。為了讓鎖存電路在觸發以后仍然保持開啟,兩個基極發射極結點必須要有足夠的電壓(~0.7 V)讓其保持開啟狀態。這就意味著,如果向它提供的電流為Vbe/R1+Vbe/R2以上,則電路鎖存。如果鎖存電路連接一個小電流的電容器,則鎖存電路對該電容器放電。一旦電路的電流減少至保持電流以下,它便關閉。
簡易鎖存電路保護電源設計技巧?

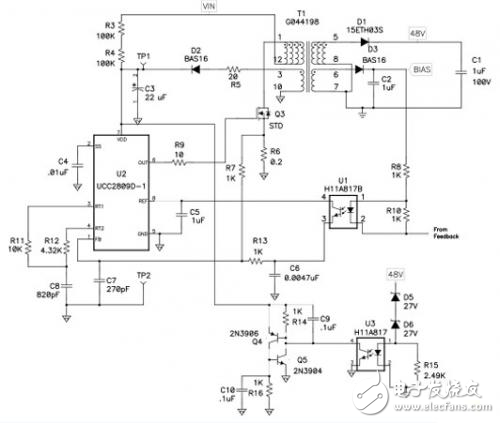

圖2編程實現SCR的鎖存控制

圖2顯示了這種電路一個很好使用方法。圖中所示為一個高壓輸入、48-V輸出反向轉換器,它在出現由控制電路故障引起的輸出過電壓狀態時,利用SCR來關閉電源。輸入電壓首次施加于電路時,流經R3和R4的電流便對大容量電容器C3充電。當C3的電壓達到足夠高時,控制IC便開始工作,對功率FET Q3進行開關操作,并將能量傳送給輸出端。通過控制U1的電流,實現對輸出電壓的調節,從而控制通過變壓器傳輸的能量。這種電路還通過U3提供隔離式過電壓保護。我們選擇使用了齊納二極管D5和D6,它們在正常工作期間不導電。在出現過電壓的情況下,它們便開始導電,壓制光耦合器U3的電流。U3觸發由Q4和Q5組成的鎖存電路。鎖存電路對偏置電容器C3放電,而當VDD電壓達到U2的欠壓停止點時U2停止工作。
