斷路器的發展趨勢

　　進入行的世紀時，我國低壓電器，將按照“小型化、高分?jǐn)唷⒌驮肼暋⒐ぷ骺煽俊⒅鸩綄?shí)現智能化”的要求發展，不斷創造出符合時代需要的新產品。

　　1） 萬能式低壓斷路器

　　全國聯合設計的 DW45 系列智能型萬能式斷路器已完成全系列殼架電流的研發工作，它的殼架電流已有 2000，3200，4000，5000，6300A。可以滿足容量從 1250，1600，2000，2500，3150kVA 單臺變壓器做主保護開關（6300A 規格的短路分?jǐn)嗄芰_(dá) AC400V，120kA）。在短路分?jǐn)嗄芰邦~定電流方面，近五年內能適應電網的要求。因此，它今后發展主要是智能化通信功能。實現更全面的小、中、大區域現場總線的遙控、遙測、遙信、遙調。

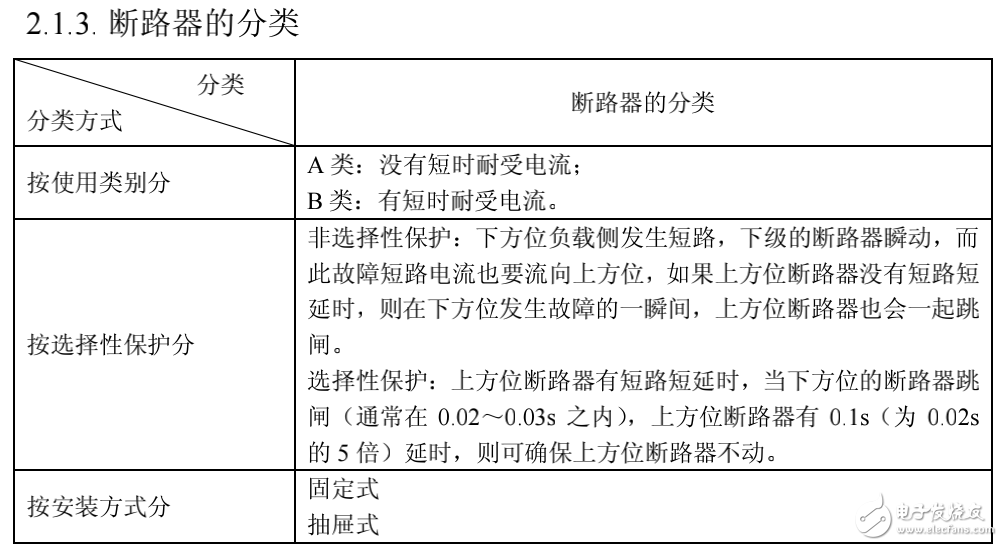

　低壓斷路器的原理與構造

　　無論是萬能式、塑殼式或是小型斷路器，斷路器的本體的結構基本相同，所不同的是尺寸大小和零部件的形狀。

　　1） 塑殼式斷路器的結構，由七個部分組成n 過載脫扣器熱動式：由發熱元件與雙金屬元件組成。當有一定的過載電流流過發熱元件，它發熱，熱量傳遞給雙金屬元件，使之受熱膨脹、彎曲、推開鎖扣，使四連桿的操動機構動作帶動斷路器跳閘（以上是旁熱式，如果無發熱元件，雙金屬元件直接通電發熱為直熱式，雙金屬元件和發熱元件串聯通電發熱為復合式）

　　電磁式（又稱液壓式，俗稱油杯式）：由鐵心、銜鐵、線圈、磁軛等組成，鐵心置于油管內，鐵心上有復位彈簧，油管內注硅油。油管外繞上線圈，銜鐵上勾住一個反作用力的彈簧。當發生過載時，鐵心受電磁螺管力的作用，緩慢上升，經一定的延時后，鐵心升到一定的位置，在克服了銜鐵上的反力彈簧力后，銜鐵被完全吸下，銜鐵腳推動的牽引桿，是斷路器跳閘。復位彈簧和硅油起阻尼作用，即起延時作用，這種過載保護的時間——電流呈反時限特性，即電流越大，螺管力越大，鐵心上移的速度越快，動作時間越短。n 短路脫扣器短路脫扣器是一個電磁鐵機構。n 滅弧裝置滅弧裝置的作用是吸引開斷大電流時產生的電弧，使長弧被分割成短弧，通過滅弧柵片的冷卻，使弧柱極大降溫，去游離效果增大，電弧電壓上升，最終熄滅電弧。n 觸頭用來分合電路，遇線路或設備發生過載或短路時，觸頭被自動打開，動、靜觸頭間產生的電弧被拉長，然后進入滅弧室，因此觸頭的觸點要求具有導電性、耐電弧性、耐熔焊性和耐磨性能良好的銀合金材料制作。對于小型斷路器，通常采用銀——氧化鎘、銀——氧化鋅，對較大電流規格，采用銀——氧化錫、銀——鎳、銀——石墨、銀——碳化鎢等。n 帶自由脫扣的操作機構用手動來操作觸頭的合、分，在出現過載、短路時可自由脫扣（從四連桿變成五連桿機構），此時與手柄的操作無關。
