Ansoft Maxwell 13 2D
一、 永磁同步電機靜態場分析
永磁同步電機靜態場分析分為八步來完成。分別是創建項目，繪制幾何模型，設置各部件材料屬性，設置繞組激勵，設置邊界條件，求解設置，查看求解結果。
1.1 創建項目

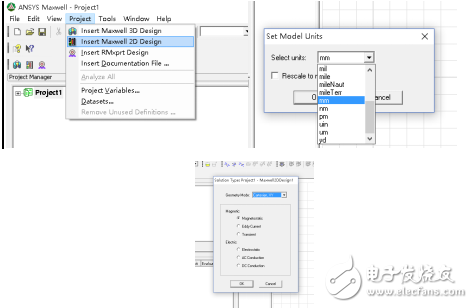

創建2D工程，設置坐標平面和繪圖長度單位，選著求解器類型靜態場（Magneto static），最后將文件夾保存。
1.2 繪制幾何模型
模型繪制分為定子槽及其導體，轉子鐵芯，永磁體，運動邊界和運動區域。
l 定子槽及其導體的繪制

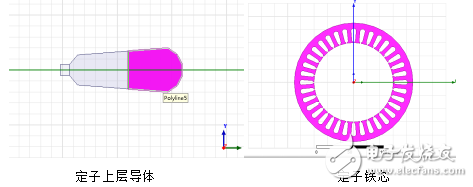

選擇菜單欄Draw下Line命令，繪制定子槽和定子槽中的導體。繪制結果如下圖。
