汽車產業的周邊環境發生了快速的變化。例如，由于社會基礎設施的發展，汽車的安全性和方便性有了很大的改善。當今社會，為了保護全球環境，要求必須符合環境法律法規。東芝先進的半導體技術可以幫助您創造不僅易于使用的、而且有吸引力的、安全的、環保的汽車。

　　東芝公司通過不斷發展全面的系統方案，包括視頻處理、音頻處理和通信技術領域的豐富經驗和專門技術，提供了一整套車載娛樂系統解決方案。

　　對于如今的汽車音響系統而言，外掛接口的性能日益重要，因?yàn)槿藗冊絹?lái)越流行使用數碼音頻播放器和手機欣賞音樂。

　　東芝可提供滿足這種市場需求的集成電路以及能夠提升收音機和CD播放器基本功能的集成電路。

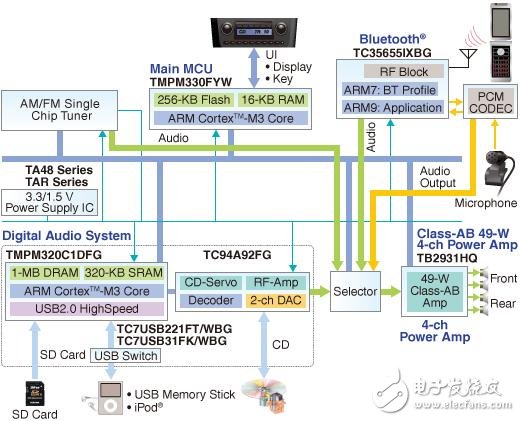

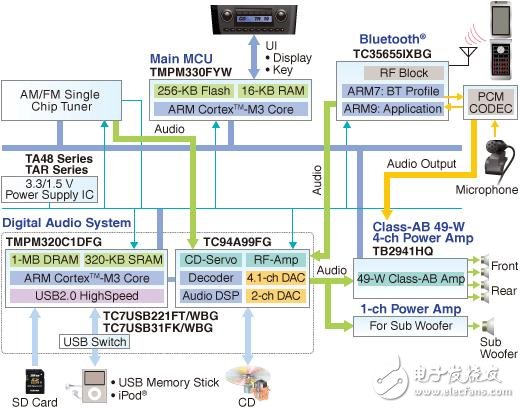

　　OEM和高端配件市場汽車音響系統

　　OEM和高端配件市場汽車音響系統需要極高的音頻性能和各種特征。

　　東芝可提供多功能、高保真的汽車音響系統解決方案，比如：能夠在駕車時提高接收靈敏度的中頻采樣數位雙調諧器；支持多聲道輸出的音頻DSP；帶防震內存的CD處理器（防止CD播放器出現跳音）；以及高效功率放大器。

　　此外，東芝的音響解決方案可以方便地連接到USB便攜式音頻播放器（例如iPod?）等擴展設備；含有支持免提通話和音樂回放的Bluetooth?手機；可以使用語音識別和語音合成來實現免提互動。這些功能有助于提高駕駛安全性和舒適性。

　　中端汽車音響系統

　　中端汽車音響系統需要極高的音頻性能和各種特征。

　　東芝可提供多功能、高保真的汽車音響系統解決方案，比如：能夠提高無線電接收的中頻采樣數字調諧器；支持多聲道輸出的音頻DSP（可以實現高保真聲音重放）；以及高輸出的功率放大器。

　　此外，東芝的音響解決方案可以方便地連接到USB便攜式音頻播放器（例如iPod?）等外掛設備；含有支持免提通話和音樂回放的Bluetooth?手機。

　　低端汽車音響系統

　　低端汽車音響系統應該實現性價比平衡。

　　東芝可提供實現低端汽車音響系統特征和性能所需的解決方案，比如：能夠提高無線電接收的中頻采樣數字調諧器；支持MP3、WMA和AAC格式的多格式音頻譯碼器；以及45瓦功率放大器。

　　此外，東芝的音響解決方案可以方便地連接到USB便攜式音頻播放器（iPod?）等外掛設備；含有支持免提通話和音樂回放的Bluetooth?手機。

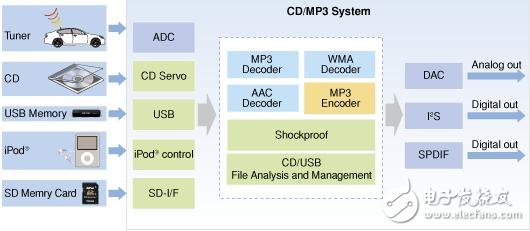

　　CD/MP3和帶USB主機控制器的微控制器

　　東芝公司的CD/MP3處理器能播放標準CD和壓縮音樂文件（比如MP3），并且具有高音質。東芝公司還開發了支持USB MS卡音樂播放、方便連接到可移動音樂播放器（例如iPod?）的CD/MP3處理器。

　　用于汽車音響的東芝CD/MP3處理器支持多存儲介質、多格式音頻譯碼和MP3譯碼。CD/MP3處理器能播放各種音頻格式并能夠連接各種音頻介質。為滿足汽車音響需求，CD/MP3處理器采用的是低漏電SRAM，以減少待機電流。另外，CD/MP3處理器內置DRAM來實現抗震功能，適用于汽車音響、家用音響和可移動音響等移動媒體。

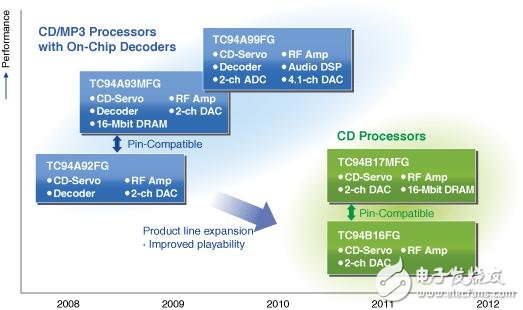

　　路線圖

　　為滿足各種媒體播放器的需求，東芝公司正在研發高性能、特定功能的媒體處理器（例如簡易型CD處理器）。

　　產品介紹

　　帶音頻譯碼器的CD/MP3處理器： TC94A92FG/TC94A93MFG

　　TC94A92FG和TC94A93MFG音頻播放處理器支持CD和壓縮音頻格式。TC94A93MFG包含一個16Mb DRAM，以提供汽車音響所需要的防震性能。TC94A92FG和TC94A93MFG的引腳皆互相兼容，方便設計。因此，不論是否有防震功能，均可以使用相同的PC板制造CD/MP3播放器。另外，TC94A92FG和TC94A93MFG能接收USB SD卡和移動音樂播放器（例如iPod）的音頻位流。用戶可根據產品規格配置這些CD/MP3處理器。

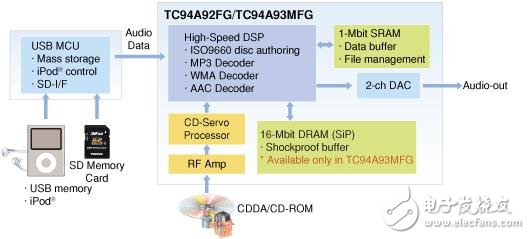

　　TC94A92FG/TC94A93MFG框圖

　　CD部分

　　帶前置射頻放大器和DAC的CD伺服; 1×/2× CLV

　　DSP部分

　　24位數字信號處理（DSP）內核

　　ISO9660認證光盤

　　1Mb SRAM （用于數據緩沖和文件管理）

　　多功能譯碼器（MP3， WMA， AAC）

　　音頻輸入和輸出

　　雙聲道DAC輸出

　　數字輸出（I2S， S/PDIF）

　　電源

　　3.3 V/1.5 V

　　帶音頻DSP和譯碼器的CD/MP3處理器： TC94A99FG

　　TC94A99FG音頻播放處理器支持CD和壓縮音頻格式，除了包括一個音頻DSP作譯碼器外，還包括一個專門用作聲音效果的DSP。另外，TC94A99FG有一個2聲道ADC（用于增強外部音頻輸入流的音效）和一個4.1聲道DAC（實現每個輸出聲道的音效）。TC94A99FG能夠播放USB SD卡和移動音樂播放器（例如iPod）的音頻位流。用戶可根據產品規格對其進行配置，以支持多種媒體。

　　TC94A99FG框圖

　　CD部分

　　帶前置射頻放大器和DAC的CD伺服; 1×/2×/4× CLV

　　DSP部分

　　24位數字信號處理（DSP）內核

　　ISO9660認證光盤

　　1Mb SRAM（用于數據緩沖和文件管理）

　　多功能譯碼器（MP3， WMA， AAC）

　　音頻DSP

　　24位數字信號處理（DSP）內核

　　支持各種音響效果控制功能，如聲音均衡和聲場控制

　　音頻輸入和輸出

　　2聲道ADC輸入

　　4.1聲道DAC輸出

　　數字輸出（I2S， S/PDIF）

　　電源

　　3.3 V/1.5 V

　　帶有USB主機控制器的MCU： TMP320C1DFG

　　TMP320C1DFG是一款專為音頻控制應用場合開發的、帶有高速USB和SD主機控制器的微型控制器。

　　TMP320C1DFG集成了以144 MHz頻率運行的Cortex-M3?內核、320 KB的高速SRAM 和1MB的大容量DRAM。使用TMP320C1DFG可以為存儲在大容量USB內存（如U盤）中的音樂文件快速創建音樂文件數據庫。

　　ARM Cortex-M3?內核

　　內部工作電壓： 1.1至1.3 V

　　輸入/輸出： 3.0至3.6 V

　　最大工作頻率： 144 MHz（通過片上PLL實現12倍頻）

　　最小指令運行時間： 6.9 ns（頻率為144 MHz時）

　　片上外圍設備

　　（高速）主機控制器： 單通道

　　SD主機控制器： 單通道

　　DMA控制器： 8通道

　　存儲控制器： 雙通道

　　10位A/D轉換器： 4通道

　　16位定時器/PWM發生器： 8通道

　　SSP（SPI/MicroWire模式）： 4通道

　　UART： 4通道

　　I2C： 雙通道

　　串行線調試（SWD）： 單通道

　　嵌入式測量跟蹤宏單元（ETM）： 單通道

　　4通道功率集成電路

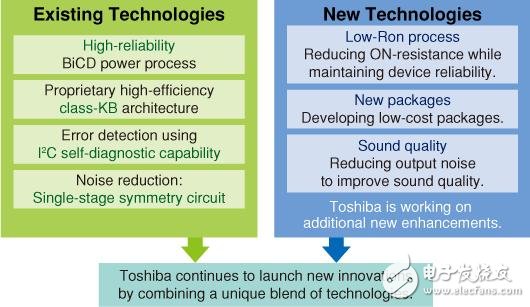

　　概念

　　我們一直致力于實現4通道功率放大器集成電路零缺陷的目標。東芝公司將其獨具特色的高可靠性和高電壓設計技術運用到嚴格的產品質量控制當中。而且，東芝公司一直在不斷完善4通道功率放大器集成電路，以降低噪音、增強高頻性能，從而提高音質。我們的產品組合中最新版本是一款環保的、具有自我診斷功能的、KB類放大器。東芝公司也提供獨一無二的產品，這些產品的特點是導通電阻低、使用新BiCD工藝制造、采用新封裝等等。

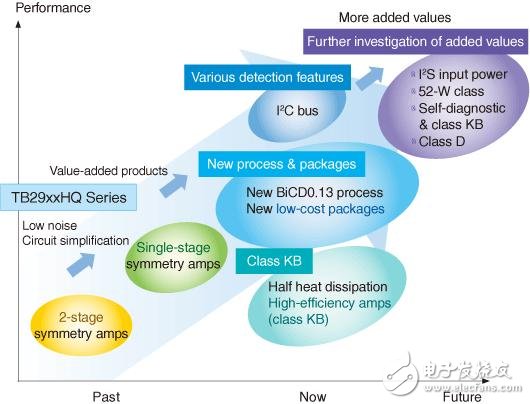

　　路線圖

　　東芝公司正在逐步開拓4信道功放集成電路的產品組合，這些產品組合采用的是最新專利的內核技術。

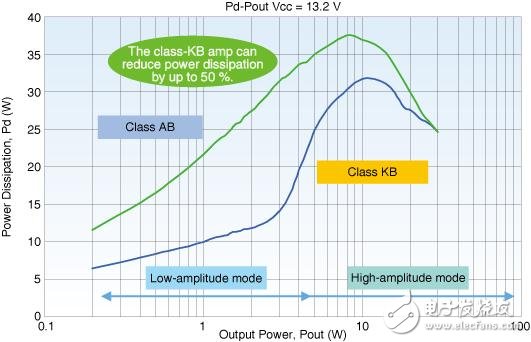

　　AB級和KB級放大器的功耗對比

　　與一般的AB級放大器相比，東芝公司的專利高效KB級放大器有助于降低散熱量。KB級放大器也有助于降低大振幅模式下的功率損耗。

　　計算條件

　　放大器的使用時間：每年365天，每天4小時

　　放大器的音頻輸出功率： 2 W

　　使用壽命評估（LCA）計算條件

　　汽油到放大器的總能量轉換效率： 18.9%

　　汽油到電源的轉換系數： 0.104升/千瓦時

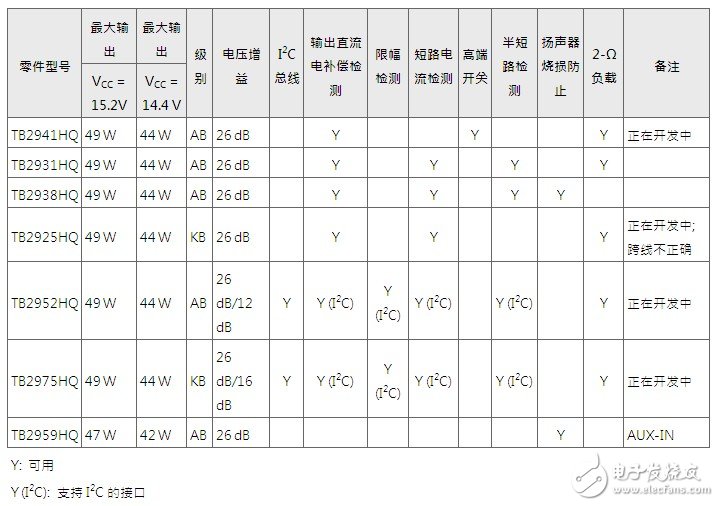

　　產品陣容

　　汽車視頻處理器

　　雙/單畫面視頻處理器

　　TC9019x系列

　　東芝公司的車用雙畫面視頻處理器配置了集成幀內存，因此可以同時顯示兩個獨立的畫面。此外，芯片上的內存內存允許導航系統的圖形數據覆蓋視頻信號。東芝公司的視頻處理器，支持各種模擬和數字視頻格式，并允許根據液晶面板的分率來優化調整圖片。其輸出端階段的配置有適用于不同品牌液晶面板的時序控制芯片。T-CON適用于多個液晶面板制造商生產的LCD面板。

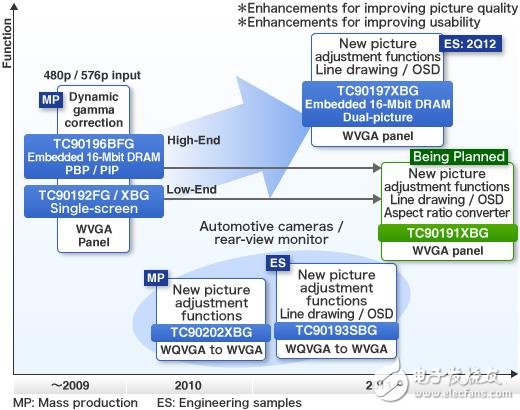

　　路線圖

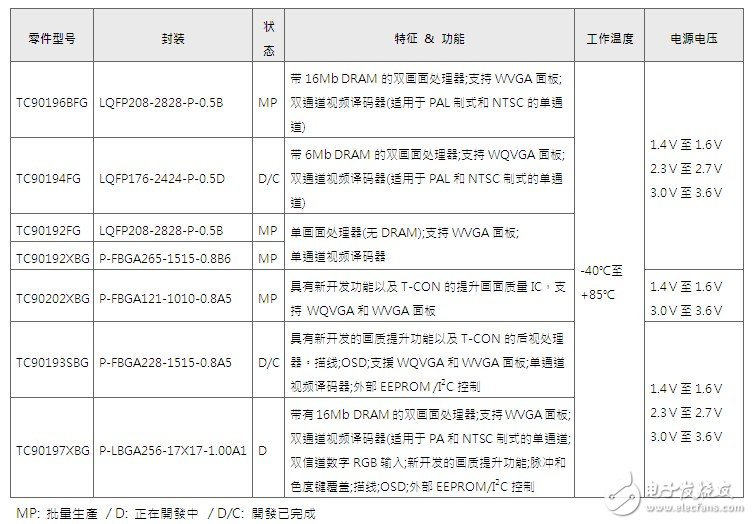

　　陣容

　　視頻譯碼器集成電路

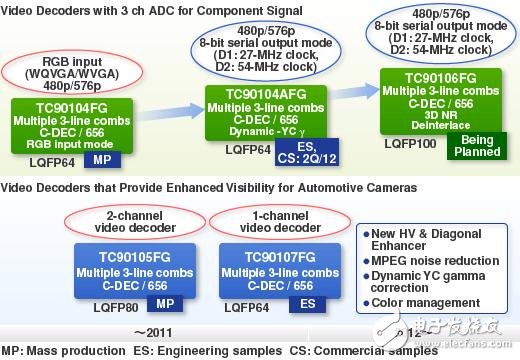

　　路線圖

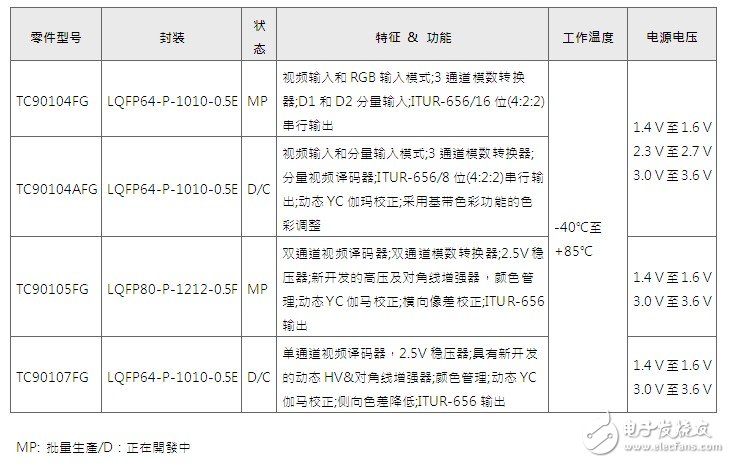

　　陣容

　　產品介紹

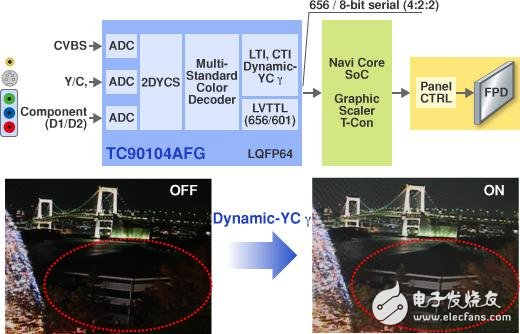

　　全面、多標準視頻譯碼器： TC90104AFG

　　TC90104AFG是一款全面、多標準的視頻譯碼器IC，它不僅支持C視頻輸入，而且支持D1和D2分量輸入。TC90104AFG提供動態YC 伽瑪校正以及基帶色彩功能用于畫質提升，基帶色彩功能能夠?qū)崿F(xiàn)所有視頻格式的色彩調整，使其達到D2分辨率。 除了ITUR-656輸出接口之外，還為D2視頻輸入提供一個備選的8位串行輸出，同時時鐘頻率從27MHz轉變成54MHz。

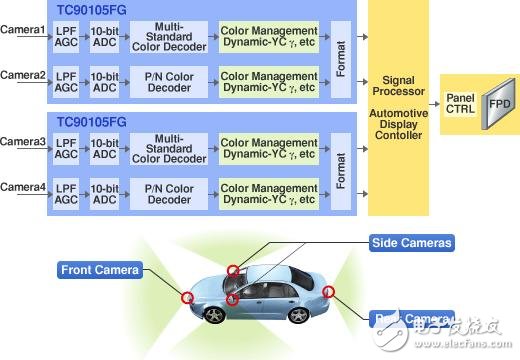

　　雙通道多標準視頻譯碼器IC： TC90105FG

　　TC90105FG是一款雙通道視頻譯碼器，其特點是具有調整各種畫面質量的功能。例如HV和對角線增強（HVD）、顏色管理和動態YC伽瑪校正。用戶可以根據汽車攝像頭拍攝的視頻進行圖像渲染。

　　HVD增強：除了提供傳統的橫向和縱向邊緣增強之外，還提供對角線邊緣增強。TC90105FG的HVD增強功能在應用大量邊緣增強的同時最大程度地減少人工處理的痕跡。

　　顏色管理：能提高所選色彩的飽和度。其目的是通過創造出獨特的色彩（例如使紅色更加醒目），提高其可視性。TC90105FG允許用戶選擇三種顏色并規劃其所需的飽和度。

　　動態YC伽瑪校正：通過優化調整伽瑪校正曲線獲取最佳的圖像亮度，控制黑白色的衰減以提高可視性。基于亮度伽瑪校正，通過調整色度增益，TC90105FG可保持亮度和色度之間的平衡。
