致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出Toshiba和AMS汽車電子之完整解決方案，其中包括胎壓監測（TPMS）、汽車無鑰匙進入系統（RKE）、以太網音視頻橋接技術（AVB Bridge）、先進駕駛輔助系統（ADAS）、智能后視鏡以及車輛間激光探測與測試技術（Lidar）等。

大聯大詮鼎代理的東芝（Toshiba）和奧地利微電子（AMS）持續不斷發展全面汽車電子的系統方案，包括胎壓偵測系統、無鑰匙進入系統、先進駕駛輔助系統及Lidar等等功能，憑借著多年通信技術領域的豐富經驗和專門技術，提供了一整套車載系統解決方案。

基于Toshiba技術的胎壓監測系統（TPMS）

近來，TPMS接收機功能被集成到一個遠程無鑰匙進入（RKE）接收器，它是在汽車更為普遍。其結果是，一個TPMS接收機必須在無線電信號，可以穩定地從任何方向接收的車輛底盤的有限范圍內進行安裝，不論車輛型號和身體大小。今天的汽車具有如用于電動汽車，由于電子控制系統的使用的增加許多電子噪聲源。因此，具有優異的抗干擾性能射頻芯片將是更需要的。

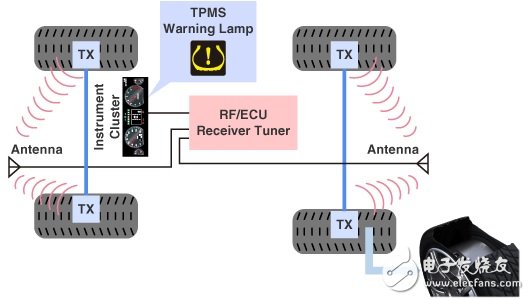

圖示1-大聯大詮鼎推出的胎壓監測系統（TPMS）示意圖

射頻IC陣容

Part Number

Functions Availability

Frequency(Hz)

FSK

ASK

Package

Operating Voltage

TX

RX

Local

RF

IF

TC32306FTG

VCO

+PLL

315 M to 915 M

230 k/280 k
(built in)

QFN36

2.0 to 5.5 V

Note: This transceiver IC can also be used as a receive-only IC.

車載微處理器

Part Number

ROM

RAM

Remarks

Package

Operating Voltage

TMP89FM82TDUG

32 KB

2 KB

TLCS-870/C1 core 8-Bit

Clock gearing: 1/4, 1/2, 1/1

Programmable Motor Driver (PMD2): 1 ch ?

LQFP 48

4.5 to 5.5 V

(@8MHz)

TMPM358FDTFG

512 KB

80 KB

ARM? Cortex?-M3 CPU core 32-Bit

Maximum operating frequency: 40 MHz

SLEEP Mode

Include 16 KB RAM for backup ?

LQFP100

4.5 to 5.5 V

Note: Microcontrollers can be used as a receive-only.
?

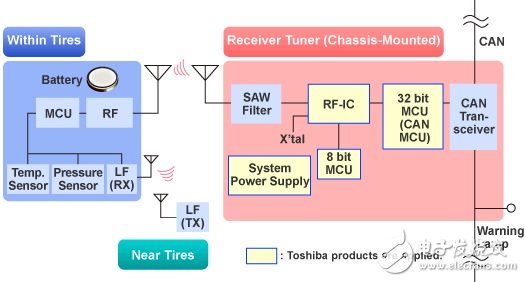

圖示2-大聯大詮鼎推出的基于Toshiba的胎壓監測系統（TPMS）框架圖

系統電源IC

Part Number

Functions

Output Voltage

Output Current

Package

Operating Voltage

TB9005FNG**

CPU voltage regulator

(with WDT)

5 V

8 mA

SSOP20

6 to 18 V

TB9021FNG**

CPU voltage regulator

(with WDT)

5 V

200 mA

TSSOP16

6 to 18 V

TB9041FTG**

CPU voltage regulator

DC/DC + LDO

(with WDT)

3.3/1.5/1.2 V

5 V

5 V

200 mA

400 mA

100 mA

QFN36

7 to 18 V

TB9042FTG**

CPU voltage regulator

DC/DC + LDO

(with WDT, SPI)

1.5/1.2 V

5 V

5 V

5/3.3 V(Backup)

1000 mA

400 mA

100 mA

10 mA

HQFN52

7 to 20 V

TB9043FTG**

CPU voltage regulator

DC/DC + LDO

(with WDT)

3.3/1.5/1.2 V

5 V

5 V

1000 mA

400 mA

100 mA

HQFN52

7 to 18 V

基于Toshiba技術的汽車無鑰匙進入系統（RKE）

遙控無鑰匙進入（RKE）系統專為車門遙控開閉鎖而設計。當司機按下鑰匙扣上的按鈕時，內置發射器會發送出一個加密的射頻信號。車載接收器接收到射頻信號并向微控制器提供解密的數據。

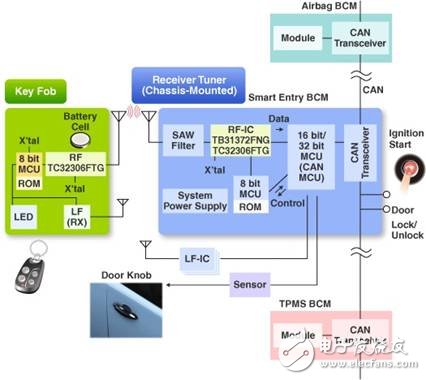

圖示3-大聯大詮鼎推出的基于Toshiba的汽車無鑰匙進入系統（RKE）框架圖

基于Toshiba技術的以太網音視頻橋接解決方案（AVB bridge solution）

TC9560 Neutrino 是一顆功能強大的AVB bridge，可以高速的傳輸交換數據在processor SoC及network devices間，內含一顆Cortex-M3 processor可以做系統或是devices的控制及管理，以降低主系統IC負載程度，提升整體的效能，其應用如下圖所示：

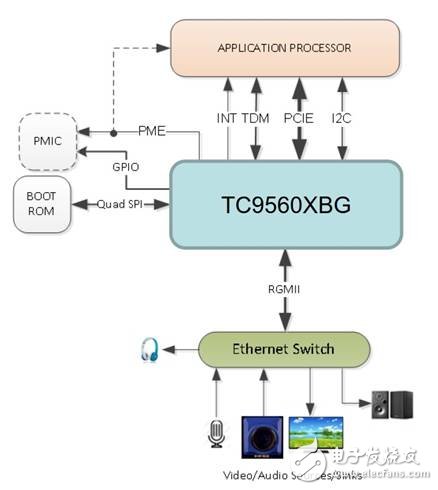

圖示4-大聯大詮鼎推出的基于Toshiba的以太網音視頻橋接系統（AVB Bridge）框架圖

基于Toshiba技術的先進駕駛輔助系統（ADAS）

先進駕駛輔助系統（Advanced Driver Assistance Systems；ADAS），是近年來車廠積極發展的智能車輛技術之一，運用單一或是多個攝影機為駕駛人提供車輛的工作情形與車外環境變化等相關信息進行分析，且預先警告可能發生的危險狀況，讓駕駛人提早采取因應措施，避免交通意外發生。

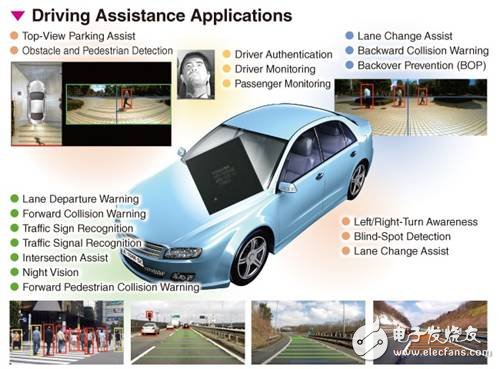

圖示5-大聯大詮鼎推出的先進駕駛輔助系統（ADAS）解決方案

東芝IC可提供駕駛以下的行車協助及警告：

Lane Departure Warning（LDW）：車道偏移偵測警告

Traffic Sign Recognition（TSR）：交通標志的辨識

Forward Collision Warning（FCW）：與前車碰撞的警告

Lane Change Assistance（LCA）：變換車道的協助

Obstacle Detection：障礙物的偵測

Right/Left Turn Awareness：左/右轉時的提醒

Forward Pedestrian Collision Warning ：與前方行人碰撞的警告

Driver State Monitoring（DSM）：疲勞駕駛的偵測

Parking Assistance with Bird’s Eye View：停車協助系統

High-Beam Assistance：偵測來車自動調整遠光燈協助

Traffic Signal Recognition：偵測紅燈以警告駕駛

General Stationary Obstacle Collision Warning：偵測行駛間的障礙物
?

圖示6-大聯大詮鼎推出的基于Toshiba的先進駕駛輔助系統（ADAS）示意圖

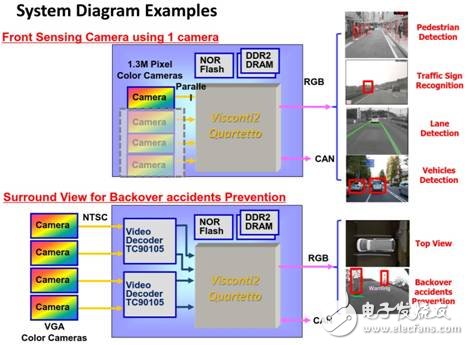

圖示7-大聯大詮鼎推出的基于Toshiba的先進駕駛輔助系統（ADAS）系統架構圖

圖示8-大聯大詮鼎推出的基于Toshiba的先進駕駛輔助系統（ADAS）效果示意圖

基于Toshiba技術的智能后視鏡

近年來，行車安全越來越受國人們的重視，東芝也提供了這方面行車安全輔助系統的IC與集成電路。

圖示9-大聯大詮鼎推出的基于Toshiba的智能后視鏡示意圖

TMPV7502XBG以其優秀的圖像處理效果，可以提供路上的行人或是移動物體的偵測及辨識功能，再加上其較低的功率消耗及較小的封裝，十分適合于智能后視鏡及智能反射鏡上的應用。
?

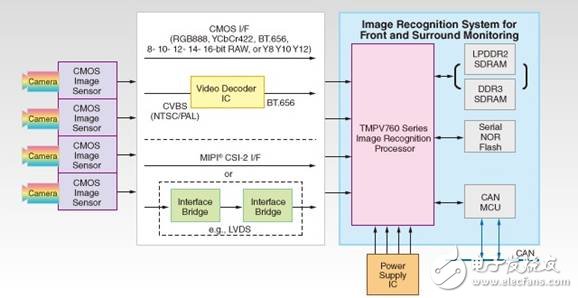

圖示10-大聯大詮鼎推出的基于Toshiba的智能后視鏡系統架構圖

基于AMS的車輛間激光探測與測量解決方案（Lidar）

AMS奧地利微電子以其自有精準的雷射測距技術提供駕駛關于前車防撞的行車安全輔助，使用此TDC IC能幫助駕駛能精確的掌握與前車的行車距離，以利及時就環境狀況做出適當的反應。

圖示11-大聯大詮鼎推出的車輛間激光探測與測量解決方案示意圖

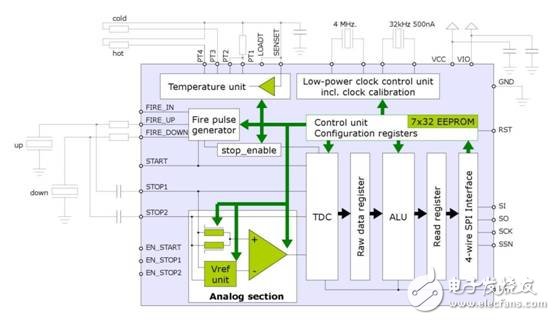

圖示12-大聯大詮鼎推出的奧地利微電子（AMS）的車輛間激光探測與測量解決方案系統架構圖
