產品簡介
DIODES 的 2N7002DWQ該 MOSFET 旨在滿足汽車應用的嚴格要求。它符合 AEC-Q101 標準，由 PPAP 支持，非常適合用于電機控制和電源管理功能。

產品規格
品牌                    DIODES
型號                    2N7002DWQ
名稱                    雙 N 溝道增強型 MOSFET
產地                    臺灣

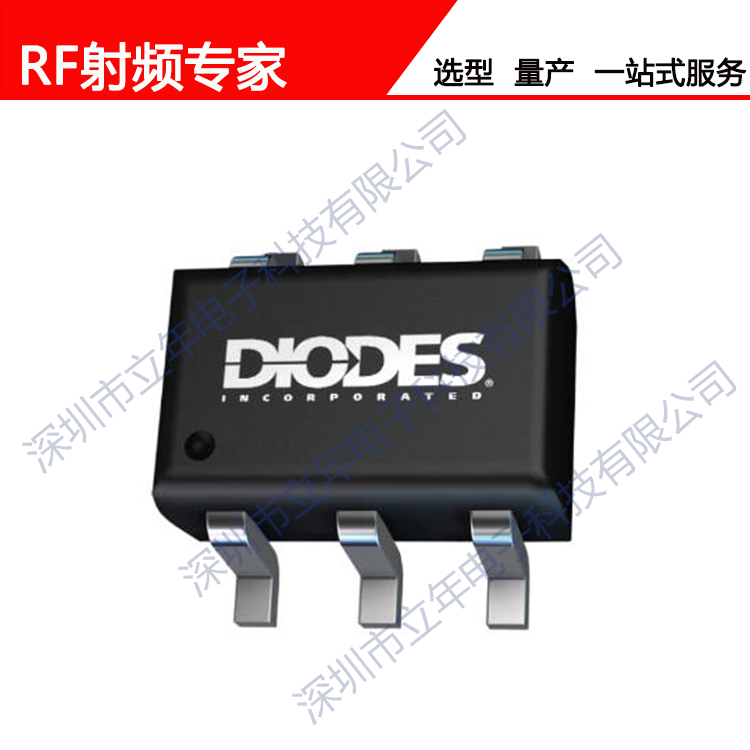

封裝                    SOT363

產品參數
AEC Qualified Yes
Compliance (Only Automotive(Q) supports PPAP) Automotive
Polarity N+N
ESD Diodes (Y|N) No
|VDS| (V) 60 V
|VGS| (±V) 20 ±V
|IDS| @TA = +25°C (A) 0.23 A
PD @TA = +25°C (W) 0.4 W
RDS(ON)Max@ VGS(10V)(mΩ) 13500 mΩ
RDS(ON)Max@ VGS(4.5V)(mΩ) 7500 @5V mΩ
|VGS(TH)| Max (V) 2 V
QG Typ @ |VGS| = 4.5V (nC) 0.223 nC
CISS Typ (pF) 22 pF
CISS Condition @|VDS| (V) 25 V

主要特征
雙 N 溝道 MOSFET
低導通電阻
低柵極閾值電壓
低輸入電容
開關速度快
低輸入/輸出泄漏
超小型表面貼裝封裝
