描述
SP2T PIN 二極管開關，MSW2030-203、MSW2031-203 和 MSW2032-203 系列表面貼裝硅 PIN 二極管 SP2T 開關包括三個開關，可用于 50 MHz 至 1 GHz 的高功率發射/接收 (TR) 開關或有源接收器保護，分別為 400 MHz 至 4 GHz 和 2 至 6 GHz。這些開關采用成熟的混合制造工藝制造，將高壓 PIN 二極管和集成在陶瓷基板上的無源器件結合在一起。與采用 QFN 封裝的 MMIC 器件相比，這些薄型、緊湊的表面貼裝組件（8 毫米長 x 5 毫米寬 x 2.5 毫米高）提供了卓越的小信號和大信號性能。SP2T 開關采用對稱拓撲設計，可將任一開關射頻端口用作高輸入功率處理端口，從而最大限度地減少插入損耗并最大限度地提高隔離性能。這些器件中 PIN 二極管的極低熱阻 (< 25 oC/W) 使其能夠在 TA = 85 oC 的冷開關應用中可靠地處理 50 dBm CW 的射頻入射功率水平和 57 dBm 的射頻峰值入射功率水平. PIN 二極管的厚 I 層 (> 100 μm) 加上其較長的少數載流子壽命 (> 2 μs)，可產生大于 65 dBm 的輸入三階截點 (IIP3)。
特性
寬頻率范圍：50 MHz 至 6 GHz，3 個頻段
高射頻峰值功率：500 W
低插入損耗：0.25 dB
高 IIP3：65 dBm
僅在正電壓下工作：5 V 和 28 V 至 125 V

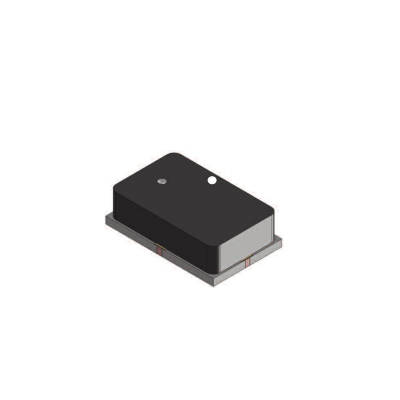

緊湊外形的表面貼裝 SP2T 開關：8 mm L x 5 mm W x 2.5 mm H
比塑料封裝 MMIC 開關更高的平均功率處理能力：100 W CW
符合 RoHS 標準
產品規格
零件號MSW2030-203
最小頻率(MHz)50
最大頻率(MHz)1000
隔離度(dB)52
插入損耗 (dB)0.300
IIP3(dBm)65
CW入射功率(W)100.0
包裝類別塑料表面貼裝
包裹8 毫米長 x 5 毫米寬 x 2.5 毫米高
ROHS是的
