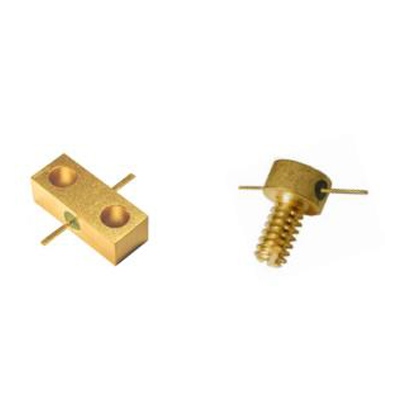

MACOM 的MA47222開關模塊由一個分流安裝的鈍化 PIN 二極管芯片組成，采用密封的帶狀線封裝。這些模塊經過優化，可用于 50 ohm 微帶或帶狀線電路。通過結合適當的串聯電感以在零或反向偏置條件下產生匹配的低通濾波器結構，無需外部匹配。為了實現高隔離度，+10mA 至 +100mA 之間的正向偏置電流被施加到中心導體，這將模塊的感應阻抗從高阻抗狀態變為低阻抗狀態，從而反射射頻功率。MACOM 的 MA47200 系列模塊可用作 SPST 反射開關或通過施加適當的正向或反向 DC 偏壓作為衰減器。這些寬帶模塊設計用于從 VHF 到 X 波段的頻率。
特征
通過 X 波段的寬帶 50 歐姆設計
符合 RoHS 標準
密封封裝
快速開關速度
額定電壓至 1000V
高功率處理
擊穿電壓(V) 150
電阻（歐姆） 1.6
總電容(pF) 0.4
壽命(nS) 160
CW功率耗散(W) 3.8
熱阻(°C/W) 40
包裹 ODS-144
包裝類別 陶瓷表面貼裝
最小頻率(MHz) 1
最小頻率(MHz) 8000
應用
ISM
