芯茂微一級代理-粵華信科技 供應 LP2179A   SOP8  非隔離降壓開關電源恒壓控制驅動

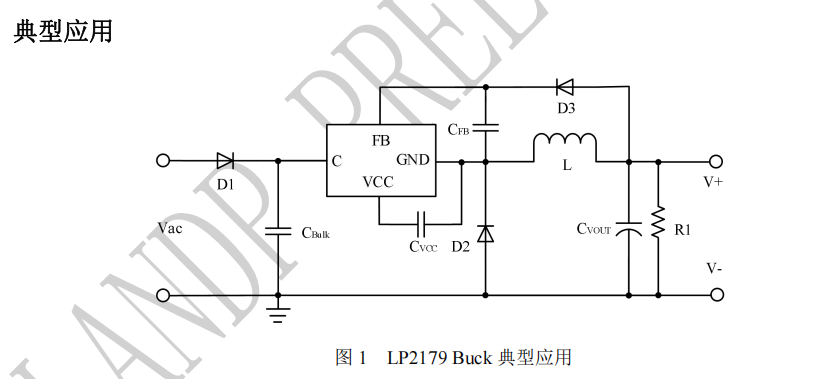

LP2179A 是一款高效率高精度的非隔離降壓開關電源恒壓控制驅動芯片。適用于 85VAC~265VAC 全范圍輸入電壓的非隔離 Buck、Buckboost 拓撲結構，

尤其適用于小家電、白色家電等電源的驅動。

LP2179A 內部集成高壓功率管，采用恒壓控制模式，系統可工作于 CCM 和 DCM 模式。采用特有的 PFM控制方式，改善音頻特性。

內置特有的峰值電流控制，無需 CS 電阻；內置啟動電路，無需啟動電阻。外圍應用簡單，可靠性強。

LP2179A 具有多重保護功能，包括 VCC 鉗位/欠壓保護，輸出短路保護、電感過電流保護及過溫保護等保護功能。

LP2179A 采用 SOP8L

特點

?集成750V功率管

?恒壓控制，固定12V輸出電壓

?內置特有的峰值電流控制，無需CS電阻

?內置啟動電路，無需啟動電阻

?優異的動態性能

?優異的EMI特性

?優異的輸出負載調整率

?低待機功耗<75mW

?全負載范圍內優異的音頻特性

?多重保護功能

應用

?小家電、白色家電等開放式電源


啟動

芯片僅需 1uA 的啟動電流，系統上電后通過內部啟動供電電路對 VCC 的電容進行充電，當 VCC電壓達到芯片開啟閾值時，芯片內部控制電路開

始工作；此時啟動供電電路會繼續維持供電，使得輸出電壓能正常的上升建立。當輸出電壓上升且穩定工作后，VCC 靠 FB 腳的 LDO 供電電路給

VCC 供電。

恒壓控制

恒壓控制由 FB 腳恒壓反饋控制閾值設定其中，VO是輸出電壓，VFB_REG是 FB 腳恒壓反饋控制閾值（典型值 12.0V），VD2是續流管壓降，V

D3是反饋（供電）二極管壓降。

PFM 和峰值電流 IPK控制PFM 和峰值電流 IPK控制，階段 1：工作在最大峰值電流 IPK_MAX和最大工作頻率 FSWMAX；

階段 2：工作在最大峰值電流 IPK_MAX，且工作頻率隨帶載電流減小從最大工作頻率 FSWMAX減小到30KHz；

階段 3：工作在 30KHz 工作頻率，且峰值電流隨帶載電流減小從最大峰值電流 IPK_MAX逐漸減小；

階段 4：峰值電流隨帶載電流的減小而繼續減小，減小到最小峰值電流 IPK_MIN；工作頻率隨帶載電流減小從 30KHz 再逐漸減小；

階段 5：工作在最小峰值電流 IPK_MIN；工作頻率隨帶載電流減小而繼續減小，減小到最小工作頻率FSWMIN；

空載時，工作在最小峰值電流 IPK_MIN。
軟啟動

如圖 5，通過啟動供電電路給 VCC 電容充電，VCC 達到啟動電壓 VCC_ST，芯片出 PWM 開關信號；此時輸出電壓開始上升，因輸出電壓還小，

VCC 電壓會下降到 3.5V，VCC 通過啟動供電電路維持在 3.5V。PWM 開關信號經過以下 3 個階段，軟啟動結束。軟啟動結束時，VCC 電壓上升到

VCCST_MIN：若 VCCST_MIN>3.5V，芯片正常工作；若VCCST_MIN<3.5V，芯片 Hiccup 保護。
