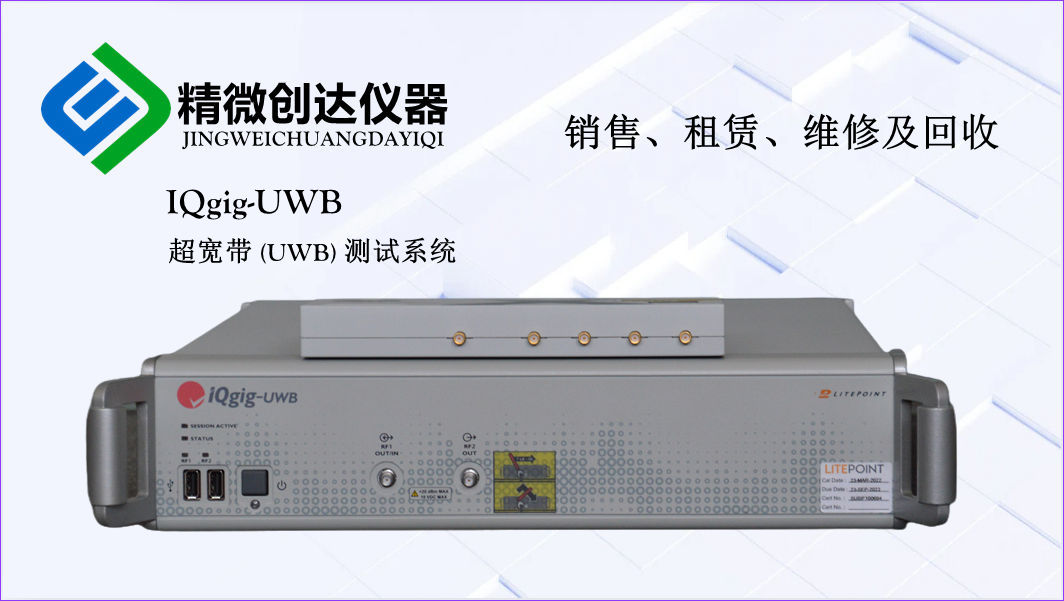

Litepoint IQgig-UWB 超寬帶(UWB)測試系統
一、系統概述
Litepoint IQgig-UWB是萊特波特(Litepoint)公司推出的專業級超寬帶無線測試解決方案，專為滿足IEEE 802.15.4z增強型超寬帶(HRP UWB)設備的研發驗證和生產測試需求而設計。該系統基于IQgig測試平臺架構，集成了先進的矢量信號分析(VSA)和矢量信號生成(VSG)功能，支持UWB物理層特性的全面測試。

二、核心技術特性
1. 超寬帶信號處理能力
支持3.1-10.6GHz全頻段覆蓋

瞬時帶寬高達1GHz(選配2GHz)

符合IEEE 802.15.4a/4z HRP標準規范

支持FiRa聯盟PHY層認證測試要求

2. 高精度信號分析
EVM性能：≤1.5%(典型值@-41.3dBm輸入)

時間分辨率：<1ps

動態范圍：>70dB

支持STS(Scrambled Timestamp Sequence)精確測量

3. 多通道測試能力

支持MIMO測試配置(最多4x4)

相位相干多通道同步

通道間時延測量精度±50ps

三、系統架構

1. 硬件組成

IQgig主機：基于X86架構的高性能信號處理單元

射頻前端模塊：

頻率范圍：3.1-10.6GHz

最大輸出功率：+15dBm

接收靈敏度：-90dBm

數字接口：

高速PCIe 3.0接口

10Gbps以太網控制接口

外部觸發輸入/輸出

2. 軟件架構

IQgig-UWB測試套件：

信號生成：支持標準及自定義脈沖波形

信號分析：STS相關檢測、SFD檢測、PHR解碼

自動化測試序列：支持Python API控制

FiRa認證測試包：

符合FiRa PHY一致性測試規范

自動生成測試報告

四、關鍵測試功能

1. 發射機測試

功率相關參數：

峰值功率、平均功率、功率譜密度

帶內/帶外輻射

功率時間模板(Power Template)

調制質量：

脈沖形狀誤差

載波頻率誤差

符號時鐘誤差

時序特性：

前導碼定時精度

STS相關峰定時抖動

脈沖重復頻率(PRF)精度

2. 接收機測試

靈敏度測試：

PER(Packet Error Rate) vs. 輸入功率

最大輸入電平測試

鄰道干擾抑制

時序測量：

到達時間(ToA)測量精度

到達角度(AoA)測量驗證

雙向測距誤差測試

3. 射頻性能測試

頻域特性：

頻譜發射模板(SEM)

占用帶寬(OBW)

雜散發射

時域特性：

脈沖響應特性

群時延波動

相位連續性

五、生產測試優化

并行測試能力：

支持多DUT并行測試架構

測試時間優化至<5秒/件

校準算法：

自動幅度/相位校準

非線性失真補償

溫度漂移補償

良率分析工具：

實時SPC統計過程控制

測試數據云存儲與分析

AI輔助故障診斷

六、典型應用場景

UWB芯片驗證：

PHY層性能基準測試

互操作性測試

標準符合性驗證

終端設備測試：

智能手機UWB模塊測試

汽車鑰匙測距精度驗證

AR/VR設備空間定位測試

生產測試：

大批量制造測試

端到端功能測試

射頻參數校準

七、技術優勢

測試精度：

采用專利的"True-UWB"測量算法

時域測量精度較傳統方案提升10倍

測試效率：

單次測量完成多參數提取

支持非信令測試模式

擴展能力：

軟件定義架構支持未來標準演進

可擴展支持802.15.4ab(低功耗UWB)
