深圳市三佛科技有限公司供應FT8395HB2 輝芒微代理5V2.4A隔離電源芯片，原裝現貨
輝芒微一級代理商
原裝現貨，技術支持，價格優勢

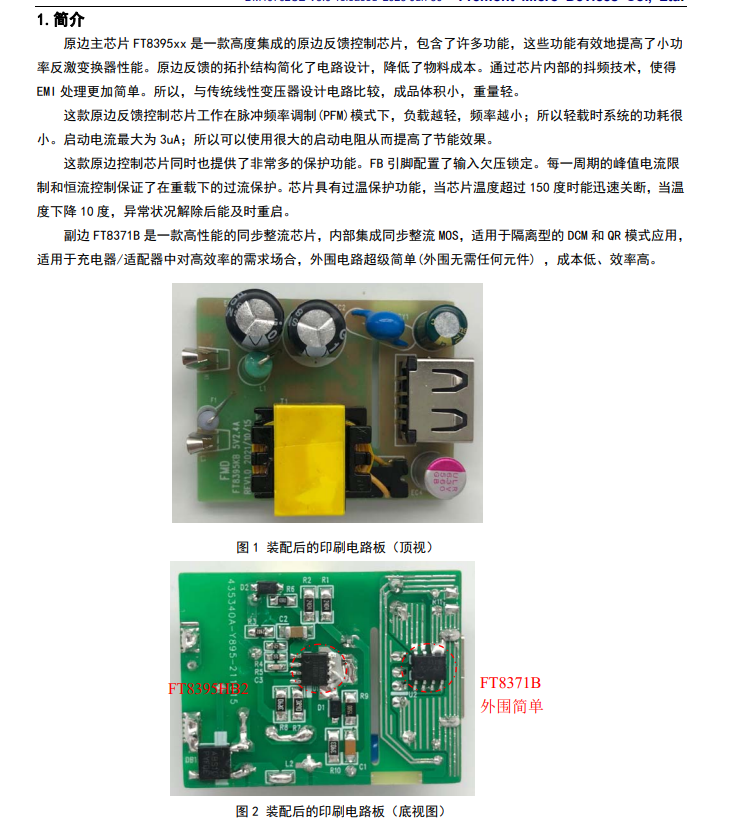

原邊主芯片F(xiàn)T8395HB2 是一款高度集成的原邊反饋控制芯片，包含了許多功能，這些功能有效地提高了小功
率反激變換器性能。原邊反饋的拓?fù)浣Y(jié)構簡化了電路設計，降低了物料成本。通過芯片內部的抖頻技術，使得
EMI 處理更加簡單。所以，與傳統線性變壓器設計電路比較，成品體積小，重量輕。
FT8395HB2 這款原邊反饋控制芯片工作在脈沖頻率調制(PFM)模式下，負載越輕，頻率越??；所以輕載時系統的功耗很
小。啟動電流最大為 3uA；所以可以使用很大的啟動電阻從而提高了節能效果。
這款原邊控制芯片同時也提供了非常多的保護功能。FB 引腳配置了輸入欠壓鎖定。每一周期的峰值電流限
制和恒流控制保證了在重載下的過流保護。芯片具有過溫保護功能，當芯片溫度超過 150 度時能迅速關斷，當溫
度下降 10 度，異常狀況解除后能及時重啟。
副邊 FT8371B 是一款高性能的同步整流芯片，內部集成同步整流 MOS，適用于隔離型的 DCM 和 QR 模式應用，
適用于充電器/適配器中對高效率的需求場合，外圍電路超級簡單(外圍無需任何元件) ，成本低、效率高。

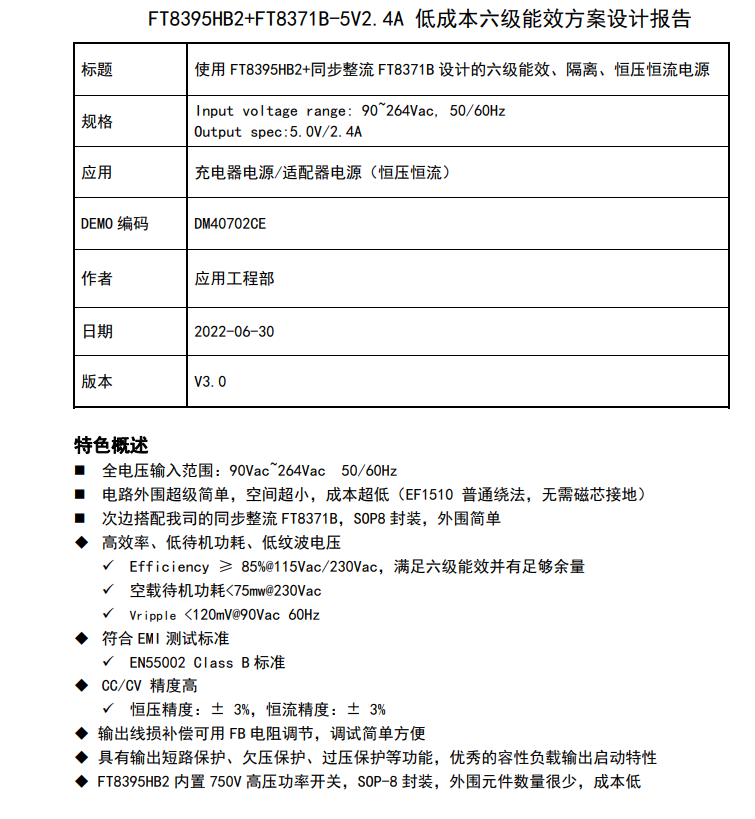

FT8395HB2+FT8371B-5V2.4A 低成本六級能效方案設計報告

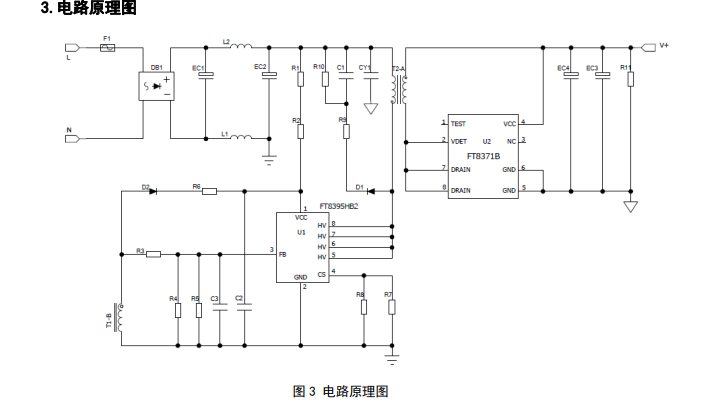

標題：使用 FT8395HB2+同步整流 FT8371B 設計的六級能效、隔離、恒壓恒流電源

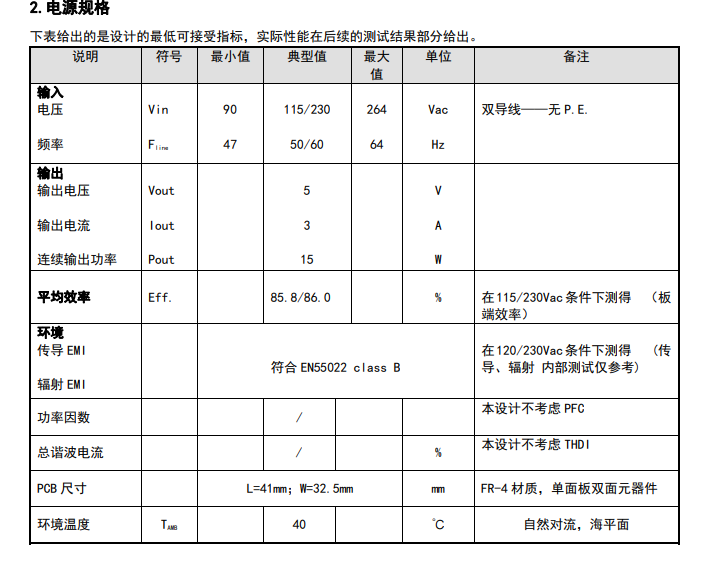

規格： Input voltage range: 90~264Vac, 50/60Hz
Output spec:5.0V/2.4A
應用 ：充電器電源/適配器電源（恒壓恒流）
特色概述
全電壓輸入范圍：90Vac~264Vac 50/60Hz
電路外圍超級簡單，空間超小，成本超低（EF1510 普通繞法，無需磁芯接地）
次邊搭配我司的同步整流 FT8371B，SOP8 封裝，外圍簡單
高效率、低待機功耗、低紋波電壓

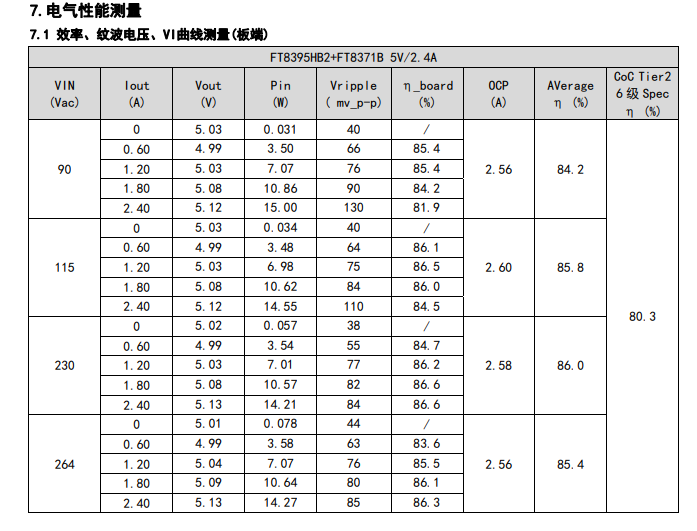

Efficiency ≥ 85%@115Vac/230Vac，滿足六級能效并有足夠余量
空載待機功耗<75mw@230Vac
Vripple <120mV@90Vac 60Hz

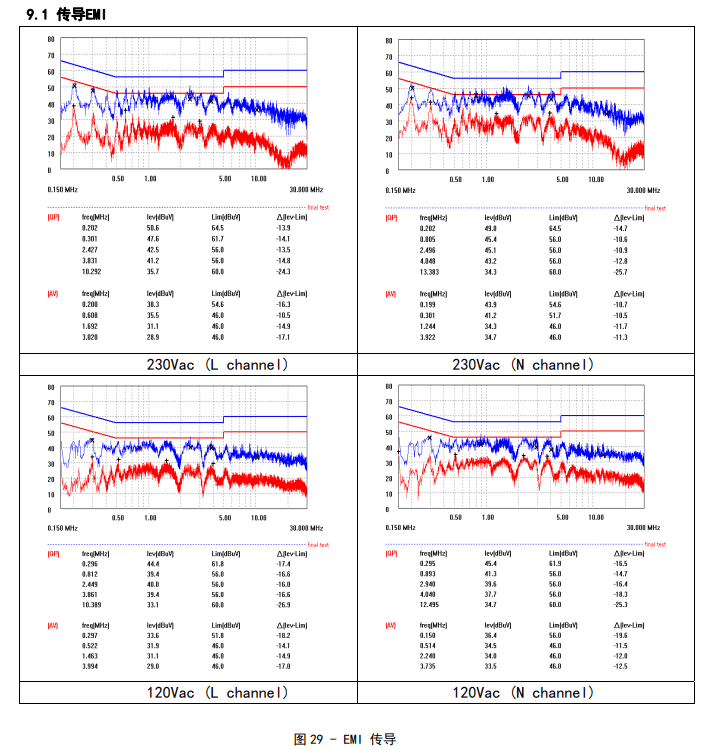

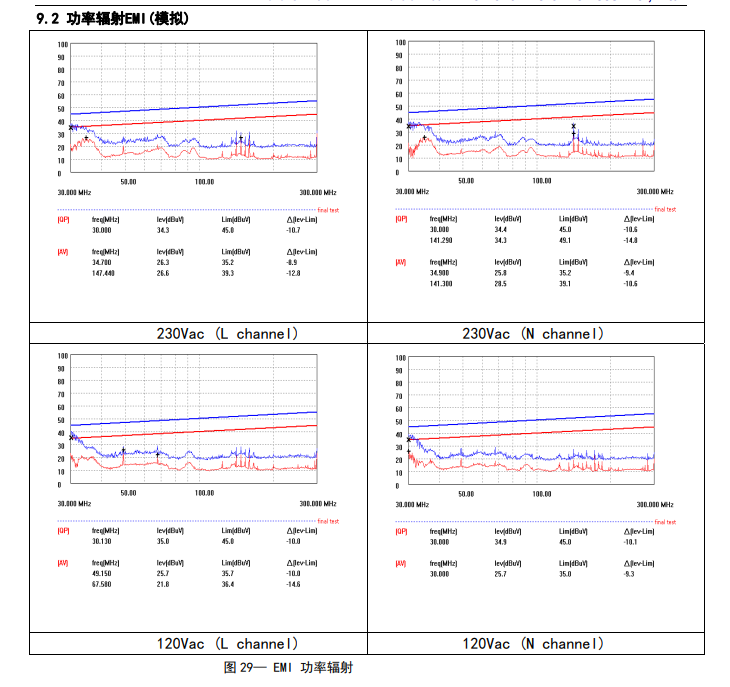

符合 EMI 測試標準
EN55002 Class B 標準
CC/CV 精度高

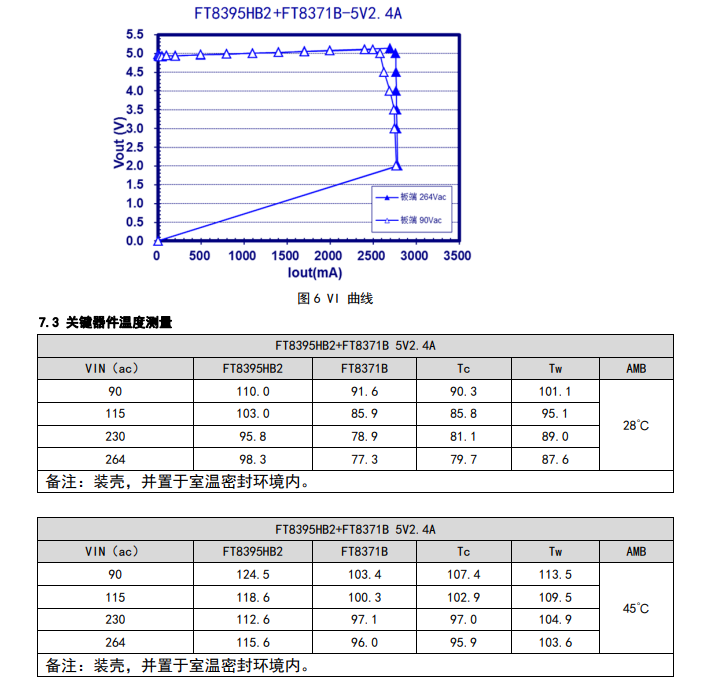

恒壓精度：± 3%，恒流精度：± 3%
輸出線損補償可用 FB 電阻調節，調試簡單方便
具有輸出短路保護、欠壓保護、過壓保護等功能，優秀的容性負載輸出啟動特性
FT8395HB2 內置 750V 高壓功率開關，SOP-8 封裝，外圍元件數量很少，成本低

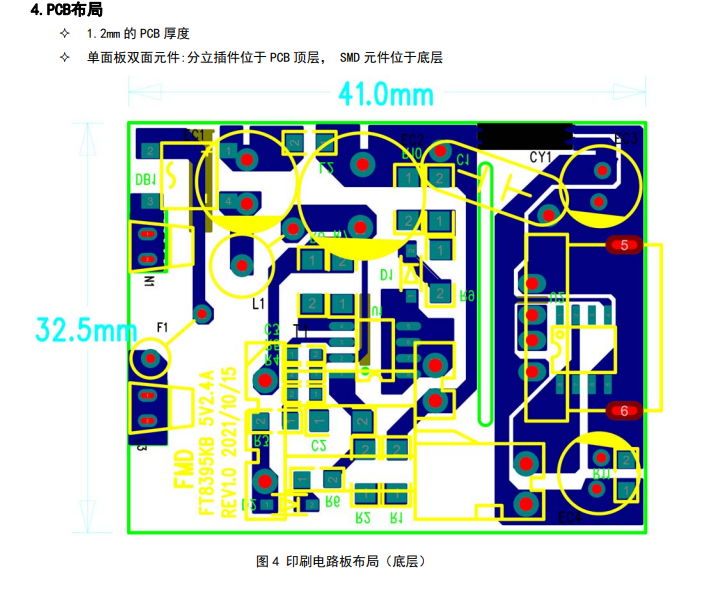

設計要點：
1、 原邊：FT8395xx IC 地和變壓器輔助繞組的地要單獨走高壓電解電容的地，不要與 IC 地共線，以改善
EMC/ESD 性能。
2、 副邊：同步整流 FT8371x 大電流回路（如變壓器 A 線到輸出正端，輸出負端到同步整流芯片的 GND，以及
同步整流芯片的 Drain 到變壓器 B 線），建議畫短、粗，可減小電阻損耗，提高效率。
售后服務：公司提供樣品，并提供產品運用的技術支持。
