產品概述

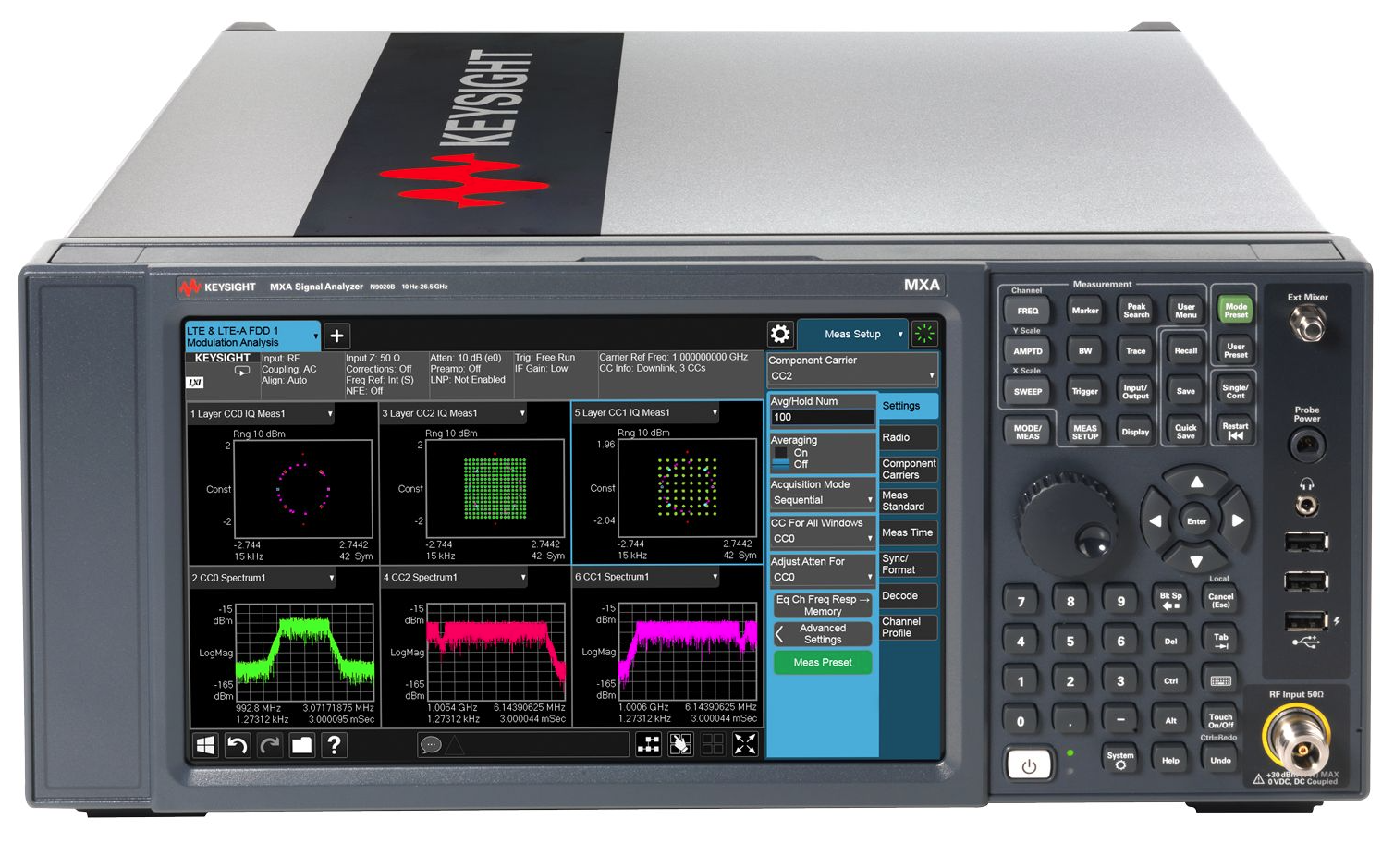

N9020B是Keysight Technologies(是德科技)推出的一款高性能MXA信號分析儀，屬于X系列頻譜分析儀產品線。這款儀器結合了頻譜分析、矢量信號分析和實時頻譜分析功能于一體，廣泛應用于無線通信、航空航天與國防、教育研究等領域的信號分析與測試。
主要技術參數
頻率范圍
標準配置：3 Hz至8.4 GHz
可擴展選項：最高可達26.5 GHz(需選配外部混頻器)
分析帶寬
實時帶寬：最高160 MHz
捕獲帶寬：最高510 MHz
相位噪聲性能
典型值：-98 dBc/Hz (1 GHz載波，10 kHz偏移)
動態范圍
三階互調截獲點(TOI)：典型值+15 dBm
顯示平均噪聲電平(DANL)：典型值-155 dBm(前置放大器開啟)
幅度精度
絕對幅度精度：±0.5 dB
相對幅度精度：±0.3 dB
核心功能特點
1. 高性能頻譜分析
采用數字中頻(IF)處理技術，提供卓越的測量精度
最低分辨率帶寬(RBW)可達1 Hz
支持多種檢波器模式：正峰值、負峰值、樣本、RMS、平均值等
2. 矢量信號分析
支持多種數字調制制式分析：5G NR、LTE、WLAN、Bluetooth等
內置89600 VSA軟件，提供深入的信號解調分析
EVM(誤差矢量幅度)測量精度高
3. 實時頻譜分析
160 MHz實時分析帶寬
DPX?數字熒光顯示技術，可捕獲最短7 μs的信號
概率密度和頻譜圖顯示模式
典型應用場景
無線通信研發與制造
5G NR設備測試
LTE/LTE-Advanced基站與終端測試
WLAN 802.11a/b/g/n/ac/ax設備驗證
航空航天與國防
雷達信號分析
電子戰系統測試
衛星通信設備驗證
通用電子測試
元件特性分析
EMI預兼容測試
振蕩器相位噪聲測量
產品優勢
測量精度高：優秀的幅度精度和相位噪聲性能
多功能集成：一臺儀器實現頻譜分析、矢量信號分析和實時頻譜分析
操作便捷：直觀的觸摸界面和強大的自動化功能
擴展性強：支持多種硬件和軟件選件升級
可靠性高：是德科技品質保證，適合產線長期使用
N9020B MXA信號分析儀是一款功能全面、性能卓越的中高端頻譜分析解決方案，特別適合需要同時進行傳統頻譜測量和復雜數字調制信號分析的場合。其出色的靈敏度、動態范圍和測量精度，加上靈活的配置選項，使其成為研發實驗室和生產測試環境的理想選擇。
