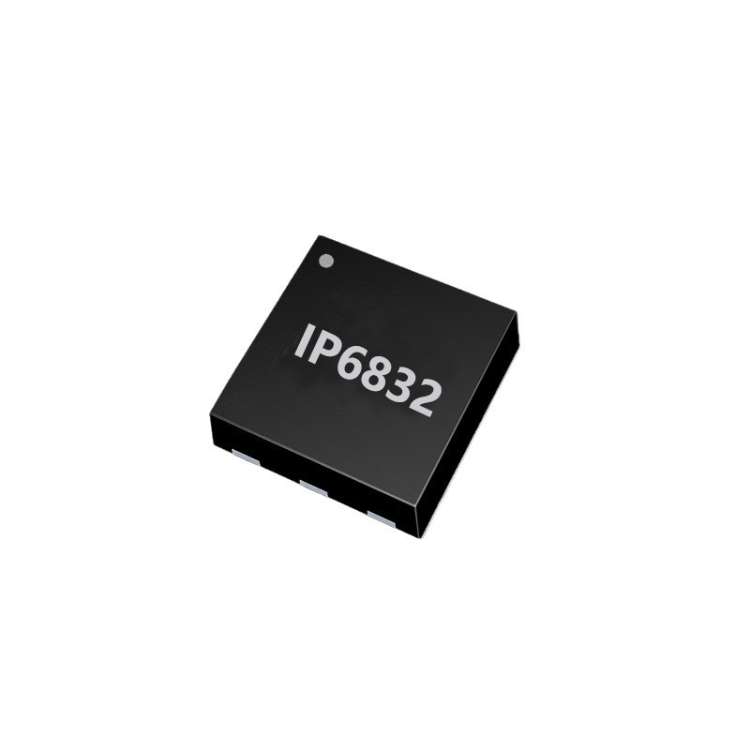

英集芯 IP6832 是一款高集成度的無線充電接收 SoC（System on Chip）芯片，專為無線充電應用設計，具備多種先進特性和功能，適用于智能手機、可穿戴設備、小型電子設備等多種場景。
主要特性
1、高功率與電壓可調：
支持 10W 無線充電接收，滿足快速充電需求。
輸出電壓可在 3.6V 至 9V 之間調節，適應不同設備的充電需求。
2、高集成度：
內置 32-bit MCU 和豐富的外設資源，支持多種功能控制。
集成 高效全橋同步整流電路，實現 AC-DC 轉換，提高電能轉換效率。
內置 穩壓 LDO，輸出電壓檔位可編程，輸出電流最大支持 1.6A。
3、安全保護機制：
具備 過溫保護、過壓保護、過流保護，確保充電過程安全可靠。
支持 欠壓保護 和 動態功率管理，防止電池過充或過放。
4、低功耗設計：
深度睡眠模式下功耗小于 2μA，延長設備續航時間。
5、多種供電方式：
支持 無線供電（VRECT 引腳輸入）和 有線供電（VBUS 引腳輸入）。

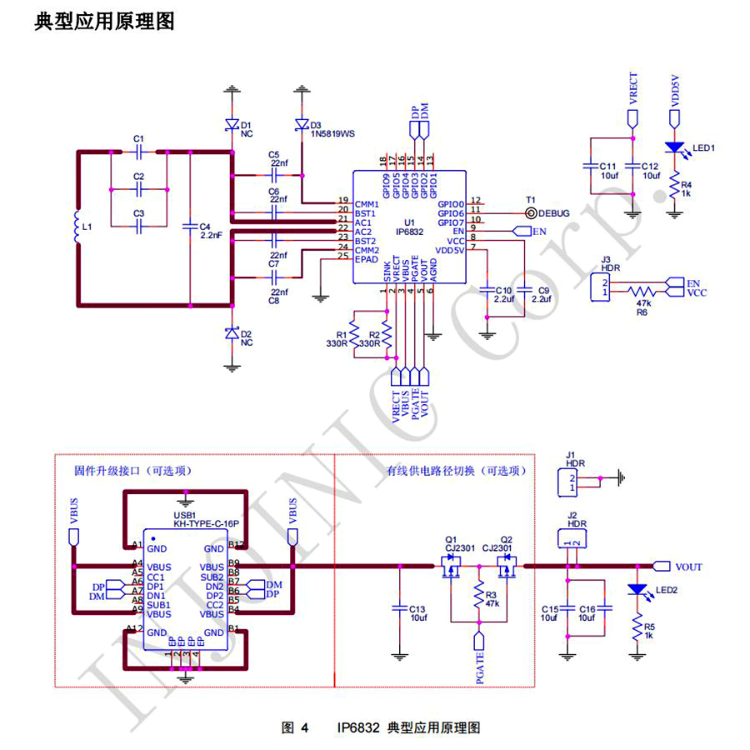

支持 有線充和無線充路徑切換，用戶可根據需求選擇充電方式。
6、通信與協議支持：
內置 ASK 調制電路 和 FSK 解調電路，支持私有協議。
符合 WPC Qi 最新協議標準，兼容性強。

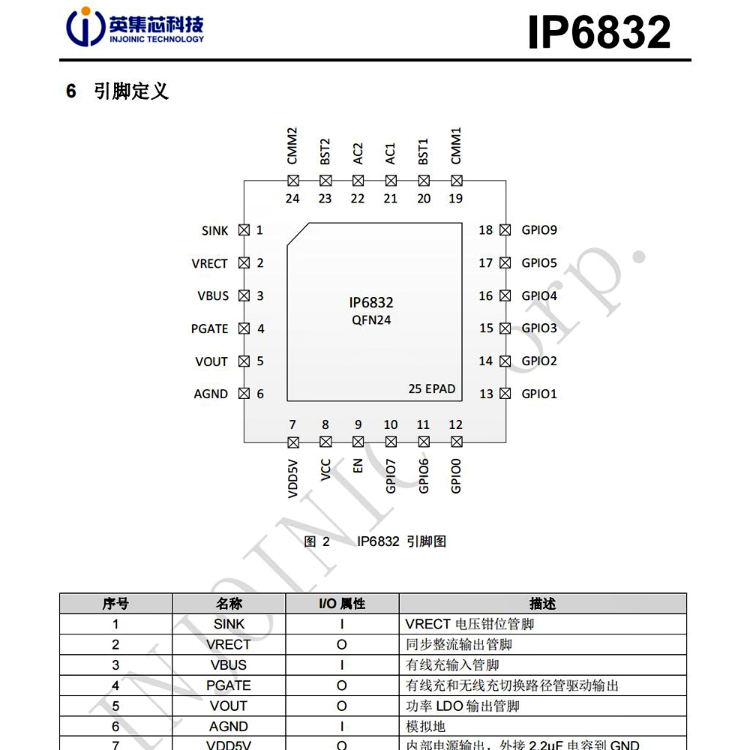

7、封裝形式：

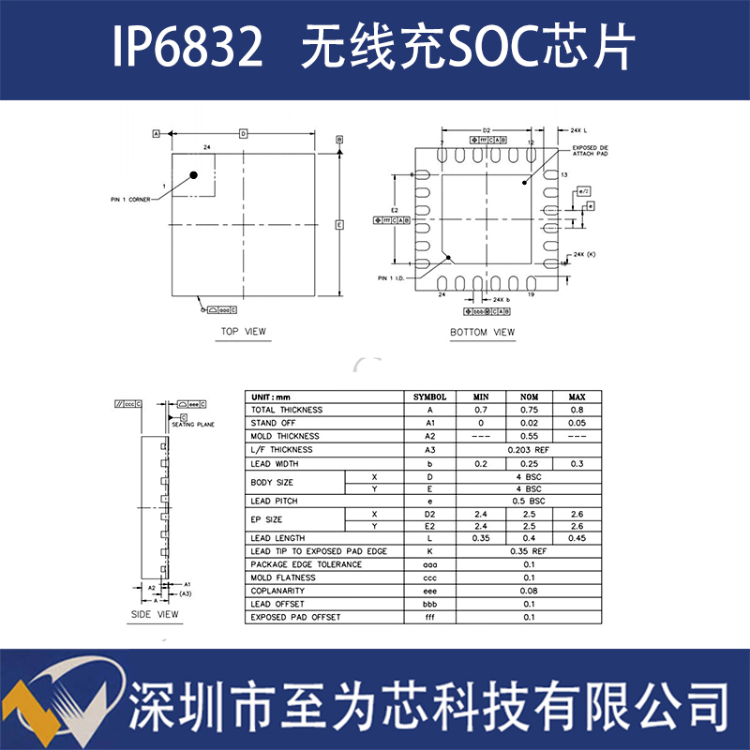

采用 QFN24（4mm×4mm，0.5pitch） 封裝，體積小巧，便于集成到空間緊湊的產品中。
應用場景
智能手機：提供高效、安全的無線充電解決方案，支持快速充電和低功耗待機。
可穿戴設備：如智能手表、手環等，適應小尺寸、低功耗的設計需求。
小型電子設備：如無線充電鼠標、榨汁機、果蔬清洗機等，提升使用便捷性和安全性。
優勢分析
1、簡化設計：
內置 MCU 和豐富外設資源，省去外置 MCU，減少電路設計復雜度和成本。
小封裝尺寸（4mm×4mm）便于集成到空間緊湊的產品中。
2、提升性能：
高功率和電壓可調特性滿足多樣化充電需求。
高效全橋同步整流電路提高電能轉換效率，減少能量損失。
3、增強安全性：
完善的保護機制（過溫、過壓、過流保護）確保充電過程安全可靠。
4、支持路徑切換：
自動識別充電路徑，在有線和無線充電之間平滑切換，提高充電靈活性。
總結
英集芯 IP6832 是一款功能強大、集成度高的無線充電接收芯片，適用于多種電子設備。其高功率、高集成度、安全保護和路徑切換功能使其在無線充電市場中具有顯著優勢，能夠滿足不同設備對無線充電的需求。
