國產視頻轉換芯片LT9211
2-Port LVDS/MIPI/TTL to 2-Port LVDS/MIPI/TTL

1.特性
   ●MIPI發送
     ◆符合DCS1.02、D-PHY1.2、DSI1.2、CSI-2標準1.00
     ◆個時鐘通道和1~4個可配置數據通道
     ◆支持雙端口同時顯示
     ◆每數據通道最大1.8Gb/s
     ◆分辨率高達1080P 60Hz
     ◆數據通道和極性交換
     ◆支持非突發和突發視頻模式
     ◆支持RGB666、RGB666、RGB888、RGB565、16位YCbCr4:2:2, 24位YCbCr4:2:2視頻格式
   ●雙端口LVDS發射器
     ◆兼容VESA和JEIDA標準
     ◆1~2個可配置端口
     ◆支持雙端口同時顯示
     ◆-高達1080P 60Hz
     ◆數據端口、數據通道和極性交換
     ◆可編程預強調
     ◆支持輸出SSC(30KHz±5%)
   ●TTL輸出
     ◆支持24位RGB和BT656/BT1120
     ◆支持DDR和SDR
     ◆支持1.8V和3.3V電壓輸出
     ◆分辨率高達1080P 60Hz
   ●MIPI接收器
     ◆符合DCS1.02、D-PHY1.2、DSI1.2、CSI-2標準1.00
     ◆1個時鐘通道和1~4個可配置數據通道
     ◆雙端口輸入可切換
     ◆每數據通道最大1.8Gb/s
     ◆分辨率高達1080P 60Hz
     ◆數據通道和極性交換
     ◆支持非突發和突發視頻模式
     ◆支持RGB666、RGB666、RGB888、RGB565、16位YCbCr4:2:2, 24位YCbCr4:2:2視頻格式
   ●雙端口LVDS接收器
     ◆兼容VESA和JEIDA標準
     ◆1~2個可配置端口
     ◆-高達1080P 60Hz
     ◆數據端口、數據通道和極性交換
     ◆內部Rterm校準，誤差小于5%
     ◆可編程均衡
     ◆支持輸入Dessc(30KHz±5%)
   ● TTL輸入
     ◆支持24位RGB和BT656/BT1120
     ◆支持DDR和SDR
     ◆支持1.8V和3.3V輸入電壓
     ◆分辨率高達1080P 60Hz
   ●其它
     ◆1.8V和3.3V電源
     ◆可選的輸入輸出配置LVDS / TTL / MIPI
     ◆支持MIPI/LVDS muxer和splitter
     ◆適配FPGA的MIPI-LVDS電平轉換器
     ◆支持100KHz和400KHz I2C從站
     ◆外部25MHz晶體參考時鐘
     ◆溫度范圍:-40°C ~ +85°C
     ◆QFN64 7.5mm x 7.5mm封裝
2. 描述

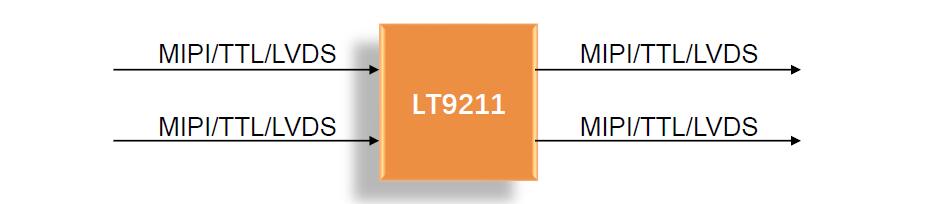

   ●Lontium LT9211是一種高性能轉換器可在MIPI DSI/CSI-2/雙端口LVDS之間互轉換和TTL，除了TTL到TTL。LT9211反序列化輸入MIPI/LVDS/TTL視頻數據，解碼數據包將格式化的視頻數據流轉換為MIPI/LVDS/TTL發射機輸出之間的AP和移動顯示面板或相機。
   ●LT9211可以用作2端口MIPI/LVDS中繼器支持最大14dB輸入均衡和可編程預強調，提高性能。該LT9211也可以用作MIPI/LVDS Muxer和分配器。
   ●LT9211采用先進的CMOS工藝制造采用7.5x7.5mm QFN64封裝。這個包是否符合RoHS要求，并指定在-40°C到+ 85°C。

3.應用
   ●移動系統
   ●移動電話
   ●數碼攝像機
   ●數碼相機
   ●平板電腦、筆記本電腦
   ●汽車顯示和攝像系統
