1. j簡介

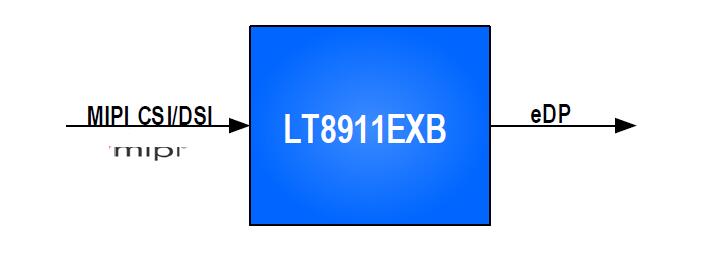

Lontium LT8911EXB MIPI?DSI/CSI到eDP轉換器具有一個單端口MIPI接收器，具有1個時鐘通道和4個數據通道，每個數據通道的最大運行速度為2.0Gbps；最大輸入帶寬為8.0Gbps。轉換器解碼輸入MIPI?DSI 16/18/24/30/36位RGB數據包，并將格式化的視頻數據流轉換為單鏈路VESA eDP1.4兼容輸出，具有1/2/4可配置的數據通道，支持RBR（1.62Gbps）和HBR（2.7Gbps）鏈路速度。內置可選的SSC功能，降低了對EMI相關系統應用的EMI影響。
LT8911EXB采用先進的CMOS工藝制造，并分別在0.5mm間距的小輪廓6mm x 6mm QFN48封裝中實現。該封裝符合RoHS標準，并指定在- 40°C至+85°C范圍內工作。
1. 特性
-單端口MIPI?DSI接收器
-符合D-PHY1.2, DSI1.3和csi1.3
—1個時鐘通道和1~4個可配置數據通道
-每個數據通道80Mb/s~2.0Gb/s
-數據通道和極性交換
-數據通道輸入歪斜
-內部Rterm校準，誤差小于5%
- 3位可編程均衡
-支持Burst和Non-BurstMode
—支持16/18/24/30/36位RGB和yuv格式
—eDP1.4發射器
-符合VESA edp1.4標準
—支持1.62Gbps（RBR）的1/2/4數據通道 2.7 gbps(HBR)。
-數據通道和極性交換
-可選SSC 0.5% down-spreadingoutput
-可配置和電源校準輸出擺幅優化的電磁干擾
—支持PWM背光控制
-通過AUXchannel的MCCS
其它
—單路1.8V電源
—溫度范圍：?40℃~ +85℃
-封裝為6mm × 6mm QFN48
