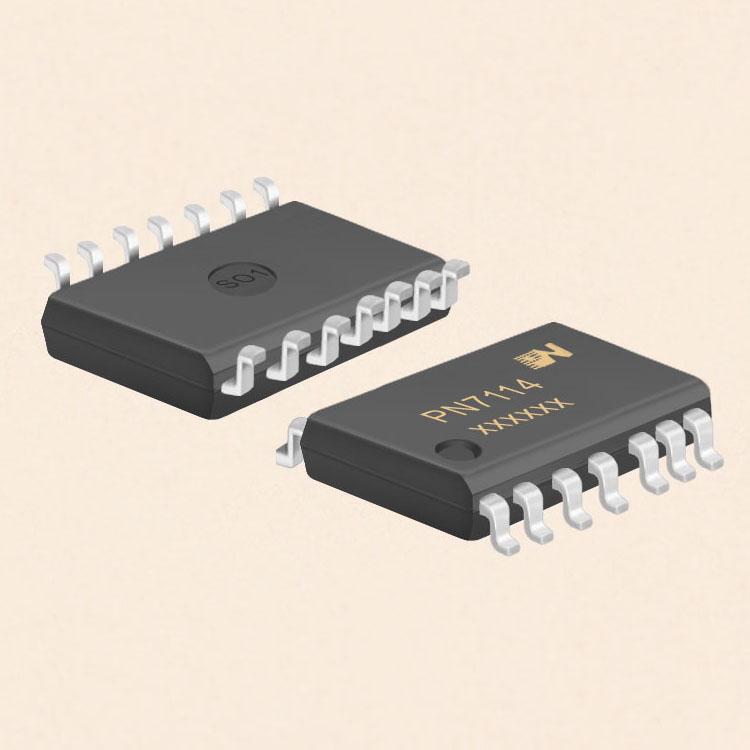

芯朋微代理商高低側柵極電機驅動芯片-PN7114

型號： PN7114

--- 產品參數 ---

  • 型號 PN7114

--- 產品詳情 ---

芯朋微代理商高低側柵極電機驅動芯片-PN7114



一、概述

PN7114是一款高壓、高速的功率MOSFET和IGBT驅動芯片，其具有獨立的高低側輸出通道。PN7114浮地通道能在600V的高壓下工作，可用于驅動N溝道功率MOSFET或IGBT構成的半橋拓撲結構。其輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3V。芯片良好的延時匹配功能可以輕松的適用于高頻應用場合。



二、特性

高側浮動偏移電壓600V
輸入信號兼容3.3V 和5V邏輯電平
自舉工作的浮地通道
芯片工作電壓范圍10V~20V
高低側均具有欠壓保護功能
輸出電流能力2.5A（典型值）
EN選擇功能
高低側通道均延時匹配



三、應用

通信電源
半橋和全橋轉換器
電機驅動
照明整流器

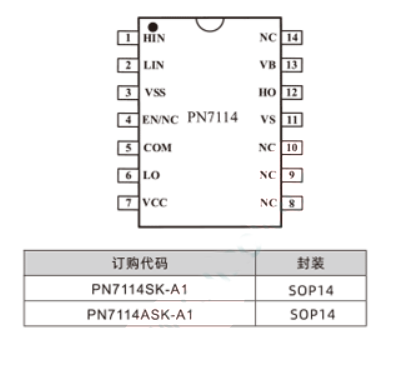

四、封裝/訂購信息

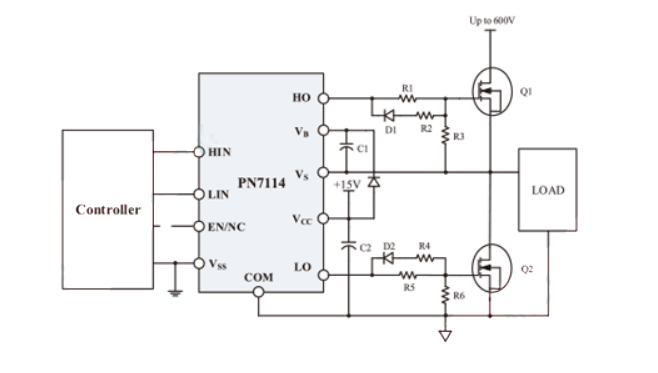

五、典型應用
