芯朋微高壓高低側柵極電機驅動芯片-ID5S609

型號： ID5S609

--- 產品參數 ---

  • 型號 ID5S609

--- 產品詳情 ---

芯朋微高壓高低側柵極電機驅動芯片- IS5S609





一、概述



ID5S609電機驅動芯片是一款基于P襯底、P外延的高壓、高速功率MOSFET和IGBT驅動芯片。其浮地通道能工作在600V的高壓下。可用于驅動2個N溝道功率MOSFET或IGBT構成的半橋拓撲結構。輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3.3V。具有大電流輸出能力，輸入端具有有效電平邏輯互鎖功能，能夠有效的防止輸出功率管共態導通。芯片良好的延時匹配功能可以輕松的適用于高頻應用場合。



二、特征



高側浮動偏移電壓600V

高側浮動偏移電壓600V輸入信號兼容3.3V和5Vj邏輯電平

輸入信號兼容3.3V和5主播邏輯電平dV/dt抗干擾能力+50V/nsec

DV/DT抗干擾能力+50V/納秒自舉工作的浮地通道

自舉工作的浮地通道芯片工作電壓范圍10V~20V

芯片工作電壓范圍10V~20V高低側均具有欠壓保護功能

高低側均具有欠壓保護功能輸出拉灌電流能力400mA/800mA

輸出拉灌電流能力400mA/800mA高低側通道均延時匹配

高低側通道均延時匹配死區時間典型值為I80ns

死區時間典型值為I80ns





三、應用領域





中小型功率電機驅動



功率MOSFET或IGBT驅動



半橋功率逆變器



全橋功率逆變器



任意互補驅動轉換器

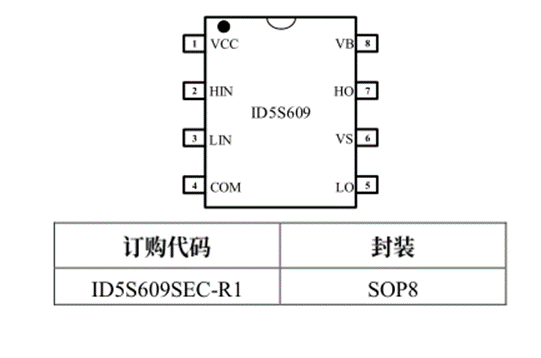

四、封裝訂購信息

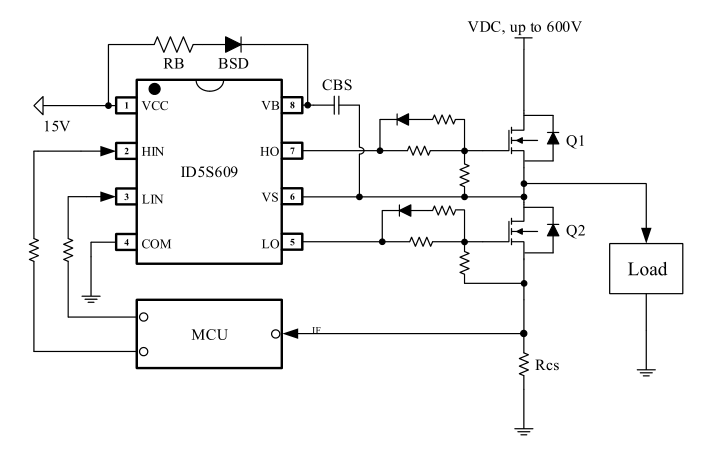

五、典型電路













































電機驅動芯片方案應用資料及參考手冊請咨詢芯朋微代理商東莞市中銘電子，專業的FAE提供技術支持服務
