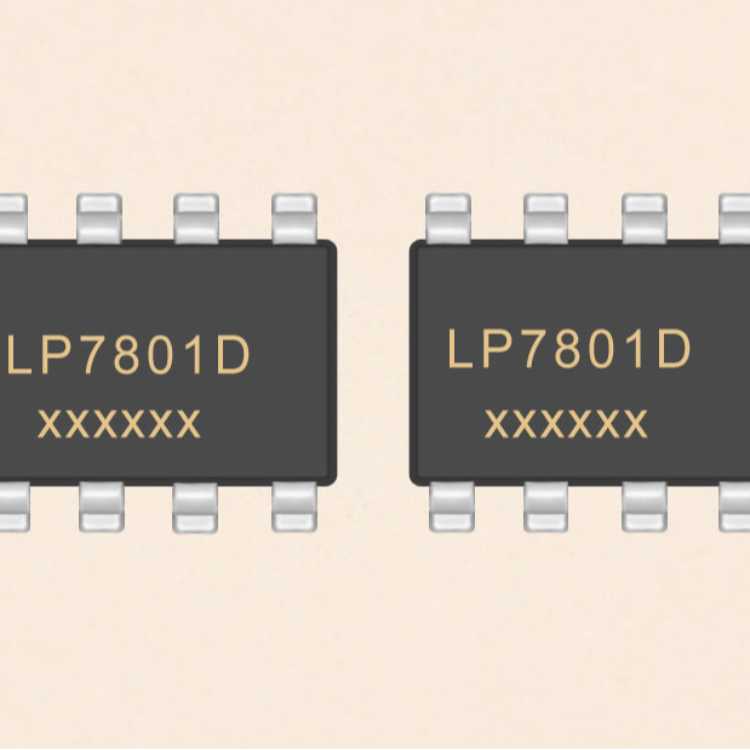

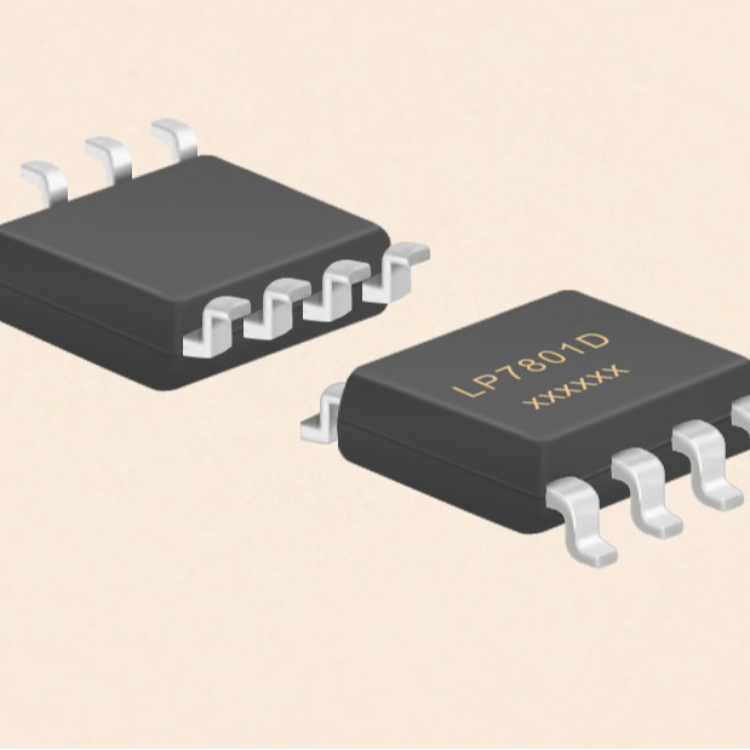

微源半導體超低功耗耳機充電倉電源管理芯片-LP7801D

型號： LP7801D

--- 產品參數 ---

  • 型號 LP7801D

--- 產品詳情 ---

微源半導體超低功耗耳機充電倉電源管理芯片-LP7801D



一、芯片介紹
LP7801D電源管理芯片是一款專為小容量鋰電池充電/放電應用設計的單芯片解決方案IC，集成了線性充電管理模塊、超低功耗同步升壓放電管理模塊，內置功率MOS，充電電流外部可編程，最大充電電流1A。LP7801D集成了充電指示、輸入過壓保護、恒溫度電功能；放電部分，升壓輸出5.1V、負載電流能力500mA，待機功耗1uA，帶EN控制功能，控制EN可完全關斷輸出電壓，內置過流、過溫保護功能，工作頻率1.2MHz，支持2.2uH小電感應用；針對小容量鋰電池系統的應用，提供簡單易用的解決方案。LP7801D采用的封裝形式為ESOP-8

二、特點

待機功耗：1uA

高輸入耐壓：28V

內置7V過壓保護

線性充電，充電電流可編程

智能恒溫充電功能

同步升壓輸出5.1V

開關頻率1.2MHz

效率高達95%

內置EN控制功能

放電模塊過流、過溫保護功能

三、應用范圍

TWS耳機倉

鋰電池系統充電/放電應用

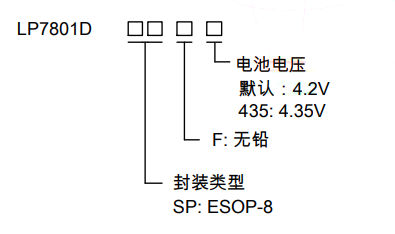

四、標識信息

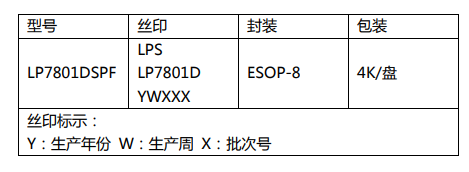

五、絲印及包裝信息

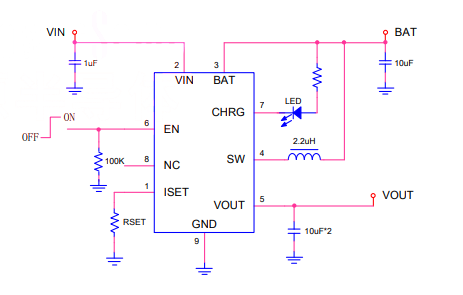

五、應用原理圖

電源管理芯片方案應用資料及參考手冊請咨詢微源代理商東莞市中銘電子，專業的FAE提供技術支持服務
