型號簡介

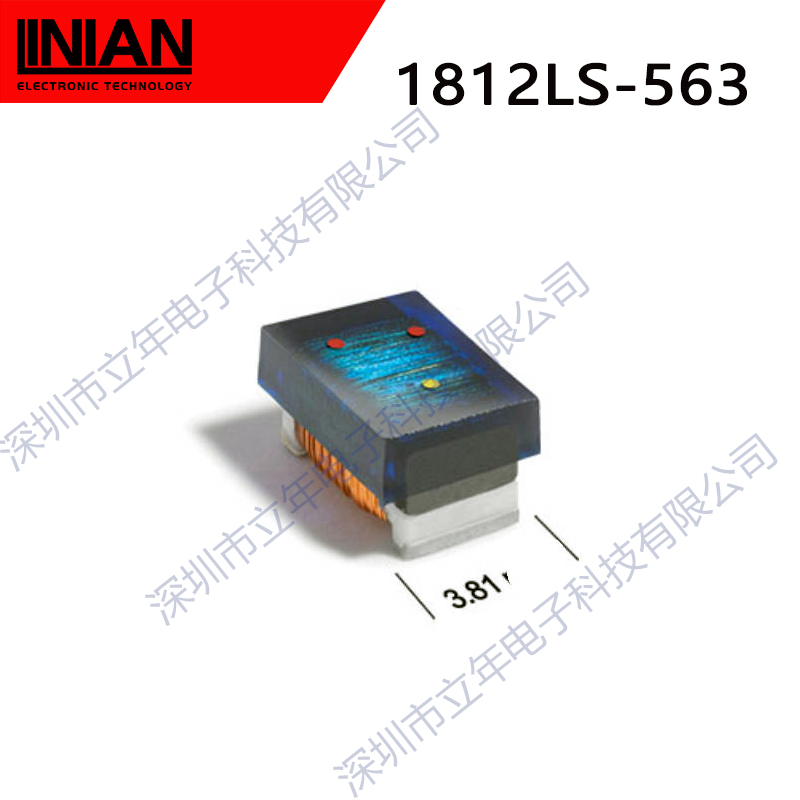

1812LS-563是Coilcraft的一款電感器。這款電感器采用鐵氧體材質，提供12-1000微亨的感值范圍，具有較大的感值范圍和較大的電流處理能力。電感值在2.5MHz時的公差為±5%，典型品質因數(Q值)為40左右，典型自諧振頻率為幾十兆赫茲。電感具有RoHS標準涂層的端子，提供多種不同的端子涂層，尺寸為4.95mm x 3.81mm x 1.78mm。適用于-40°C到+85°C的環境溫度，最大溫升為+100°C，可承受260°C的回流焊溫度。可用于汽車電子、工業控制等領域。
型號參數
- 電感值范圍：12-1000微亨
- 電感容差：±5%
- 測試頻率：2.5MHz
- 品質因數：最高可達42，典型值為25-40
- 自諧振頻率：最高可達42MHz
- 直流電阻：最高可達0.79歐姆
- 額定電流：最高可達41毫安
- 溫度系數：+200至+700ppm/°C
- 工作溫度范圍：-40°C至+85°C
- 存儲溫度范圍：-40°C至+100°C
- 可承受的最高溫度：+100°C
- 抗回流次數：最高3次
- 濕度敏感等級：1級
