優勢和特點

• 低噪聲：0.25ppm_P-P (0.1Hz 至 10Hz)?625nV_P-P (對于 LTC6655-2.5)
• 低漂移：2ppm/oC (最大值)
• 高準確度：±0.025% (最大值)
• 對濕度不敏感性 (LS8 封裝)
• 熱遲滯 (LS8): 30ppm (–40oC 至 85oC)
• 長期漂移 (LS8): 20ppm/√kHr
• 在 –40oC、25oC 和 125oC 溫度條件下進行 100% 測試
• 負載調整率：<10ppm/mA
• 吸收電流和供應電流：±5mA
• 低壓差： 500mV
• 最大的電源電壓: 13.2V
• 低功耗停機： <20μA (最大值)
• 可用的輸出電壓：1.25V、2.048V、2.5V、3V、3.3V、4.096V、5V

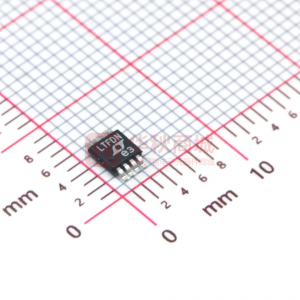

• 采用 8 引腳 MSOP 封裝和高穩定性密封 5mm x 5mm LS8 封裝

產品詳情

LTC^?6655 是一個精準帶隙電壓基準的完整系列，可提供卓越的噪聲和漂移性能。其低噪聲和低漂移非常適合于儀表和測試設備所要求的高分辨率測量。而且，LTC6655 規格在 –40oC 至 125oC 溫度范圍，確保其適合汽車和工業應用。先進的曲率補償功能使得該帶隙基準能夠實現一個少于 2ppm/oC 的漂移和一個可預知的溫度特性、以及一個達 ±0.025% 的輸出電壓準確度，從而降低或免除了進行校準的需要。

LTC6655 可由低至比輸出電壓高 500mV 的電壓來供電，也可以從高達 13.2V 的電壓來供電。出色的負載調節以及供應和吸收能力、再加上超卓的電壓抑制性能，因而在很寬的運作范圍內提供一致的性能。對于低功率應用，該器件提供了一種停機模式。

LTC6655 基準采用 8 引腳 MSOP 封裝和 8 引腳 LS8 封裝。LS8 是 5mm x 5mm 表面貼密封型封裝，可提供卓越穩定性。

應用

• 儀表和測試設備
• 高分辨率數據采集系統
• 衡器
• 精準電池監視器
• 精準穩壓器
• 醫療設備

方框圖
