優勢和特點

• 物理層CAN收發器
• V_CC工作電壓：5 V
• 符合ISO 11898標準
• 高速數據傳輸率，最高可達1 Mbps
• 在24 V系統中CANH和CANL提供電源/接地的短路保護
• 無電節點不干擾總線

• 總線支持110個或更多節點
• 斜率控制可降低EMI
• 熱關斷保護
• 低電流待機模式
• 工業溫度范圍：?40°C至+125°C

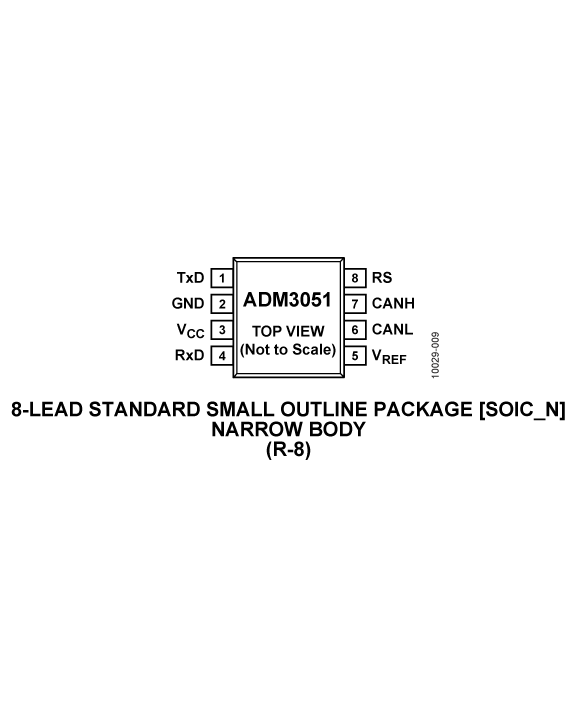

• 采用8引腳SOIC封裝

產品詳情

該器件具有限流和熱關斷特性，可防止24V總線電源系統發生輸出短路以及總線短接至地或電源引腳的情況。該器件的額定溫度范圍為工業溫度范圍?40°C至+125°C，提供8引腳SOIC封裝。

提供三種工作模式：高速、斜率控制和待機。引腳8（RS）用于選擇工作模式。低電流待機模式可通過施加邏輯高電平至RS來加以選擇。

該器件可在斜率控制工作模式下使用電阻將RS接地來修改斜率上升和下降以限制EMI。此模式方便使用非屏蔽電纜?；蛘撸蓪S接地來禁用斜率控制，實現高速操作。在此模式下必須使用屏蔽電纜或其它EMI控制方式。

應用

• CAN數據總線

方框圖
