LT3032 雙通道、150mA、正 / 負、低噪聲、低壓差線性穩壓器

優勢和特點

低噪聲：20μV_RMS (正) 和 30μV_RMS (負)
低靜態電流：每通道 30μA?
寬輸入電壓范圍：±2.3V 至 ±20V
輸出電流：±150mA
低停機電流：總值 <3μA (典型值)
低壓差電壓：每通道 300mV
固定輸出電壓: ±3.3V、±5V、±12V 和 ±15V
可調輸出從 ±1.22V 至 ±20V
無需保護二極管
采用 2.2μF 輸出電容器可穩定
采用陶瓷電容器、鉭電容器或鋁電容器可穩定
可在反向輸出電壓條件下起動
電流限制和熱限制
扁平 14 引腳 4mm x 3mm x 0.75mm DFN 封裝

產品詳情

LT^?3032 是一款雙通道、低噪聲、正和負低壓差電壓線性穩壓器。每個穩壓器可提供高達 150mA 電流和一個 300mV 的典型壓差電壓。每個穩壓器的靜態電流很低 (工作時為 30μA，而在停機模式則為 <3μA)，并在壓差條件下處于良好受控狀態，從而使其成為電池供電型電路的絕佳選擇。

LT3032 另一個重要的特點是低輸出噪聲。給每個穩壓器增設一個外部 10nF 旁路電容器，可以將輸出噪聲降低至 20μV_RMS/ 30μV_RMS (在 10Hz 至 100kHz 的帶寬內)。LT3032 能夠在采用 2.2μF (最小值) 輸出電容器時保持穩定。該穩壓器不像其他穩壓器所常見的那樣需要額外的 ESR。

這些穩壓器可提供低至 ±1.22V 基準電壓的可調輸出，或固定輸出在 ±3.3V、±5V、±12V 和 ±15V 。內部保護電路包括反向輸出保護、電流限制和熱限制。?

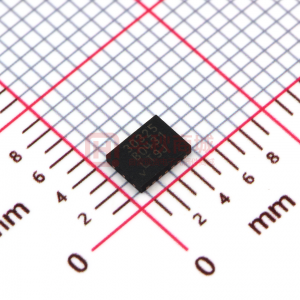

LT3032 采用一種獨特的扁平 14 引腳 4mm x 3mm x 0.75mm DFN 封裝，該封裝具有用于每個穩壓器的裸露背部襯墊，因而實現了最佳的熱性能。?
