ADP7105 20 V、500 MA低噪聲LDO穩壓器，具有軟啟動功能

優勢和特點

輸入電壓范圍： 3.3 V至20 V
最大輸出電流： 500 mA
低噪聲： 15 μV rms（固定輸出型）
PSRR性能：60 dB (10 kHz，V_OUT = 3.3 V)
反向電流保護
低壓差：
350 mV (500 mA)

初始精度： ±0.8%
在整個線路、負載與溫度范圍內的精度： -2%至+1%
低靜態電流： 900 μA（V_IN = 10 V、I_OUT = 500 mA）
低關斷電流： <50 μA（V_IN = 12 V時），利用1 μF小型陶瓷輸出電容實現穩定工作
3種固定輸出電壓選項：
1.8 V、3.3 V和5 V
欲了解更多特性，請參考數據手冊

產品詳情

ADP7105是一款CMOS、低壓差(LDO)線性穩壓器，采用3.3 V至20 V電源供電，最大輸出電流為500 mA。這款高輸入電壓LDO適用于調節1.22 V至19 V供電的高性能模擬和混合信號電路。該器件采用先進的專有架構，提供高電源抑制、低噪聲特性，僅需一個1 μF小型陶瓷輸出電容，便可實現出色的線路與負載瞬態響應性能。

ADP7105提供3個固定輸出電壓選項和可調輸出型號，可通過外置反饋分壓器，將輸出電壓調節至1.22 V至19 V。ADP7105可以連接外部軟啟動電容，對啟動進行編程設置。

請注意，在數據手冊中，SENSE/ADJ引腳的檢測功能(SENSE)僅應用于固定輸出電壓模式，而可調輸入功能(ADJ)僅應用于可調輸出電壓模式。例如，圖1顯示檢測功能，圖2顯示可調輸入功能。

ADP7105輸出噪聲電壓為15 μV rms，且不受輸出電壓影響。這些器件具有一個“電源良好”數字輸出引腳，允許電源系統監控器檢查輸出電壓是否正常。用戶可編程精密欠壓閉鎖功能方便控制多個電源的時序。

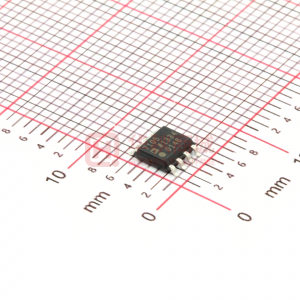

ADP7105提供8引腳3 mm × 3 mm LFCSP和8引腳SOIC兩種封裝。LFCSP不僅提供一種超緊湊的解決方案，而且散熱性能出色，在小尺寸薄型電路板空間中滿足高達500 mA輸出電流的應用需求。
