優勢和特點

• 小數N分頻頻率合成器和整數N分頻頻率合成器
• 可編程1/2/4/8/16分頻輸出
• 5.0 GHz RF帶寬
• 3.0 V至3.6 V電源供電
• 1.8 V邏輯兼容
• 獨立的電荷泵電源 (V_P) 可在3 V系統中提供擴展的調諧電壓

• 可編程雙模預分頻器：4/5或8/9
• 可編程輸出功率水平
• RF輸出靜音功能
• 三線式串行接口
• 模擬和數字鎖定檢測
• 開關帶寬快速鎖定模式
• 周跳減少

產品詳情

它能夠與外部VCO器件配合使用，且與ADF4350軟件兼容。VCO頻率可進行1/2/4/8或16分頻，因此用戶可以產生低至31.25 MHz的RF輸出頻率。對于要求隔離的應用，RF輸出級可以實現靜音。靜音功能既可以通過引腳控制，也可以通過軟件控制。

所有片內寄存器均通過簡單的三線式接口進行控制。該器件采用3.0 V至3.6 V電源供電，不用時可以關斷。

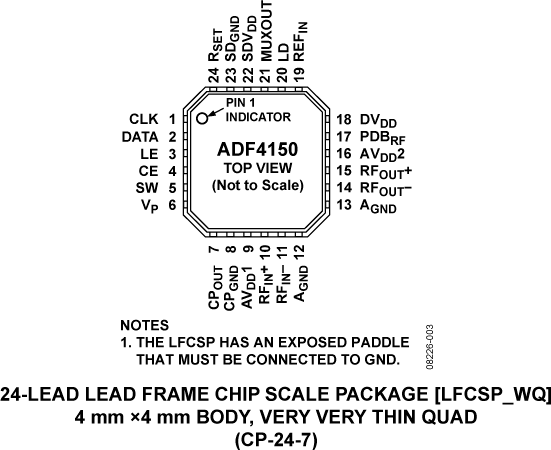

ADF4150采用4 mm × 4 mm封裝。

應用

方框圖
