優勢和特點

• 低頻至 1000MHz 操作
• 83dB 動態范圍 (在 200MHz 頻率條件下具有 ±1dB 非線性)
• -76dBm 或更加優越的靈敏度性能 (在 200MHz 頻率條件下)
• 20mV/dB 的對數-線性轉換斜率
• 電源電壓范圍：2.7V 至 5.25V
• 電源電流：13.5mA (在 3V 條件下)

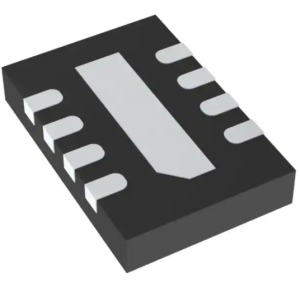

• 纖巧型 8 引腳 (3mm × 2mm) DFN 封裝

產品詳情

LT^?5537 是一款寬動態范圍 RF/IF 檢波器，工作頻率范圍為 10MHz 以下至 1000MHz。工作頻率范圍的下限可通過采用一個外部電容器而被擴展至接近 DC。200MHz 頻率和 ±3dB 非線性條件下的輸入動態范圍為 90dB (從 -76dBm 至 14dBm，單端 50Ω 輸入)。該檢波器的標稱輸出電壓斜率為 20mV/dB，而典型溫度系數為 0.01dB/℃ (在 200MHz 頻率條件下)。

Applications

• 線性至對數信號電平轉換
• 接收信號強度指示 (RSSI)
• RF 功率控制
• RF/IF 功率檢波
• 接收器 RF/IF 增益控制
• 包絡檢波
• ASK 接收器

方框圖
