AD9516-5 14路輸出時鐘發生器

數據:

優勢和特點

  • 低相位噪聲鎖相環
    (欲了解更多信息,請參考數據手冊)
  • 6路1.6 GHz LVPECL輸出,分為3組(欲了解更多信息,請參考數據手冊)
  • 4路800 MHz LVDS時鐘輸出,分為2組
    每組共用2個級聯的1至32分頻器和粗調相位延遲
  • 上電時所有輸出自動同步
  • 可以根據需要手動同步多路輸出
  • SPI兼容型串行控制端口

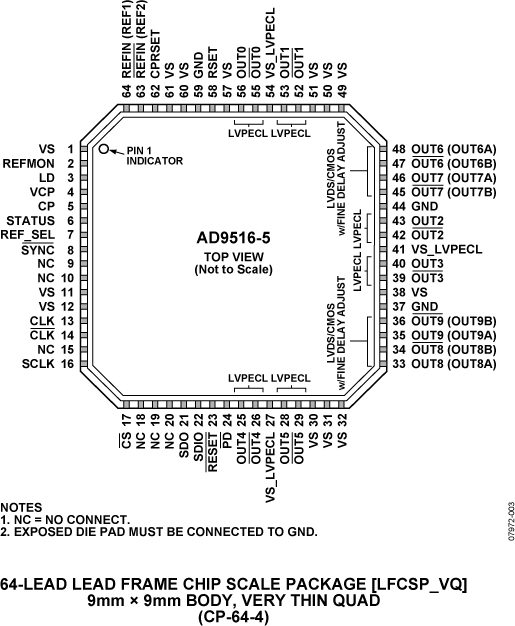

  • 64引腳LFCSP封裝

產品詳情

AD9516-5提供多路輸出時鐘分配功能,具有亞皮秒級抖動性能,并且片內集成鎖相環(PLL),可以配合外部VCO/VCXO使用。

AD9516-5具有出色的低抖動和相位噪聲特性,可極大地提升數據轉換器的性能,并且也適合其它相位噪聲和抖動要求嚴苛的應用。

AD9516-5具有六路LVPECL輸出(分為三組)和四路LVDS輸出(分為兩組)??梢詫⑷魏我宦稬VDS輸出重新配置為兩路CMOS輸出。LVPECL輸出的工作頻率達1.6 GHz,LVDS輸出的工作頻率達800 MHz,CMOS輸出的工作頻率達250 MHz。每對輸出均有分頻器,其分頻比和粗調延遲(或相位)均可以設置。LVPECL輸出的分頻范圍為1至32。LVDS/CMOS輸出的分頻范圍最高可達1024。

AD9516-5提供64引腳LFCSP封裝,可以采用3.3 V單電源供電采用外部VCO時,需要更寬的電壓范圍, 可通過將電荷泵電源(VCP)與5.5 V電壓相連來實現。獨立的LVPECL電源可以為2.375 V至3.6 V。AD9516-5的額定工作溫度范圍為?40°C至+85°C標準工業溫度范圍。

對于要求集成EEPROM或需要更多輸出的應用,可以使用AD9520-5 和 AD9522-5 。

應用


  • 低抖動、低相位噪聲時鐘分配
  • 10/40/100 Gb/s網絡線路卡,包括SONET、同步以太網、OTU2/3/4
  • 前向糾錯(G.710)
  • 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
  • 高性能無線收發器
  • 自動測試設備(ATE)和高性能儀器儀表

方框圖
