優勢和特點

• 下載示例代碼
• 8路250 MHz CMOS輸出（每路LVDS輸出對應兩路）
• 可以根據需要手動同步多路輸出
• 片內VCO的調諧頻率范圍為2.55 GHz至2.95 GHz
• 可選外部VCO/VCXO，最高達2.4 GHz
• 1路差分或2路單端基準輸入
• 參考監控功能
• 自動/手動參考時鐘切換/保持模式

• 自動從保持狀態恢復
• 接受最高250 MHz的參考頻率
• 可編程PFD路徑延遲
• 可選數字或模擬時鐘檢測
• 三對1.6 GHz LVPECL輸出
  每對共用1至32分頻器和粗調相位延遲
  加性輸出抖動：225 fS均方根值
  通道間偏斜成對輸出小于10 ps
• 兩對800 MHz LVDS時鐘輸出
  每對共用兩個級聯的1至32分頻器和粗調相位延遲
  加性輸出抖動：275 f_S均方根值
  可以精調每路LVDS輸出的延遲(ΔT)
• 上電時所有輸出自動同步
• 串行控制端口

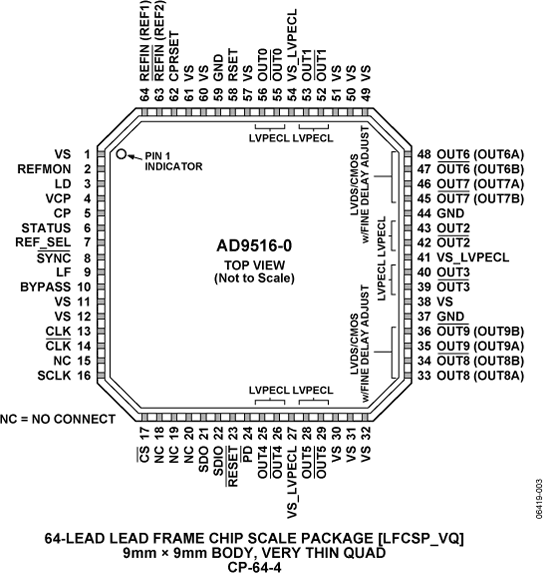

• 64引腳LFCSP封裝

產品詳情

AD9516-0*提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，還配有片內集成鎖相環(PLL)和電壓控制振蕩器(VCO)。片內VCO的調諧頻率范圍為2.55 GHz至2.95 GHz。或者，也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9516-0具有出色的低抖動和相位噪聲特性，可極大地提升數據轉換器的性能，并且也有利于其它相位噪聲和抖動要求嚴苛的應用。

AD9516-0提供6路LVPECL輸出（分為三對）、4路LVDS輸出（分為兩對）和8路CMOS輸出（每路LVDS輸出對應兩路）。LVPECL輸出的工作頻率達1.6 GHz，LVDS輸出的工作頻率達800 MHz，CMOS輸出的工作頻率達250 MHz。

每對輸出均有分頻器，其分頻比和粗調延遲（或相位）均可以設置。LVPECL輸出的分頻范圍為1至32。LVDS/CMOS輸出的分頻范圍最高可達1024。

AD9516-0提供64引腳LFCSP封裝，可以采用3.3 V單電源供電。將，采用外部VCO時，需要更寬的電壓范圍, 可通過將電荷泵電源(VCP)與5.5 V電壓相連來實現獨立的LVPECL電源可以為2.375 V至3.6 V。

AD9516-0的額定工作溫度范圍為?40°C至+85°C工業溫度范圍。

應用
--低抖動、低相位噪聲時鐘分配
--10/40/100 Gb/s網絡線路卡，包括SONET、同步以太網、OTU2/3/4
--前向糾錯(G.710)
--為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
--高性能無線收發器
--自動測試設備(ATE)和高性能儀器儀表

* AD9516泛指AD9516系列的所有器件。

數據手冊，Rev. 0，4/07

方框圖
