AD9530 集成5.4 GHz VCO的4路CML輸出、低抖動時鐘發生器

數據:

優勢和特點

  • 完全集成式超低噪聲鎖相環(PLL)
  • 4個差分、2.7 GHz共模邏輯(CML)輸出
  • 帶可編程內部端接選項的2個差分基準電壓輸入
  • 絕對抖動小于232 fs rms(12 kHz至20 MHz),具有非理想基準電壓和8 kHz環路帶寬
  • 絕對抖動小于100 fs rms(12 kHz至20 MHz),具有80 kHz環路帶寬和低抖動輸入參考時鐘
  • 支持適合抖動衰減應用的低環路帶寬
  • 手動切換
  • 采用典型2.5 V單電源供電

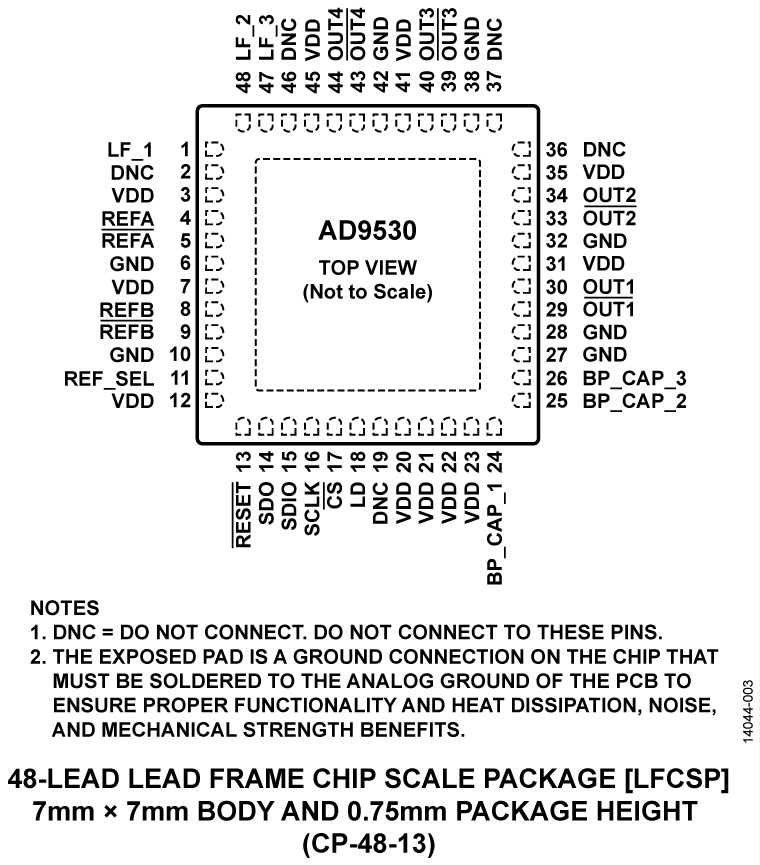

  • 48引腳、7 mm × 7 mm LFCSP封裝

產品詳情

AD9530是一款針對40 Gbps/ 100 Gbps OTN應用的完全集成式PLL和分配器件,支持時鐘清零和頻率轉換。內部PLL可鎖定至兩個參考頻率之一以生成最高達2.7 GHz的四個離散輸出頻率。

AD9530集成了內部5.11 GHz至5.4 GHz、超低噪聲壓控振蕩器(VCO)。所有四個輸出均從內部VCO進行單獨分頻,并使用兩個高速VCO分頻器(Mx分頻器)和四個獨立的8位通道分頻器(Dx分頻器)。高速VCO分頻器提供2、2.5、3、和3.5固定分頻,提供寬覆蓋范圍的可能輸出頻率。AD9530配置用于小于15 kHz的環路帶寬以便衰減基準電壓源噪聲。

AD9530提供48引腳LFCSP封裝,采用典型2.5 V單電源供電。

AD9530的工作溫度范圍為?40°C至+85°C的擴展工業溫度范圍。

Applications

  • 40 Gbps/100 Gbps光傳輸網絡(OTN)線路端時鐘
  • 高速模數轉換器(ADC)和數模轉換器(DAC)時鐘
  • 數據通信

方框圖
