優勢和特點

• 將低頻輸入?yún)⒖夹盘栟D換為高頻輸出信號
• 輸入頻率范圍：6.6 MHz至125 MHz
• 輸出頻率最高達900 MHz
• 預設引腳可編程頻率轉換比

• 通過SPI端口設置任意頻率轉換比
• 片內VCO
• 晶體諧振器和/或外部振蕩器可作為基準頻率源
• 欲了解更多特性，請參考數據手冊

產品詳情

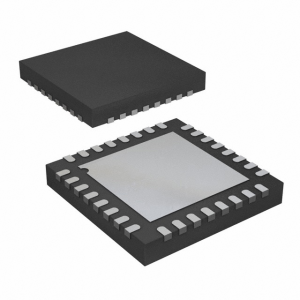

AD9552是一款小數N分頻、基于鎖相環(PLL)的時鐘發生器，專為取代高頻晶體振蕩器和諧振器而設計。該器件采用Σ-Δ調制器(SDM)來處理小數頻率合成。用戶將單端時鐘信號直接與REF引腳相連，或者在XTAL引腳上連接一個晶體諧振器，即可提供輸入?yún)⒖夹盘枴?p>AD9552為引腳可編程器件，根據8種常用輸入頻率的其中一種頻率，可提供64種標準輸出頻率中的一種頻率。該器件還有一個三線式SPI接口，用戶可以通過該接口自定義設置輸入與輸出頻率比。

AD9552需用外部電容來構成PLL的環路濾波器。雖然AD9552嚴格按照CMOS工藝制造，但其輸出與LVPECL、LVDS或單端CMOS邏輯電平兼容。

額定工作溫度范圍為?40°C至+85°C工業溫度范圍。

應用

• 高頻VCXO、OCXO和SAW諧振器的高性價比替代產品
• 極其靈活的頻率轉換，低抖動，適合SONET/SDH（包括FEC）、10-Gb以太網、光纖通道和DRFI/DOCSIS
• 高清視頻頻率轉換
• 無線基礎設施
• 測試與測量（包括手持式設備）

方框圖
