優勢和特點

• 單電源供電：2.7 V至5.5 V
• 低電源電流：每個放大器45 μA
• 寬帶寬：1 MHz
• 無反相
• 低輸入電流：4 pA
• 單位增益穩定
• 軌到軌輸入和輸出

產品詳情

AD8541/AD8542/AD8544分別是單路、雙路和四路軌到軌輸入與輸出、單電源放大器，具有極低的電源電流和1 MHz帶寬。所有器件均保證可采用2.7 V單電源和5 V電源工作。這些器件可提供1 MHz帶寬，而每個放大器的功耗僅45 μA。

AD8541/AD8542/AD8544具有極低的輸入偏置電流，因此可用于積分器、光電二極管放大器、壓電傳感器以及其它具有較高源阻抗的應用。每個放大器的電源電流僅為45 μA，非常適合電池供電應用。

軌到軌輸入與輸出則便于設計人員在單電源系統中實現ASIC緩沖。AD8541/AD8542/AD8544經過優化設計，可以在較低電源電壓時保持高增益，因而能夠用于有源濾波器和增益級。

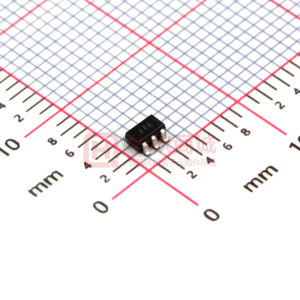

AD8541/AD8542/AD8544的額定溫度范圍為-40℃至+125℃擴展工業溫度范圍。AD8541提供8引腳SOIC、5引腳SC70和5引腳SOT-23三種封裝。AD8542提供8引腳SOIC、8引腳MSOP和8引腳TSSOP表面貼裝三種封裝。AD8544提供14引腳窄體SOIC和14引腳TSSOP表面貼裝兩種封裝。所有MSOP、SC70和SOT封裝產品僅提供卷帶和卷盤形式。

應用

ASIC輸入或輸出放大器

傳感器接口

壓電傳感器放大器

醫療儀器

移動通信

音頻輸出

便攜式系統

數據手冊，Rev. F，1/08

方框圖
